Modularer Transport
Einstellung der Riemenspannungen Einstellarbeiten am Leiterplattentransport
Student Guide SIPLACE X-Serie und X4I FSE 430
Einstellarbeiten am Leiterplattentransport
11.3 Einstellarbeiten am Leiterplattentransport
Einstellung der Riemenspannungen
11.3.1 Einstellung der Riemenspannungen
Messung und Einstellung der Riemenspannung für die Breitenverstellung
VORSICHT
NOT-HALT betätigen!
Bei allen Einstellarbeiten am Hubtisch muss dieser gegen Verfahren gesichert werden!
HINWEIS
Die Messung der Riemenspannungen erfolgt grundsätzlich an der Stelle, wo der Abstand
zwischen zwei Umlenkrollen am größten ist.

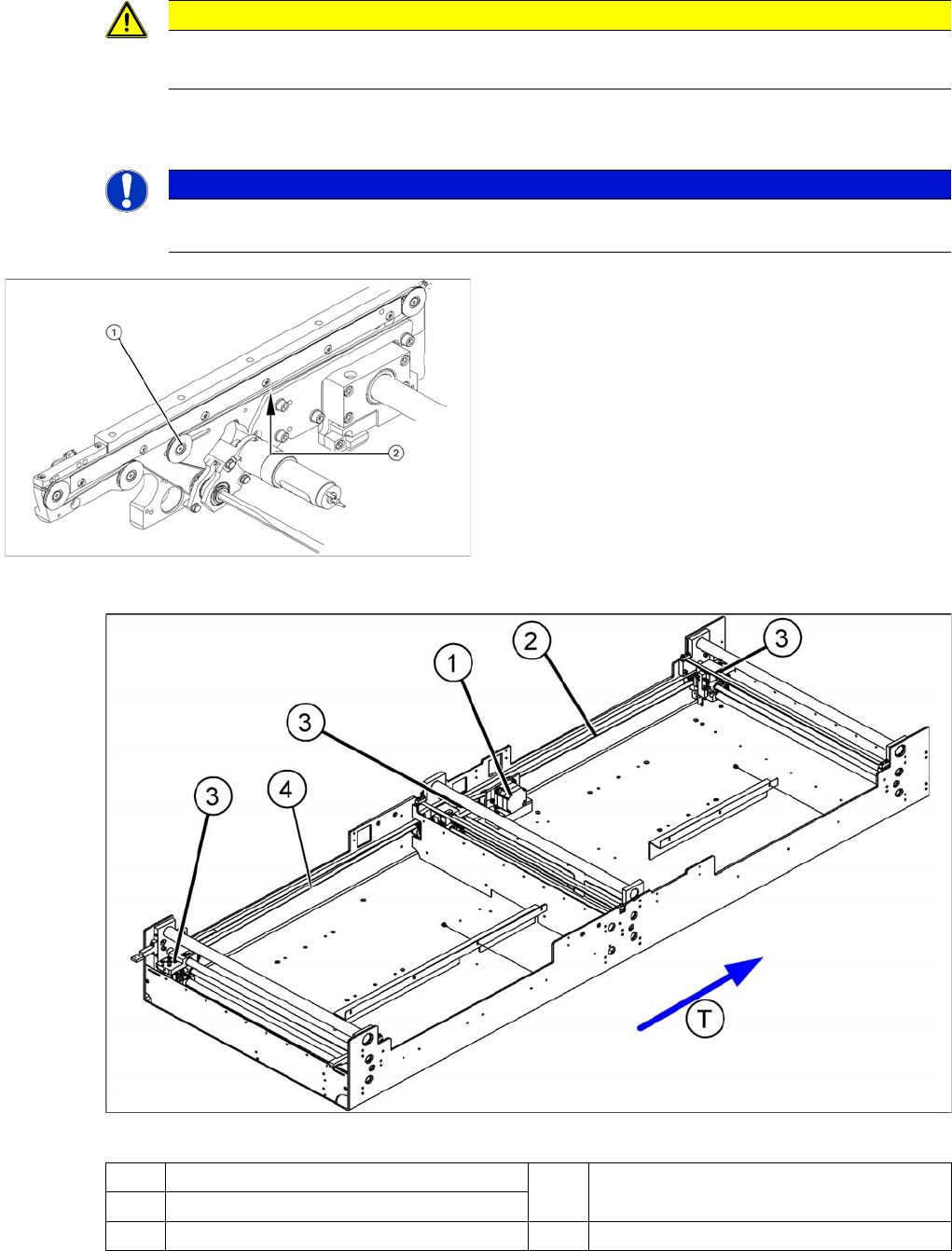

Messung und Einstellung der Transportriemenspannung
1. Umlenkrolle mit Langloch
2. Messpunkt des Riemenspannmessgerätes
(Trummitte)
In jedem Transportabschnitt befindet sich eine
Umlenkrolle, die sich verschieben lässt. Durch Lösen der
Befestigungsschraube (1) und Verschieben dieser
Umlenkrolle kann für den zugehörigen Transportriemen
(2) die Riemenspannung eingestellt werden.
Die Messung der Riemenspannung erfolgt an der
längsten Stelle zwischen zwei Umlenkrollen.
1 Schrittmotor-Breitenverstellung 4 Antriebszahnriemen der Breitenverstellung
/ Messung der Riemenspannung
2 Antriebszahnriemen
3 Verstelleinheit 1,2 und 3 T Transportrichtung
Modularer Transport
Einstellarbeiten am Leiterplattentransport Feste Transportwange einstellen (ab SW701)
431 Student Guide SIPLACE X-Serie und X4I FSE
Riemenspannung LP-Transport (SIPLACE X, X4I, D3)
11.3.1.1 Riemenspannung LP-Transport (SIPLACE X, X4I, D3)
Einstellwerte für die Transport-Riemenspannung (SIPLACE X, X4I, D3)
Feste Transportwange einstellen (ab SW701)
11.3.2 Feste Transportwange einstellen (ab SW701)
Allgemein e Hinweise
11.3.2.1 Allgemeine Hinweise
Motor Breitenverstellung

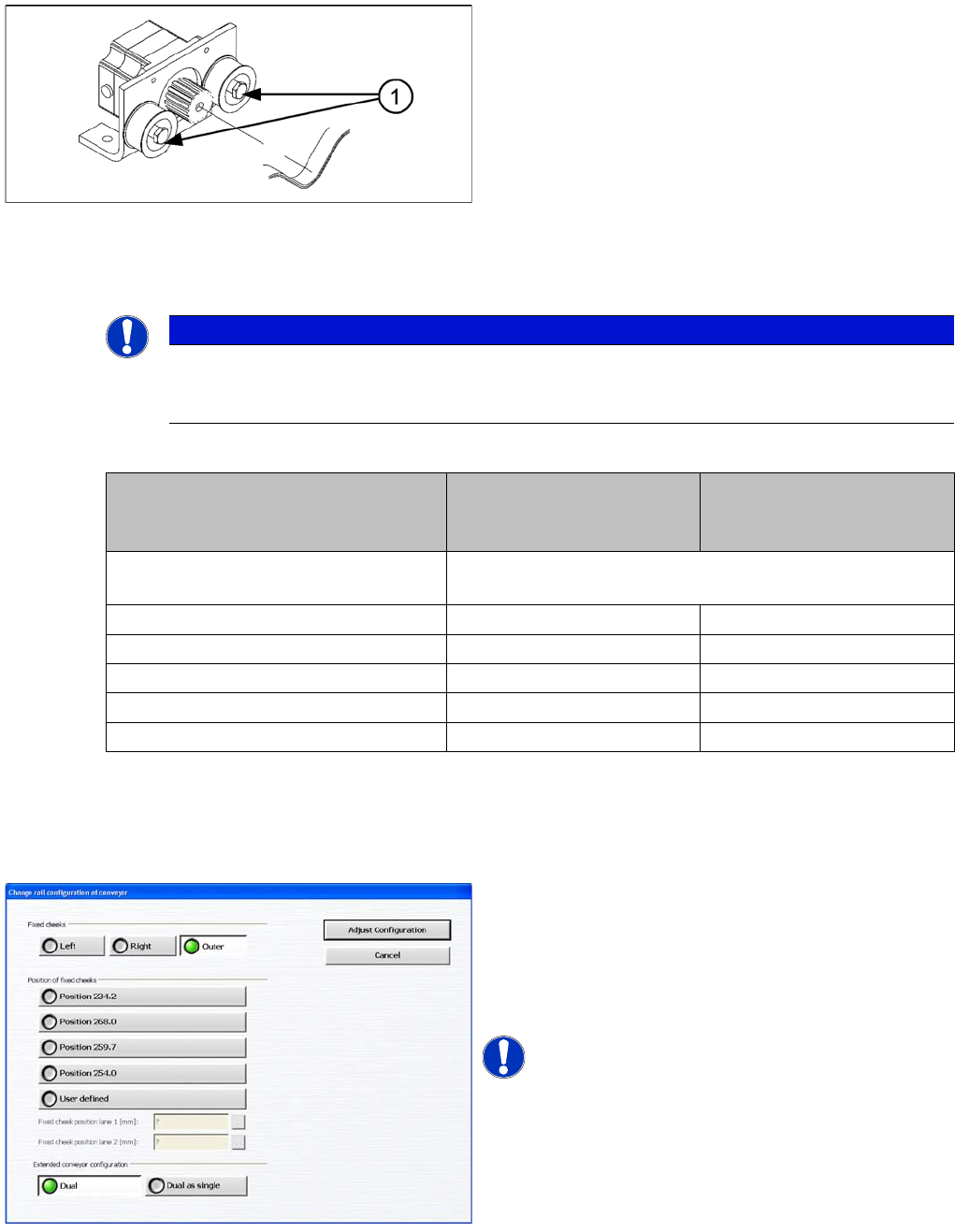

Die Einstellung der Riemenspannung erfolgt mit Hilfe von
Exzentern an den Umlenkrollen. Die Umlenkrollen
befinden sich links und rechts vom Motor.
1. Exzenterachse an der Umlenkrolle lösen und die
Riemenspannung einstellen.
HINWEIS
Im modularen Transport werden unterschiedliche Riemenlängen benutzt. Die
unterschiedlichen Riemenspannungen zwischen den Transportspuren ergeben sich aus der
unterschiedlichen Anordnung der Sechskantwellen und Umlenkrollen.
Riemenspannung für Spur 1
(Einfach- und
Doppeltransport)
für Spur 2
(Doppeltransport)
Riemenspannung für die
Breitenverstellung
30 Hz +/-2 Hz
Eingabeband 102Hz +/-10Hz 144Hz +/-14Hz
Bestückbereich 1 66 Hz +/-7 Hz 71 Hz +/-7 Hz
Zwischenband 94 Hz +/-9 Hz 94 Hz +/-9 Hz
Bestückbereich 2 66 Hz +/-7 Hz 71 Hz +/-7 Hz
Ausgabeband 102Hz +/-10Hz 144Hz +/-14Hz
Beim Doppeltransport der X4I sind die festen
Transportwangen frei konfigurierbar, d. h. die linke oder
die rechte Seite, bzw. für I-Placement die jeweils äußeren
Wangen jeder Transportspur sind fest. Die Kompatibilität
zu den anderen Maschinen kann durch fest vorgegebene
Werte in der SW eingestellt werden (siehe Bild).
HINWEIS! Dieses Menü ist ab dem
Bedienerlevel freigeschaltet!
Service (Kunde)
Modularer Transport
Feste Transportwange einstellen (ab SW701) Einstellarbeiten am Leiterplattentransport
Student Guide SIPLACE X-Serie und X4I FSE 432
Einstell ung feste Transportwange

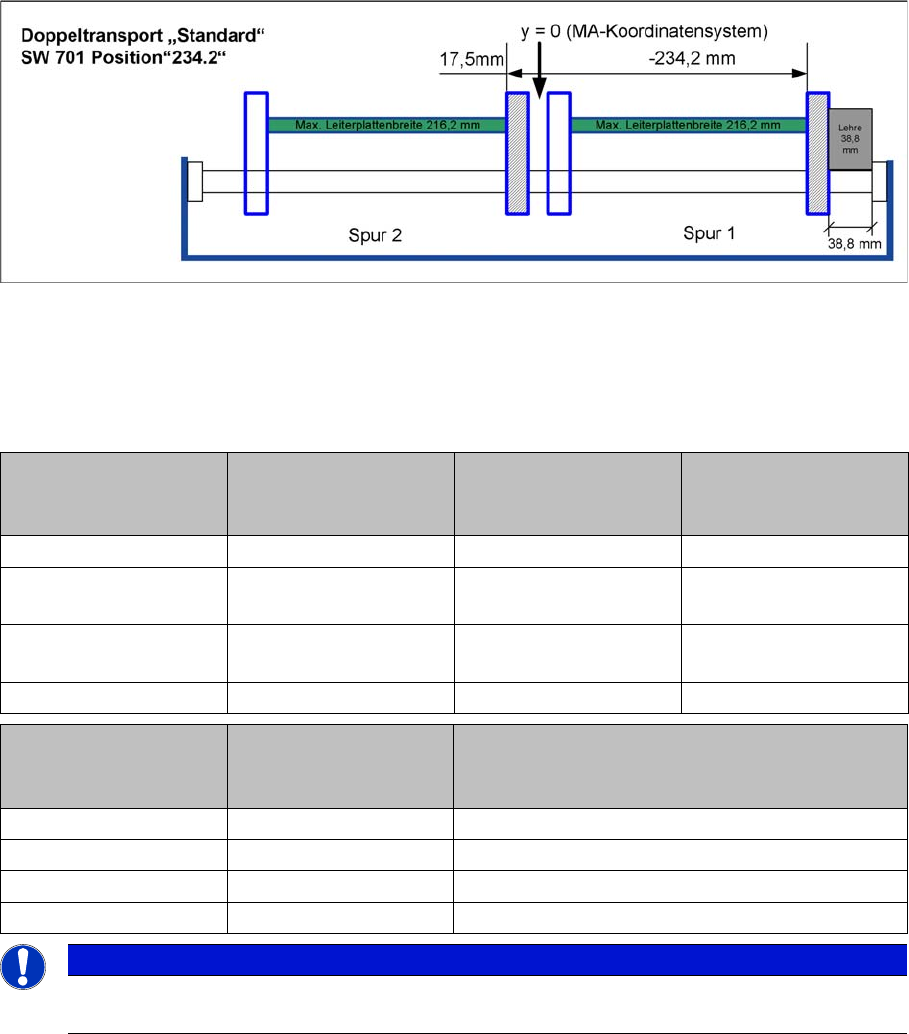

Einstellung feste Transportwange
Die Einstellung der festen Transportwange erfolgt grundsätzlich im Standardmodus rechte Wange (fest).
Hier muss ein Wert von 38,8 mm zwischen Transportgestell und fester Transportwange mit Hilfe einer
Lehre eingestellt werden.
▪ [03054247-xx] Lehre Feste Transportwange DT/ET HS60/D4
▪ [03054248-xx] Lehre Abstand Transportwange DT HS-60/D4
Über die Software muss die feste Wange geteacht und der Wert gespeichert werden.
Einstellung der festen Transportwange
Einstellwerte
Die Messung erfolgt zwischen Wangenflansch und dem Montageflansch Transportwanne. (Siehe auch
"Beispiel X-Serie")
Maschine Einfachtranport
Standardbreite
508 (460) mm
Doppeltransport
Standardbreite
250 (216) mm
Quad Lane
Standardbreite
114 mm
HF-Serie 19 (43) mm 4,5 (38,8) mm
X-Serie / D3
Bis Juli 2007
19 (43) mm 4,5 (38,8) mm
X-Serie / D3
Ab Juli 2007
16 (40) mm 4,5 (38,8) mm 2 mm
X4I 16 (40) mm 4,5 (38,8) mm 2 mm
Maschine Einfachtranport
Standardbreite
460 mm
Doppeltransport
Standardbreite
216 mm
HS-60 34,5 mm 30,5 mm
S27 HM 34,5 mm 30,5 mm
D4 34,5 mm 30,5 mm
D1/D2 34,5 mm 30,5 mm
HINWEIS
Die feste Transportseite darf nur per SITEST-Software und mit den Breitenverstellern
verändert werden. Dies stellt die korrekte Position (Parallelität) aller Transportwangen sicher.
