Modularer Transport
Laser-Lichtschranke für die Stopperposition einstellen Einstellarbeiten am Leiterplattentransport
Student Guide SIPLACE X-Serie und X4I FSE 436
BERO Pneumatikzylinder an der Verstelleinheit einstellen
11.3.3.2 BERO Pneumatikzylinder an der Verstelleinheit einstellen
► Stellen Sie eine beliebige Transportbreite ein. Die Verstelleinheiten werden dadurch direkt unter die
Transportwange positioniert.
► Starten Sie das E/A-Menü.
► Aktivieren Sie den Pneumatikzylinder.
► Stellen Sie den BERO am Pneumatikzylinder so ein, dass die LED (H35/H36/H37 bei TSP 301)
(H64/65 bei TSP 201) im eingekoppelten Zustand leuchtet.
Laser-Lichtschranke für die Stopperposition einstellen
11.3.4 Laser-Lichtschranke für die Stopperposition einstellen
Hilfsmittel
▪ [00369205-xx] Einstelllehre Laserlichtschranke / adjustment gauge laser light barrier
Übersicht BEROs an der Verstelleinheit für die
Breitenverstellung
1. Kurzhubzylinder
2. Magnetventil
3. BERO Pneumatikzylinder (für "Verriegelungsstift
oben" Erkennung)
4. BERO Verstelleinheit (für
Transportwangenerkennung)
▪ Der BERO (3) am Zylinder der Verstelleinheit soll
dann schalten, wenn der Stift der Verstelleinheit
durch den Pneumatikzylinder ausgefahren wird, und
damit die Transportwange eingekoppelt ist. Mit
diesem Signal bekommt der Motor für die
Breitenverstellung seine Freigabe.
HINWEIS! Der BERO am Pneumatikzylinder
wird im eingekoppelten Zustand eingestellt! Im
ausgefahrenen Zustand in den freien Raum ist der BERO
aus.
GEFAHR
Laserklasse 2
Am Sender der Laserlichtschranken treten Laserstrahlen der Laserklasse 2 aus, Sie benötigen
daher keine zusätzlichen Schutzmaßnahmen!
► Bringen Sie jedoch niemals Ihre Augen in den Laserstrahl!
► Arbeiten Sie nur von der LASER-Dioden-Rückseite (linke Maschinenseite) aus!
HINWEIS
Da sich bei maximaler Transportbreite die Abweichung des Laserstrahls am meisten auswirkt,
empfiehlt sich der Abgleich bei maximaler Transportbreite.
HINWEIS
Nach Einstellung der Laser-Lichtschranke muss die LP-Referenz-Ecke überprüft bzw. neu
geteacht werden!
Modularer Transport
Einstellarbeiten am Leiterplattentransport Laser-Lichtschranke für die Stopperposition einstellen
437 Student Guide SIPLACE X-Serie und X4I FSE

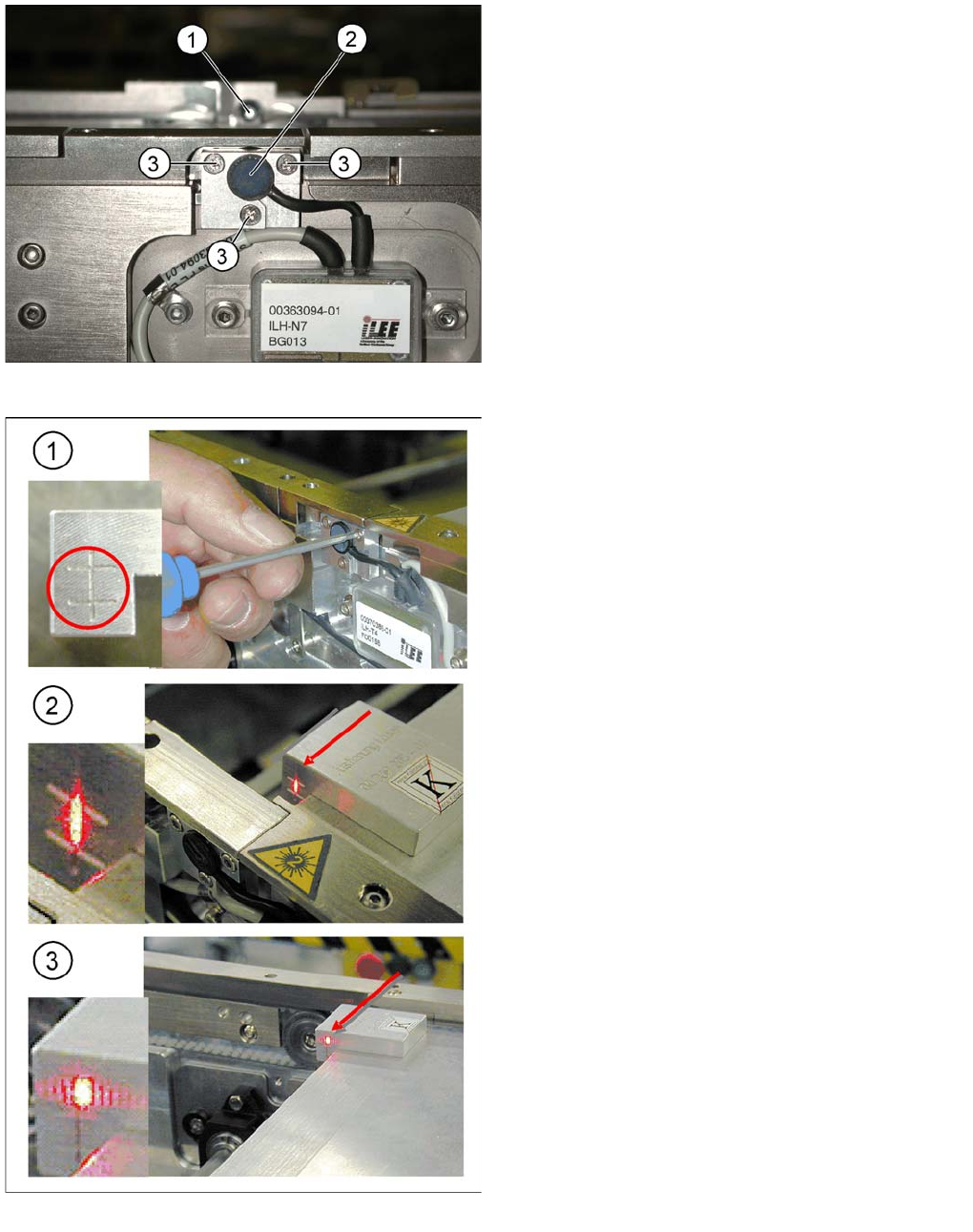

Überblick
Laser-Lichtschranke
Legende
1. Laserempfänger
2. Laserdiode
3. Einstellschrauben (3x)
Fokussierung des Laserstrahls
Legende
1. Laserlichtschranke einstellen
2. minimale Breite
3. maximale Breite
Vorgehensweise
► Stellen Sie die maximale Transportbreite ein.
► Wählen Sie Sicherheitsmodus einschalten.
► Aktivieren Sie die entsprechende Laserdiode über
die Ein-/Ausgabe-Funktionen in der
Stationssoftware.
► Prüfen Sie mit Hilfe der Lehre den Verlauf des
Laserstrahls.
► Stellen Sie ggf. mit Hilfe der drei Einstellschrauben
den Laserstrahl auf die Mitte des Kreuzes der Lehre
ein (1).
► Stellen Sie nun den Transport auf die minimale Breite
(2) und Überprüfen die Einstellung,
► Überprüfen Sie die LP-Referenz-Ecke und teachen
Sie diese ggf. neu.
Modularer Transport
Funktion der Lichtschranken im Bestückbereich Einstellarbeiten am Leiterplattentransport
Student Guide SIPLACE X-Serie und X4I FSE 438
Funktion der Lichtschranken im Bestückbereich
11.3.5 Funktion der Lichtschranken im Bestückbereich
Diagramme Bremsvorgang der Leiterplatte
Funktion der Lichtschranke im Bestückbereich:
▪ Einschalten der Laser-Lichtschranke
▪ Start des Bremsvorganges der Leiterplatte.
Die Lichtschranke erkennt die Leiterplatte und über Software wird die Langsamfahrt der Leiterplatte
automatisch "gelernt". Das Verfahrprofil zum Abbremsen der Leiterplatte wird rechtzeitig gestartet, so
dass die Leiterplatte nach max. 100 ms sicher an der Laserlichtschranke gestoppt wird.
Durch das automatische Lernen zum Start des Verfahrprofils wird immer in einer konstanten Zeit die
Stopperposition erreicht, unabhängig vom Gewicht der Leiterplatte. Somit bleibt die Transportzeit immer
konstant.
Funktion der Lichtschranken im Eingabe-, Zwischen- und Ausgabeband
11.3.6 Funktion der Lichtschranken im Eingabe-, Zwischen- und Ausgabeband
Funktion der Lichtschranken:
▪ Sicheres Erkennen und Stoppen der Leiterplatten
