Überblick
SIPLACE X-Serie
43 Student Guide SIPLACE X-Serie und X4I FSE
Überblic k
3Überblick
SIPLACE X-Serie
3.1 SIPLACE X-Serie
Die neue Maschinengeneration der SIPLACE X zeichnet sich durch ihre Konfigurationsmöglichkeiten,
durch hohe Flexibilität und größtmögliche Präzision aus. Die SIPLACE X umfasst die Maschinentypen
SIPLACE X4 und X4I (je 4 Portale), SIPLACE X3 (3 Portale) und SIPLACE X2 (2 Portale), die es
ermöglichen, das gesamte Spektrum der SMD-Bauelemente zu bestücken.

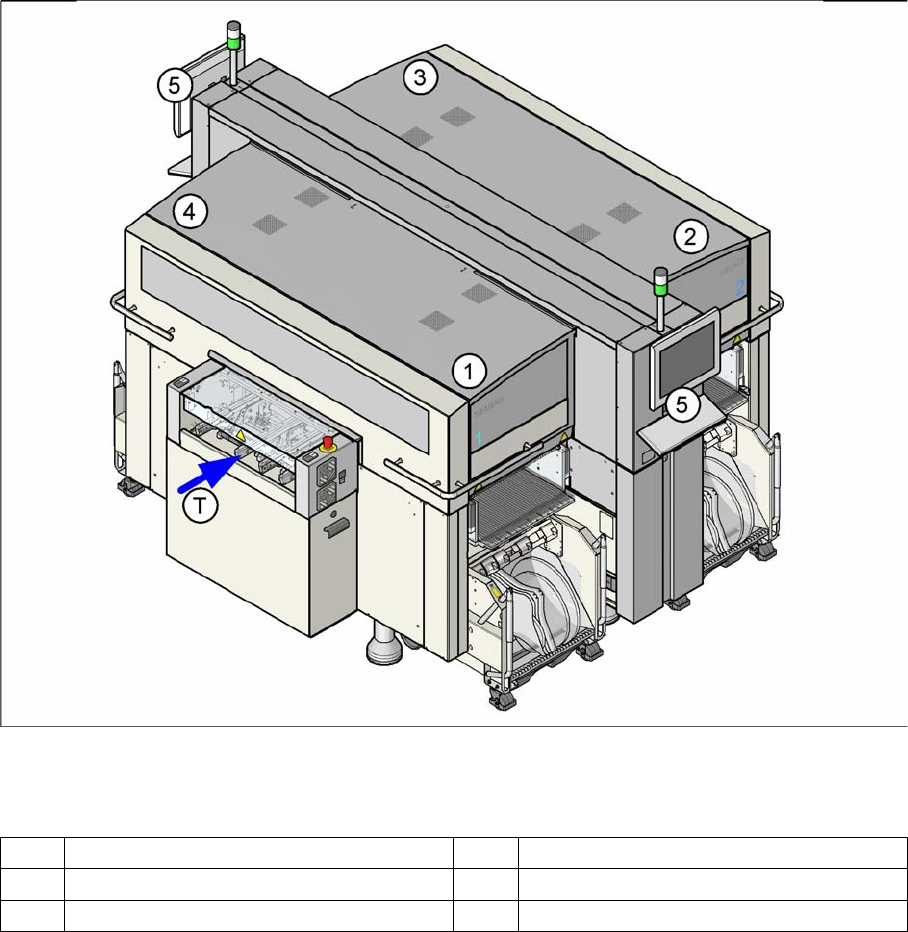

Überblick SIPLACE X4I
Legende
1 Sektor 1 4 Sektor 4
2 Sektor 2 5 Monitor und Tastatur (auf beiden Seiten)
3 Sektor 3 T Transportrichtung
Überblick
Konfigurationen SIPLACE X und X4I SIPLACE X-Serie
Student Guide SIPLACE X-Serie und X4I FSE 44
Konfigurationen SIPLACE X und X4I

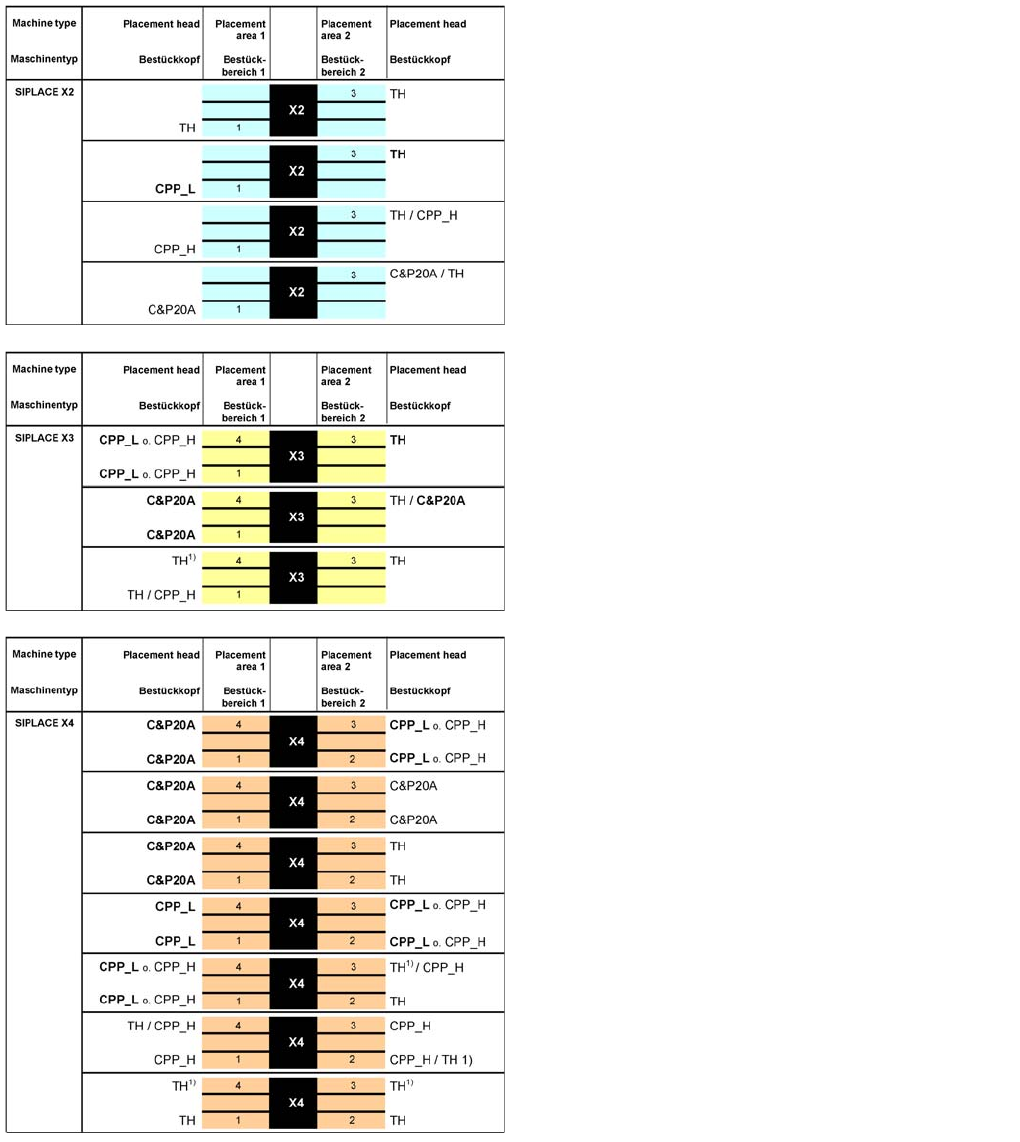

3.1.1 Konfigurationen SIPLACE X und X4I
Legende
▪ Bestückköpfe
▪ 1/2/3/4 = Portal 1/2/3/4
▪
1)
: Die TH/TH Kombination in einem BB wurde mit
SW 603 eingeführt und ist nur zulässig mit den
stationären Kameras mit VLT33. Dies gilt auch für
CPP / CPP bzw. CPP / TH Kombinationen. Für die
Hochrüstung von im Feld befindlichen Maschinen
wurden Nachrüstsätze definiert.
Überblick
SIPLACE X-Serie Konfigurationen SIPLACE X und X4I
45 Student Guide SIPLACE X-Serie und X4I FSE
Bestückprinzip
3.1.1.1 Bestückprinzip
Basis des Bestücksystems ist ein verwindungssteifer und vibrationsgedämpfter Maschinenrahmen aus
Gussstahl. Das Bestücksystem verfügt über zwei (X2), drei (X3) bzw. vier (X4) Portale. Sie lassen sich
mit Linearmotoren unabhängig voneinander in X- und Y-Richtung schnell und präzise positionieren. An
jedem Portal sitzt ein Bestückkopf.
Es kommen zwei Bestückkopfvarianten zum Einsatz:
▪ das Collect&Place-Verfahren für Bauelemente ab der Größe 01005 bis Finepitch mit dem CPP-Kopf
mit 12 Segmenten oder dem C&P20A-Bestückkopf mit 20 Segmenten.
▪ das Pick&Place-Verfahren mit einem TwinHead für Finepitch-/Super-Finepitch-Bauelemente
Gemäß dem bei SIPLACE entwickelten Prinzip der Kopfmodularität können die Bestückköpfe
problemlos in kurzer Zeit gewechselt werden.
Für die Bauelemente-Bereitstellung stehen vier Stellplätze zur Verfügung. Bis zu vier BE-Wagen oder
alternativ dazu bis zu zwei Matrix Tray Changer (MTC).
Mit der Stationssoftware 70x werden die Bestückköpfe C&P20A, CPP, TH und der High-Force-TH mit
X-Förderern unterstützt. Eine Mischung von S-Förderern und DLM-Köpfen ist nicht möglich!
Je nach Maschinentyp arbeiten ein oder zwei Portale im Bestückbereich 1 (Portale 1/4) und im
Bestückbereich 2 (Portale 2/3) mit je einem Bestückkopf.
Dieser holt die Bauelemente aus Förderern, die auf einem feststehenden Bauelementewagen stehen,
ab.
Für das Bestücken von Bauelementen gibt es zwei Methoden:
▪ Alternating-Mode mit einem Doppeltransport, Doppeltransport als Einzeltransport oder
Einzeltransport.
Dieser Bestückmodus ist der von den X-Serien-Maschinen bekannte Modus: Ein Portal holt
Bauelemente ab, während das andere Portal Bauelemente bestückt. In jedem Bestückbereich wird
eine Leiterplatte abwechselnd von beiden Bestückköpfen bestückt.
▪Im I-Placement-Mode mit einem Doppeltransport oder Quad-Lane-Transport.
In diesem Bestückmodus bestücken beide Portale eines Bestückbereiches unabhängig
voneinander. Jedes Portal bestückt auf seiner Transportspur 1 oder 2 eine Leiterplatte. Ein realer
I-Placement-Mode ist bei einer Leiterplattenbreite bis 76,5 mm ohne Synchronisation möglich. Bei
einer Leiterplattenbreite bis 180 mm ist nur bei der Lageerkennung eine Synchronisation der Portale
notwendig, das Bestücken erfolgt wieder unabhängig voneinander.
Somit können beim Einfachtransport zwei Leiterplatten gleichzeitig bestückt werden, eine in BB1 und
eine weitere in BB2. Beim Doppeltransport sind es vier Leiterplatten und bei der Quad-Lane acht
Leiterplatten, welche gleichzeitig bestückt werden können.
Konfiguration SIPLACE X4I
