Modularer Transport Einstellarbeiten am Leiterplattentra nsport Hubtischfunktionen 443 Student Guide SIPLACE X-Serie und X4I FSE B) Einstellung des Spiels am Betätiger: ► Deaktivieren Sie die Klemmu ng u nd fahren Sie de…
Modularer Transport
Funktionsablauf Leiterplattenklemmung Einstellarbeiten am Leiterplattentransport
Student Guide SIPLACE X-Serie und X4I FSE 442
► Sollte es beim Klemmen einer Leiterplatte zu Problemen kommen (Leiterplatte ganz oder teilweise
lose), so muss die Klemmung neu eingestellt werden.
Die Ursache dafür ist, dass sich auf 3 Transportwangen insgesamt 6 Betätiger befinden. Sind diese
nicht genau genug eingestellt (sie bilden also keine Ebene), so können bis zu 3 Betätiger falsch
eingestellt sein. Diese müssen nachgestellt werden.
Legende
Vorgehensweise
A) Überprüfung des Spiels in der Klemmung:
► Fahren Sie den Hubtisch ohne Leiterplatte nach oben.
► Kontrollieren Sie mit einer 0,1 mm Fühlerlehre den Abstand zwischen Transportriemen und
Klemmung (siehe Grafik oben).
Ist der Spalt größer als 0,1 mm, so muss der ermittelte Abstand zwischen Riemen und Klemmkante
am Betätiger neu eingestellt werden.
Dazu muss der aktuelle Abstand zwischen Betätiger und Klemmblech zum Abstand zwischen
Riemen und Klemmkante addiert werden!
► Fahren Sie den Hubtisch wieder nach unten.

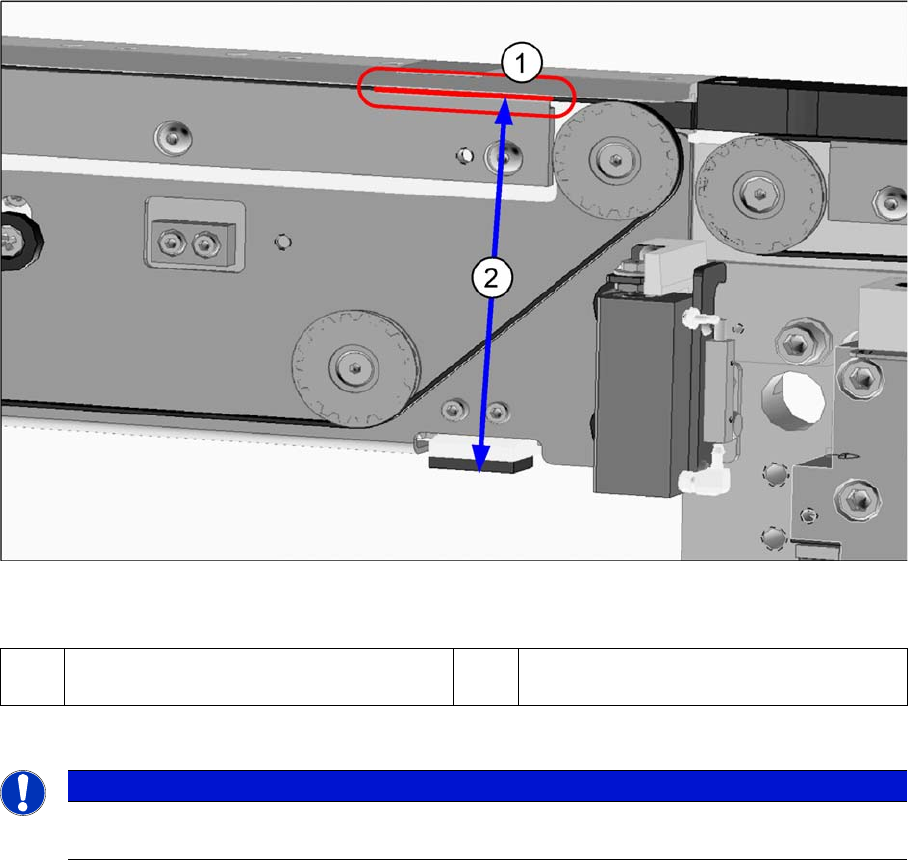

(1) Spiel des Transportriemens an der
Unterkante der Klemmung
(2) Abstand 94,2 mm
HINWEIS
Das Spiel zwischen Klemmleiste und Oberkante Transportriemen darf maximal 0,1 mm
betragen.
Modularer Transport
Einstellarbeiten am Leiterplattentransport Hubtischfunktionen
443 Student Guide SIPLACE X-Serie und X4I FSE
B) Einstellung des Spiels am Betätiger:
► Deaktivieren Sie die Klemmung und fahren Sie den Hubtisch nach unten.
► Messen Sie das Spiel zwischen Betätiger und Seitenwange mittels einer Fühlerlehre.
► Lockern Sie die Verschraubung des Betätigers.
► Stellen Sie den Abstand mit Hilfe einer Fühlerlehre neu ein.
Addieren Sie dabei das Spiel der Klemmung zu dem gemessenen Spiel des Betätigers.
► Schrauben Sie den Betätiger wieder fest.
► Anschließend muss der Spalt zwischen Transportriemen und Klemmung bei hoch gefahrenem
Hubtisch wieder überprüft werden. (s. o.)
► Sollte beim Klemmen einer Leiterplatte ein Problem auftauchen muss diese Einstellung wieder
überprüft werden. Es ist empfehlenswert diese Einstellung alle 3 Monate zu überprüfen. Bei der
Reinigung der Maschine muss der Transportriemen besonders sorgfältig von Bauelementen
gereinigt werden.
Hubtisch funktionen
11.3.8 Hubtischfunktionen
Funktion Hubtisch oben
Vorraussetzungen für die Erkennung, dass der Hubtisch oben ist:
▪ 30-35 Impulse von der Inkrementalscheibe
▪ Überprüfung durch die Software (siehe "11.3.7 Funktionsablauf Leiterplattenklemmung" [ ➙ 439])
▪ Zeitverhalten für Leiterplattenklemmung von ca. 500 ms

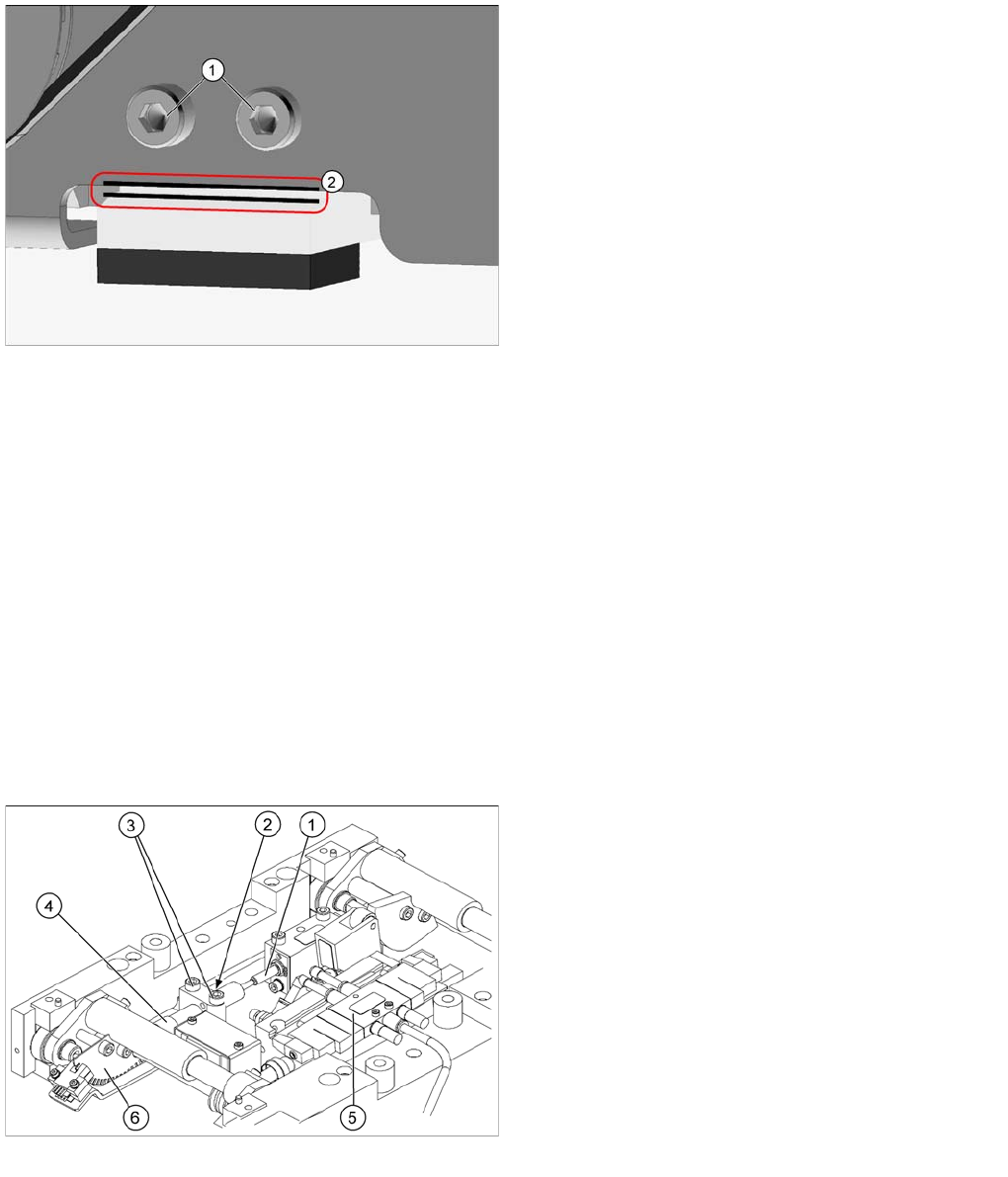

Legende
1. Verschraubung Betätiger
2. Spiel mit Fühlerlehre messen
Hubtischeinheit
Legende
1. Betätiger
2. Kontermutter Dämpfung
3. Befestigungsschrauben des Befestigungsblocks
4. Dämpfungseinheit
5. 5/3-Wegeventil darunter Pneumatikzylinder mit
Endlagebero
6. Gabellichtschranken/Inkrementalscheibe
Modularer Transport
Hubtischfunktionen Einstellarbeiten am Leiterplattentransport
Student Guide SIPLACE X-Serie und X4I FSE 444
Funktion Hubtisch unten
Vorraussetzungen für die Erkennung, dass der Hubtisch unten ist:
▪ 30-35 Impulse von der Inkrementalscheibe
▪ BERO am Hubtischzylinder
▪ Zeitverhalten für Leiterplatten lösen von ca. 480 ms
Geschwindigkeit des Hubtisches einstellen (ab SW701)
11.3.8.1 Geschwindigkeit des Hubtisches einstellen (ab SW701)
► Sind die Verfahrzeiten nicht in der Toleranz oder erscheinen Fehlermeldungen während der
Produktion, so stellen Sie die Verfahrzeiten wie folgt ein:
► Stellen Sie die beiden Pneumatikdrosseln am Hubtischzylinder so ein, dass Sie die entsprechenden
Werte bei montierter Hubtischplatte erreichen:
► Kommt es beim Herunterfahren des Hubtisches zu Störungen oder Erschütterungen der LP, so
stellen Sie eine geeignete langsamere Sinkgeschwindigkeit ein.
Zeit für Hubtisch hochfahren mit Hubtischplatte
► Schalten Sie die Maschine ein.

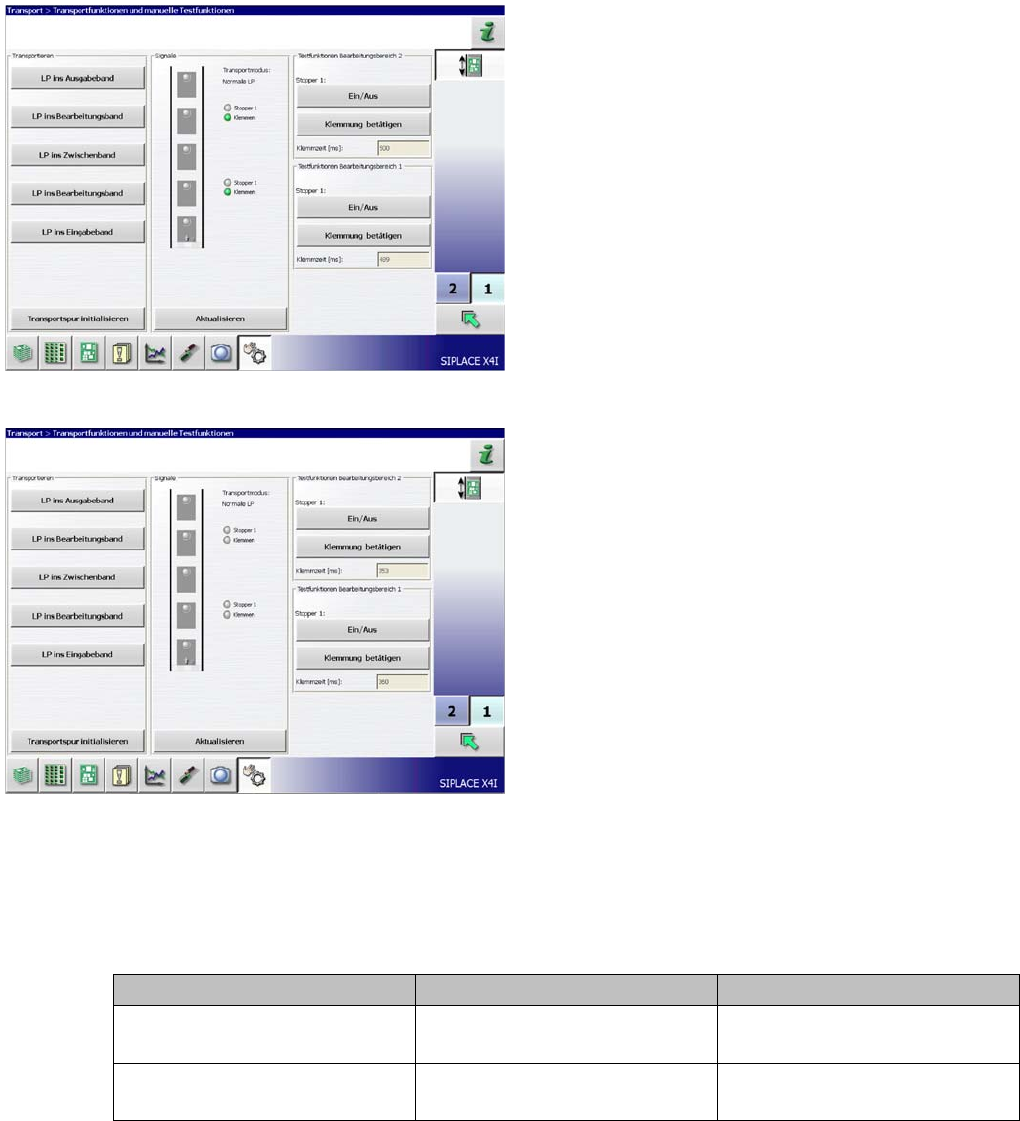

► Im Menü Manuelle Aktionen --> Transport
kann der Hubtisch auf und ab bewegt werden. Die
Zeit wird direkt angezeigt.
► Betätigen Sie den Button Klemmung betätigen.
Zeit für Hubtisch runterfahren mit Hubtischplatte
► Der Hubtisch wird nach oben gefahren und die
Verfahrzeit angezeigt (siehe Abbildung).
► Bei nochmaligem Drücken des Buttons
Klemmung betätigen wird der Hubtisch nach
unten gefahren und die Verfahrzeit für die
Abwärtsbewegung angezeigt.
Hubtisch hochfahren runterfahren
Hubtisch (Standard)
Puffer: 20 mm
520 ms +/- 20 ms 480 ms +/- 20 ms
Hubtisch (X4I)
Puffer: 35 mm
430 ms +/- 20 ms 400 ms +/- 20 ms
