Modularer Transport
Transportsteuerung TSP 301 Einstellarbeiten am Leiterplattentransport
Student Guide SIPLACE X-Serie und X4I FSE 446
Transportsteuerung TSP 301
11.3.10 Transportsteuerung TSP 301
Jumpereinstellungen an TSP 301
11.3.10.1 Jumpereinstellungen an TSP 301

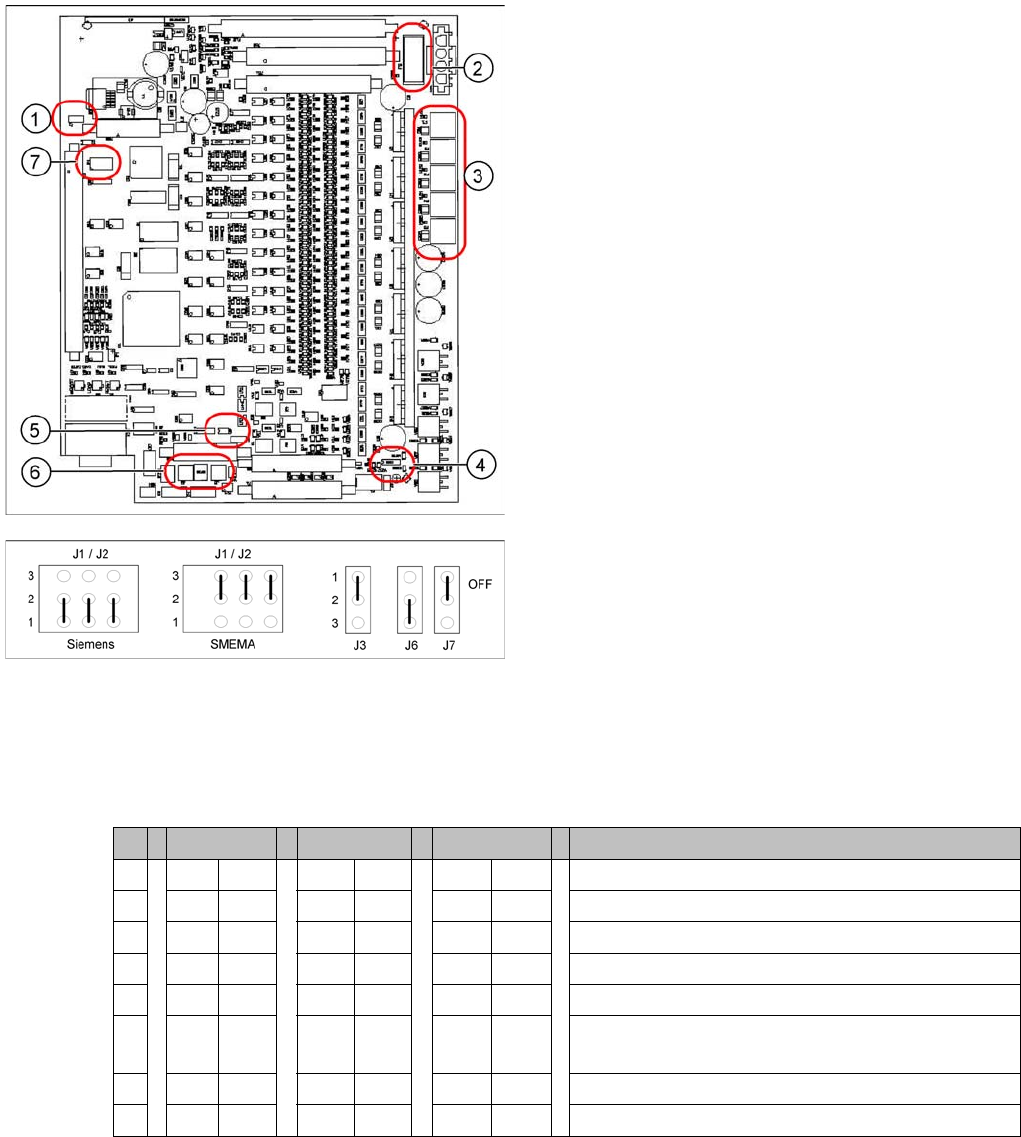

DIL-Schalter S4 an TSP301
* Die Schalter 1 und 2 setzen die Hardware-ID 5 für D4-Maschinen und die Hardware-ID 6 für die X4I,
X-Serie, HF und D3.
Legende
1. J7 CAN-Bus 1 Abschlusswiderstand
2. F 6 Hauptsicherung TSP 301
3. F1-F5 Sicherung für die Transportmotoren
4. J3 Störschleife
5. J6 CAN-Bus 2 Abschlusswiderstand (nicht benutzt)
6. J2, J1 Nachfolger/Vorgänger Station
7. S4 DIL-Schalter
Jumper J1, J2 "Vorgänger/Nachfolger Station" an
TSP301
Legende
▪ J1 Vorgänger Station
▪ J2 Nachfolger Station
▪ J3 Störschleife (Eine NOT-AUS-Betätigung am
Produktivity-Lift schaltet auch die Bestückmaschine
ab.)
▪ J6 CAN-Bus 2 Abschlusswiderstand (nicht benutzt)
▪ J7 CAN-Bus 1 Abschlusswiderstand
S X4I D4 X/D3/HF Anmerkung
1* ON ON ON ON
2* OFF ON OFF ON = SIPLACE D4, OFF: SIPLACE X, HF, D3, X4I
3 OFF OFF OFF OFF = Klemmsensor wird nicht mehr verwendet
4 ON ON OFF OFF ON ON = Quad-Lane, OFF: Standard-Transport
5 OFF OFF OFF nicht verwendet
6 OFF ON OFF OFF ON OFF: Standard-Transport,
ON: Quad-Lane (Transportwangen außen fest)
7 OFF OFF OFF nicht verwendet
8 OFF OFF OFF nicht verwendet
Modularer Transport
Einstellarbeiten am Leiterplattentransport Transportsteuerung TSP 301
447 Student Guide SIPLACE X-Serie und X4I FSE
Transportsteuerung TSP 301 mit Siemensschnittstelle
11.3.10.2 Transportsteuerung TSP 301 mit Siemensschnittstelle

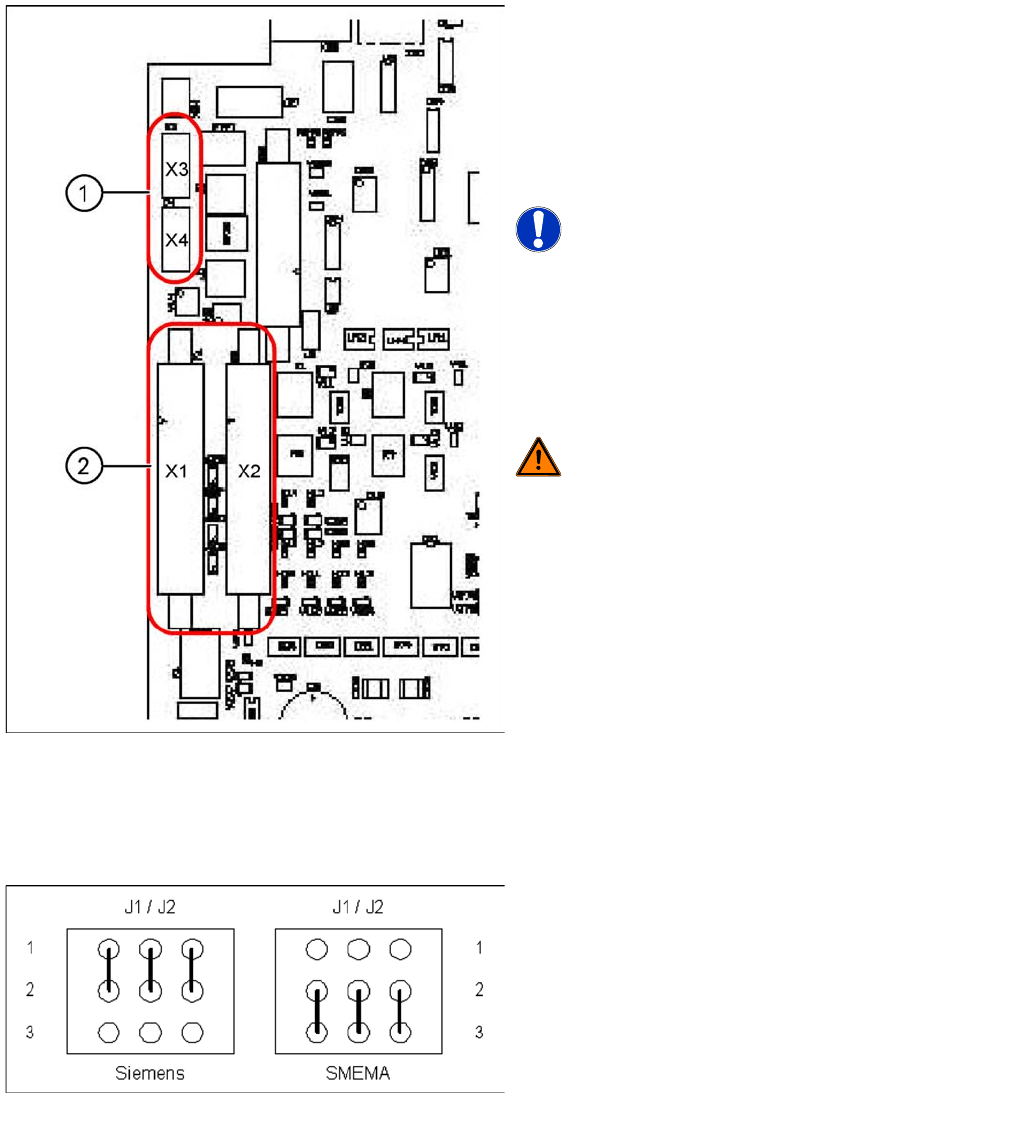

Ausschnitt TSP 301 SMEMA --> Siemens
Legende
1. 10-poliger Stecker für die SMEMA-Schnittstelle
X3: Vorgänger-Station
X4: Nachfolger-Station
2. Anschluss für die Siemens-Schnittstelle
X1: Vorgänger-Station
X2: Nachfolger-Station
HINWEIS! Standard / Option
An allen X-Maschinen ist die SMEMA-Schnittstelle
Standard und die Siemens-Schnittstelle ist optional.
An allen D-Maschinen ist die Siemens-Schnittstelle
Standard und die SMEMA-Schnittstelle ist optional. An
der D1/2/4 wird für die SMEMA-Schnittstelle ein
Steckadapter benötigt.
WARNUNG! Zerstörungsgefahr der
Flachbaugruppe.
Die 10-pol. Locking-Clip-Stecker der SMEMA-
Anschlüsse müssen von der TSP 301 abgesteckt
werden!
Firmware: keine Änderung notwendig.
Folgende Änderungen sind für den Umbau der SMEMA
auf die SIEMENS-Schnittstelle notwendig:
► Jumper J1/J2: müssen umgesetzt werden (siehe
folgende Abbildung).
► Ziehen Sie die Stecker X3 und X4 unbedingt von der
TSP 301 ab!
► Schließen Sie die Siemens-Schnittstellenkabel an
die Stecker X1 und X2 an.
Jumper J1 und J2 (Siemens/SMEMA)
Modularer Transport
Transportsteuerung TSP 301 Einstellarbeiten am Leiterplattentransport
Student Guide SIPLACE X-Serie und X4I FSE 448
LED-Anzeigen auf der Transportsteu erung TSP 301
11.3.10.3 LED-Anzeigen auf der Transportsteuerung TSP 301
Zuordnun gstabelle: LEDs auf der TSP 301-T ransportsteuerung
11.3.10.4 Zuordnungstabelle: LEDs auf der TSP 301-Transportsteuerung
Transportsteuerung TSP 301
Legende
1. Stecker Siemens LP-Handling Schnittstelle
Vorgängerstation Spur 1 mit zugehörigen LEDs LP-
Handling
2. Stecker Siemens LP-Handling Schnittstelle
Nachfolgerstation Spur 1 mit zugehörigen LEDs LP-
Handling
Die Stecker "Siemens LP-Handling Schnittstelle
Vorgängerstation Spur 2 mit zugehörigen LEDs LP-
Handling" und die Stecker "LP-Handling Schnittstelle
Nachfolgerstation Spur 2 mit zugehörigen LEDs LP-
Handling" befinden sich auf der layoutähnlichen
Erweiterungsplatine.
Anzeige / Display I/O LED-Zuordnung
H1 / F1-F5 Sicherung F1-F5, Versorgung 40 V
H2 / F6 Sicherung F6 Versorgung 24 V
H4(ao) Initialisierung/Fehler Steuerung
H5(ao) CAN-Bus 1 aktiv
H6(ao) blinkend: Programm läuft
H7(ao) CAN-Bus 2 aktiv (optional)
H9 Out Störschleife
H14 In Siemens-Schnittstelle für Vorgänger
H15 In Siemens-Schnittstelle für Nachfolger
H20 In Hubtisch Bestückbereich 1: Gabellichtschranke A
H21 In Hubtisch Bestückbereich 1: Gabellichtschranke B
H22 In Hubtisch Bestückbereich 2: Gabellichtschranke A
H23 IN Hubtisch Bestückbereich 2: Gabellichtschranke B
H24 IN Laserlichtschranke Bestückbereich 1: Empfänger
H25 In Laserlichtschranke Bestückbereich 2: Empfänger
H26 In Nicht benutzt
