Kalibrierung Kalibrierpositionen – Maschinen-Nullpunkte Kalibrierpositionen i n der Maschine Student Guide SIPLACE X-Serie und X4I FSE 456 Kalibrie rposition en – Maschi nen-Null punkte 12.2.2 Kalibrierposition en – Masc…
Kalibrierung
Kalibrierpositionen in der Maschine Hauptmenü
455 Student Guide SIPLACE X-Serie und X4I FSE
Hauptmenü
12.1.1 Hauptmenü
Kalibrier positionen in der M aschine
12.2 Kalibrierpositionen in der Maschine
Maschine n-Koordinatensys tem
12.2.1 Maschinen-Koordinatensystem
Service-Hauptmenü
Nach dem Aktivieren des Bedienerlevels Machine-
Service (2) oder SIPLACE-Service können Sie mit
dem Button (1) in das Service-Menü wechseln.
Legende
1. Virtueller Maschinen-Nullpunkt, Koordinaten-
Ursprung
Alle Sollwerte der Maschinenpositionen beziehen sich
auf den virtuellen Maschinen-Nullpunkt.
Kalibrierung
Kalibrierpositionen – Maschinen-Nullpunkte Kalibrierpositionen in der Maschine
Student Guide SIPLACE X-Serie und X4I FSE 456
Kalibrierpositionen – Maschinen-Nullpunkte
12.2.2 Kalibrierpositionen – Maschinen-Nullpunkte
Der Maschinen-Nullpunkt ist eine Passmarke auf dem Kalibrierteilhalter.
Jedes Portal hat seinen eigenen Maschinen-Nullpunkt. Das heißt, an jedem Stellplatz befindet sich eine
Passmarke. Diese Maschinen-Nullpunkte beziehen sich auf den „Virtuellen Maschinen-Nullpunkt“.
Kalibrier positionen – Tische
12.2.3 Kalibrierpositionen – Tische
Legende
1. Maschinen-Nullpunkt Portal 1
X
Soll
= -368,7 mm
Y
Soll
= -298,0 mm
2. Maschinen-Nullpunkt Portal 2
X
Soll
= 368,7 mm
Y
Soll
= -298,0 mm
3. Maschinen-Nullpunkt Portal 3
X
Soll
= 368,7 mm
Y
Soll
= 298,0 mm
4. Maschinen-Nullpunkt Portal 4
X
Soll
= -368,7 mm
Y
Soll
= 298,0 mm
5. Koordinaten-Nullpunkt
Alle 4 Maschinen-Nullpunkte haben den selben Abstand
vom Ursprung des Koordinatensystems.
Legende
1. Tischmarke 1
2. Tischmarke 2
3. Tischmarke 3
Die Tischmarken (1) und (2) sind die Standard-
Tischmarken des X-Tisches. Die Tischmarke (3) ist auf
dem Dummy-Feeder an den Stellplätzen mit
gespiegelten Portalen.
Kalibrierung
Kalibrierung Gesamtmaschine Kalibrierpositionen – Transport, PPW, PPW-Station
457 Student Guide SIPLACE X-Serie und X4I FSE
Kalibrierpositionen – Transport, PPW, PP W-Station
12.2.4 Kalibrierpositionen – Transport, PPW, PPW-Station
Kalibrierung Gesamtmaschine
12.3 Kalibrierung Gesamtmaschine
Hilfsmittel
▪ Kalibrierteil
Version SST 23 C&P20A [03034148-01]
Version III undurchsichtig HF/X – für CPP und TwinHead [03010565-01]
▪Pipettentyp
für C&P20A: 1235
für TwinHead: 517, 528
für CPP: 2057
▪ Leiterplatte zum Kalibrieren der LP-Transportbreite
▪ Mappingplatte (Option)
Voraussetzung für die Kalibrierung
► Maschine einschalten.
► Bedienerlevel umschalten auf mindestens Service (Kunde).
► Gesamtreferenzlauf durchführen.
► Rüsten Sie die zu kalibrierenden Köpfe unter Zuhilfenahme des Pipettenwechslers mit den
Kalibrierpipetten auf.

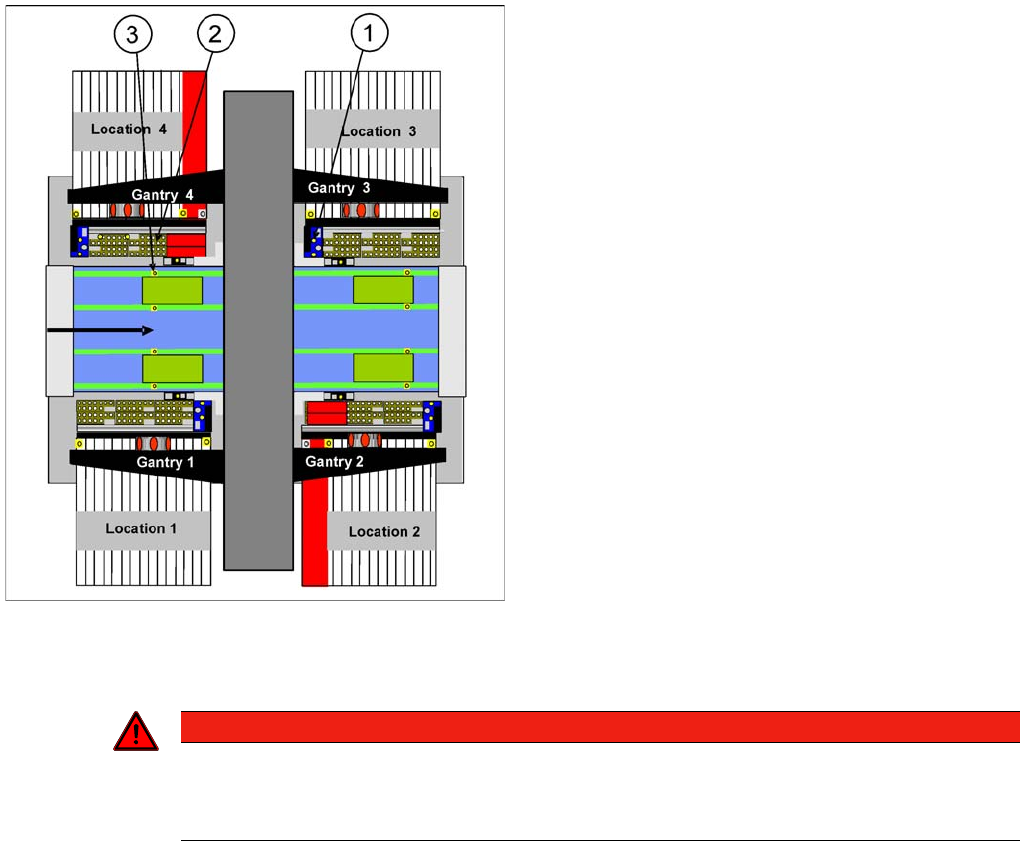

Legende
1. Zwei Passmarken für jede Pipettenstation
2. Zwei Passmarken für jedes Pipettenmagazin
3. Auf jeder Transportwange befindet sich eine
Passmarke, welche je nach Transport-Konfiguration
zur Bestimmung der LP-Referenzecke dient.
GEFAHR
Gefahr von Beschädigungen!
Bei einigen der nachfolgend beschriebenen Abläufe verfährt das Portal.
► Stellen Sie sicher, dass sich keine Gegenstände im Verfahrbereich befinden.
