Überblick
Konfigurationen SIPLACE X-Serie
Student Guide SIPLACE X-Serie und X4I FSE 46
Konfigurationen
3.1.2 Konfigurationen

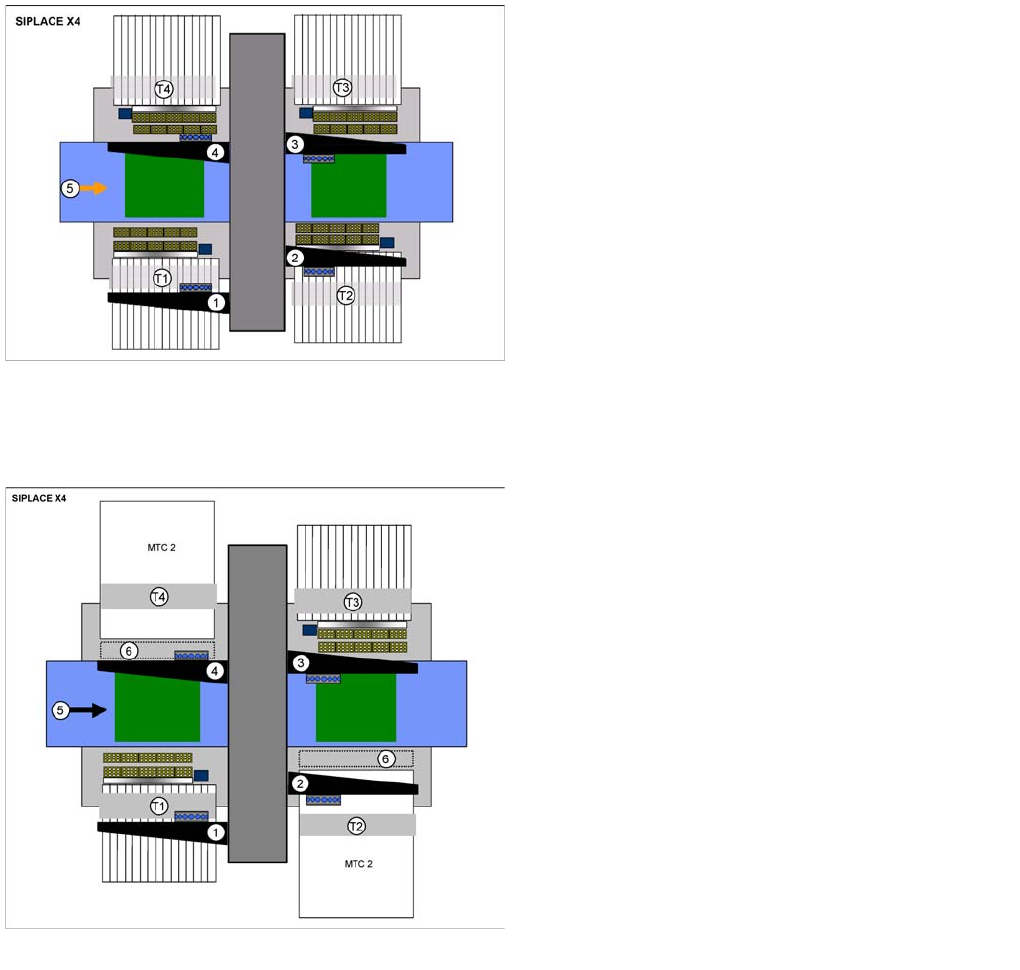

Konfiguration SIPLACE X4
3.1.2.1 Konfiguration SIPLACE X4
Konfiguration SIPLACE X4 mit MTC2
3.1.2.2 Konfiguration SIPLACE X4 mit MTC2
Mögliche Konfiguration SIPLACE X4
Legende
▪ Maße (L x B): 2,38 x 2,75 m
▪ 1-4: Portal 1 - 4 mit CPP, C&P20A oder TwinHead
▪ T1 - T4: Stellplätze 1 - 4, 40 Spuren für 8 mm-
X-Feeder
▪ 5: Transportrichtung, LP-Transport mit 5 Bereichen
Einschränkung: Bei der Kopfkonfiguration müssen die
maximalen Bauteilhöhen der jeweiligen Bestückköpfe
berücksichtigt werden.
Mögliche Konfiguration SIPLACE X4
Legende
▪ Maße (L x B): 2,38 x 3,70 m
▪ 1-4: Portal 1 - 4 mit CPP, C&P20A oder TwinHead
▪ T1 - T4: Stellplätze 1 - 4
40 Spuren für 8 mm-X-Feeder,
Stellplätze 2 und 4 für BE-Tisch oder MTC2
▪ 5: Transportrichtung, LP-Transport mit 5 Bereichen
▪ 6: Bauraum für stationäre Kameras
Einschränkung: Bei der Kopfkonfiguration müssen die
maximalen Bauteilhöhen der jeweiligen Bestückköpfe
berücksichtigt werden.
Überblick
SIPLACE X-Serie Konfigurationen
47 Student Guide SIPLACE X-Serie und X4I FSE

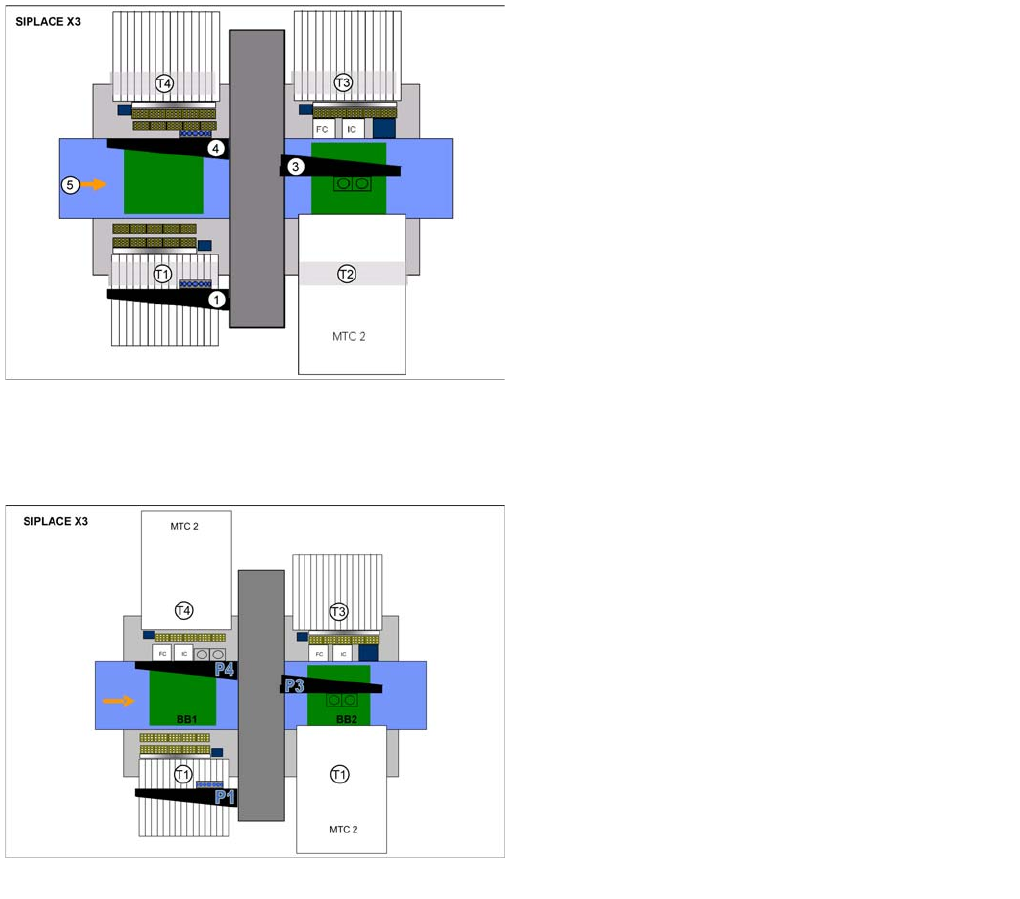

Konfiguration SIPLACE X3 mit 1 MTC2
3.1.2.3 Konfiguration SIPLACE X3 mit 1 MTC2
Konfiguration SIPLACE X3 mit 2 MTC2
3.1.2.4 Konfiguration SIPLACE X3 mit 2 MTC2
Mögliche Konfigurationen SIPLACE X3
Legende
▪ Maße (L x B): 2,38 x 2,75 m
▪ 1, 3, 4: Portal 1, 3, 4
Portal 1 und 4 mit CPP, C&P20A oder TwinHead
Portal 3 mit CPP oder TwinHead
▪ T1 - T4: Stellplatz 1 - 4
Stellplatz 1, 3, 4: 40 Spuren für 8 mm-X-Feeder
Stellplatz 2: BE-Tisch oder MTC2
▪ 5: Transportrichtung, LP-Transport mit 5 Bereichen
Mögliche Konfigurationen SIPLACE X3
Legende
▪ Maße (L x B): 2,38 x 2,75 m
▪ 1, 3, 4: Portal 1, 3, 4
Portal 1 und 4 mit CPP oder TwinHead
Portal 3 mit CPP oder TwinHead
▪ T1 - T4: Stellplatz 1 - 4
Stellplatz 1, 3, 4: 40 Spuren für 8 mm-X-Feeder
Stellplatz 2: BE-Tisch oder MTC2
▪ 5: Transportrichtung, LP-Transport mit 5 Bereichen
Überblick
Konfigurationen SIPLACE X-Serie
Student Guide SIPLACE X-Serie und X4I FSE 48

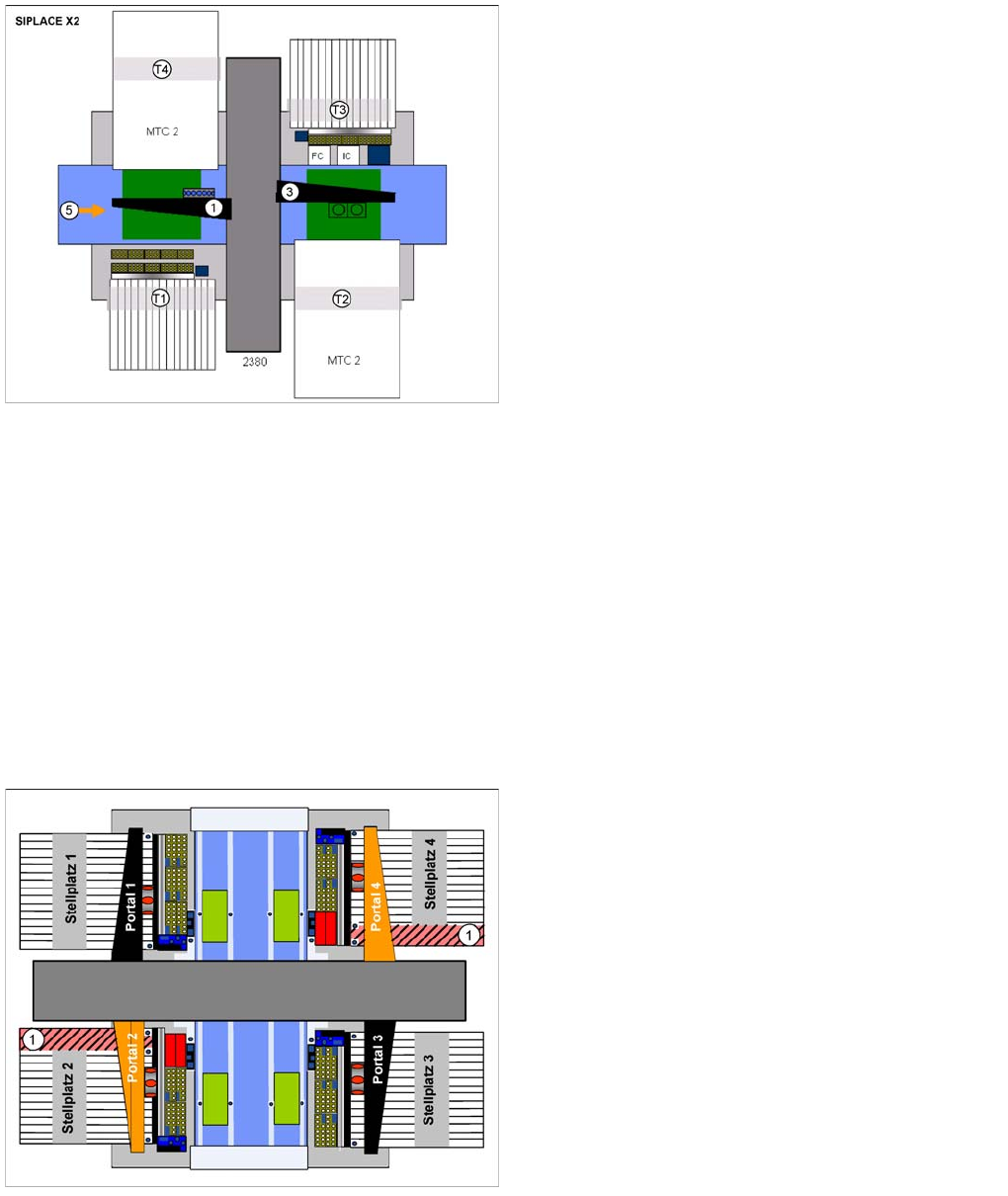

Konfiguration SIPLACE X2
3.1.2.5 Konfiguration SIPLACE X2
Konfiguration SIPLACE X4I
3.1.2.6 Konfiguration SIPLACE X4I
Die Konfiguration der Maschine wurde auf höchstmögliche Bestückleistung ausgelegt. Somit besteht die
Standardkonfiguration aus 4 Portalen mit je einem C&P20A-Bestückkopf. Eine
Verfahrbereichsoptimierung wurde durch ein Drehen der Portale 2 und 4 erreicht. Dies wiederum
ermöglicht es, dass beide Portale in einem Bestückbereich unabhängig voneinander arbeiten können:
I-Placement-Mode.
Um die Taktzeit der Bestücklinie weiter zu reduzieren gibt es optional folgende Möglichkeiten:
▪ Die Funktion Combined-PCB
▪ Eine dritte Transportspur mit Shuttle, welche den Productivity-Lift ablösen soll
▪ Einen Transport mit 4 Spuren (Quad-Lane)
Mögliche Konfigurationen SIPLACE X2
Legende
▪ 1, 3: Portal 1, 3
Portal 1 mit CPP, C&P20A oder TwinHead
Portal 3 mit CPP, C&P20A oder TwinHead
▪ T1 - T4: Stellplatz 1 - 4
Stellplatz 1, 3: 40 Spuren für 8 mm-X-Feeder
Stellplatz 2, 4: BE-Tisch oder MTC2
▪ 5: Transportrichtung, LP-Transport mit 5 Bereichen
Im Bestückbereich 2 wird stets ein Bestückkopf
konfiguriert, welcher im Vergleich zu Bestückbereich 1
die höheren Bauteile bestücken kann.
Legende
1. Gesperrte Bereiche
Aufgrund der gedrehten Portale 2 und 4 können die
gekennzeichneten Bereiche nicht erreicht werden,
dies gilt sowohl bei einer Konfiguration mit C&P20A-
als auch mit CPP-Köpfen.
