Kalibrierung Maschinenpositionen teachen Maschinenpositionen teachen – T ransport 471 Student Guide SIPLACE X-Serie und X4I FSE Maschine npositionen teac hen – Förd erer 12.5.2.1 Maschinenpositionen teachen – Förderer Ma…
Kalibrierung
Maschinenpositionen teachen – Tisch Maschinenpositionen teachen
Student Guide SIPLACE X-Serie und X4I FSE 470
Erklärung einiger Begriffe und Definitionen
Beispiel 1
Beispiel 2
Maschine npositionen teachen – Tisch
12.5.2 Maschinenpositionen teachen – Tisch
Zero Offset Fid_1L
Zero Offset Fid 1 L
Maschinen-Nullpunkt Passmarke Bestückbereich 1 L = Linkes Portal (Portal 4)
R = Rechtes Portal (Portal 1)
CalibrationPart_5_Location_L
CalibrationPart 5 Location_L
Kalibriertasche Kleines Kalibrierteil für C&P20A Stellplatz auf der linken Seite, Portal 3 oder
4

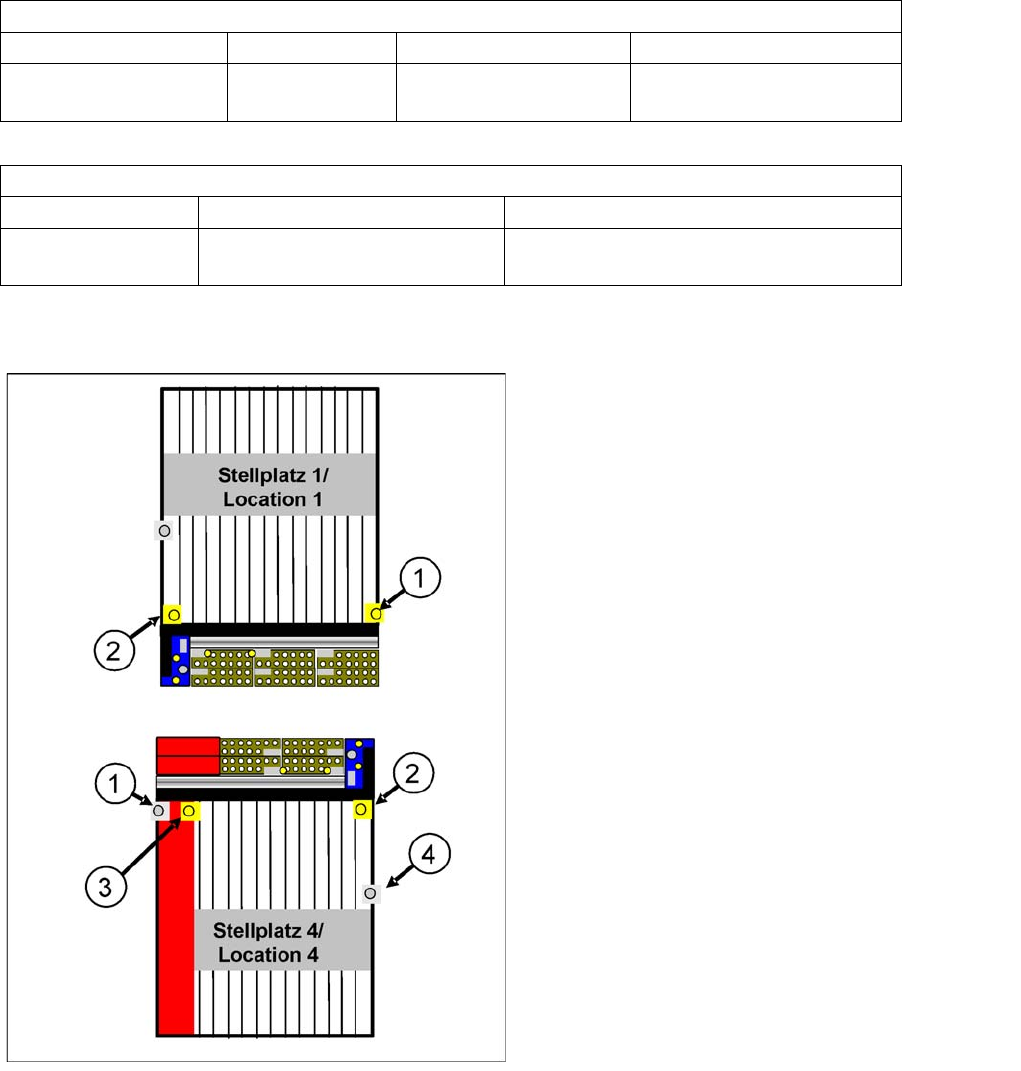

Je nach Auswahl des Portals (Stellplatz) kann der
dazugehörige Tisch (Passmarke) geteacht werden.
Namenskonvention:
1. DeviceLocation_1_L.XTable: Fiducial 1 (Wird nur an
den Stellplätzen 1 und 3 verwendet.)
2. DeviceLocation_1_L.XTable: Fiducial 2
3. DeviceLocation_1_L.XTable: Fiducial 3 (Wird nur an
den Stellplätzen 2 und 4 verwendet.)
4. DeviceLocation_1_L.XTable: Fiducial 4 (Wird nicht
verwendet.)
Kalibrierung
Maschinenpositionen teachen Maschinenpositionen teachen – Transport
471 Student Guide SIPLACE X-Serie und X4I FSE
Maschine npositionen teachen – Förd erer
12.5.2.1 Maschinenpositionen teachen – Förderer
Maschine npositionen teac hen – Tran sport
12.5.3 Maschinenpositionen teachen – Transport

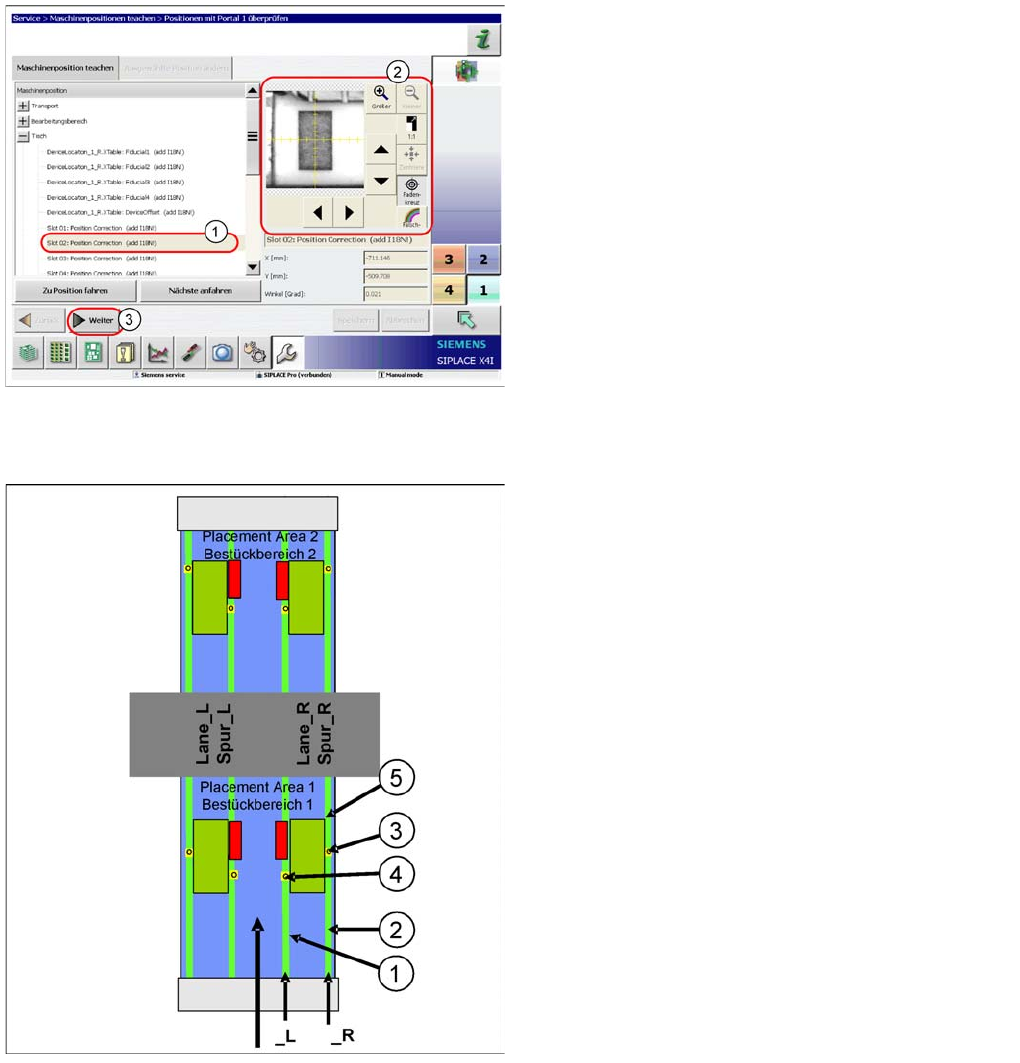

Zusätzlich zu den Tischen (Passmarken) können alle
Abholpositionen von gerüsteten Förderern überprüft und
geteacht werden.
► Wählen Sie z. B. Slot 02: Position
Correction (1)
► Die Abholposition wird angefahren (2).
► Teachen Sie mit dem Button Weiter (3).
Namenskonventionen am Beispiel Portal 1
1. Lane_R: NozzleRef_1_L
Position Höhenreferenzlauf bei fester
Transportwange links
2. Lane_R: NozzleRef_1_R
Position Höhenreferenzlauf bei fester
Transportwange rechts
3. Lane_R: PA1 standard fiducial
Passmarke für die Kalibrierung der LP-Referenzecke
4. Lane_R: PA1 combined PCB fiducial
Passmarke für die Kalibrierung der LP-
Referenzecke, wenn die Hardwareoption "Combined
PCB" installiert ist
5. Lane_R: ReferenceCorner1
Teachen der realen LP-Referenzecke
Kalibrierung
Maschinenpositionen teachen – PPW, Portal Maschinenpositionen teachen
Student Guide SIPLACE X-Serie und X4I FSE 472

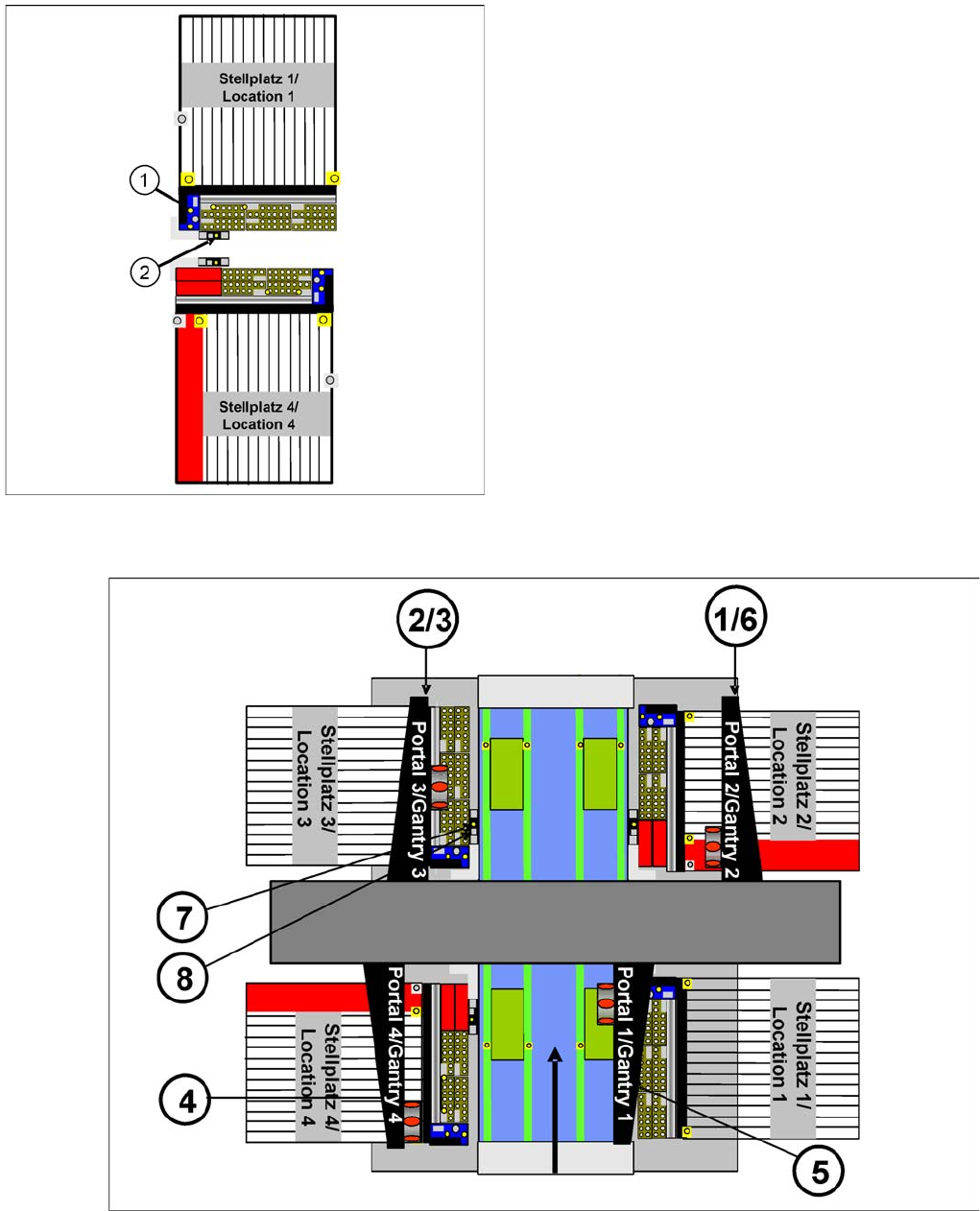

Maschine npositionen teachen – PPW, Portal
12.5.4 Maschinenpositionen teachen – PPW, Portal
Maschine npositionen teachen – Bes tückberei ch
12.5.5 Maschinenpositionen teachen – Bestückbereich
Hier können Sie die verschiedenen Maschinenpositionen prüfen und ändern.
Namenskonventionen am Beispiel Portal 1
1. NozzleChangerCtrl_1_R: Offset correction
Es kann jeweils nur die äußere Passmarke der
Pipettenstation geteacht werden. Für die zweite
Passmarke ist ein Offset in der Software hinterlegt.
2. Gantry_1R: Zero Offset
Passmarke für den Maschinen-Nullpunkt
Current position – Von dieser aktuellen Position kann das
Portal in jede beliebige Position geteacht werden.
