Kalibrierung Weitere Funktionen Nullpunktkorrektur für Z - und Sternachse 475 Student Guide SIPLACE X-Serie und X4I FSE Nullpunktkorr ektur für Z- und Sternachs e 12.6.3 Nullpunktkorrektur für Z- und Sternachse ► Wählen …
Kalibrierung
Kopf-Tausch SIPLACE X Weitere Funktionen
Student Guide SIPLACE X-Serie und X4I FSE 474
Kopf-Tausch SIPLACE X
12.6.2 Kopf-Tausch SIPLACE X

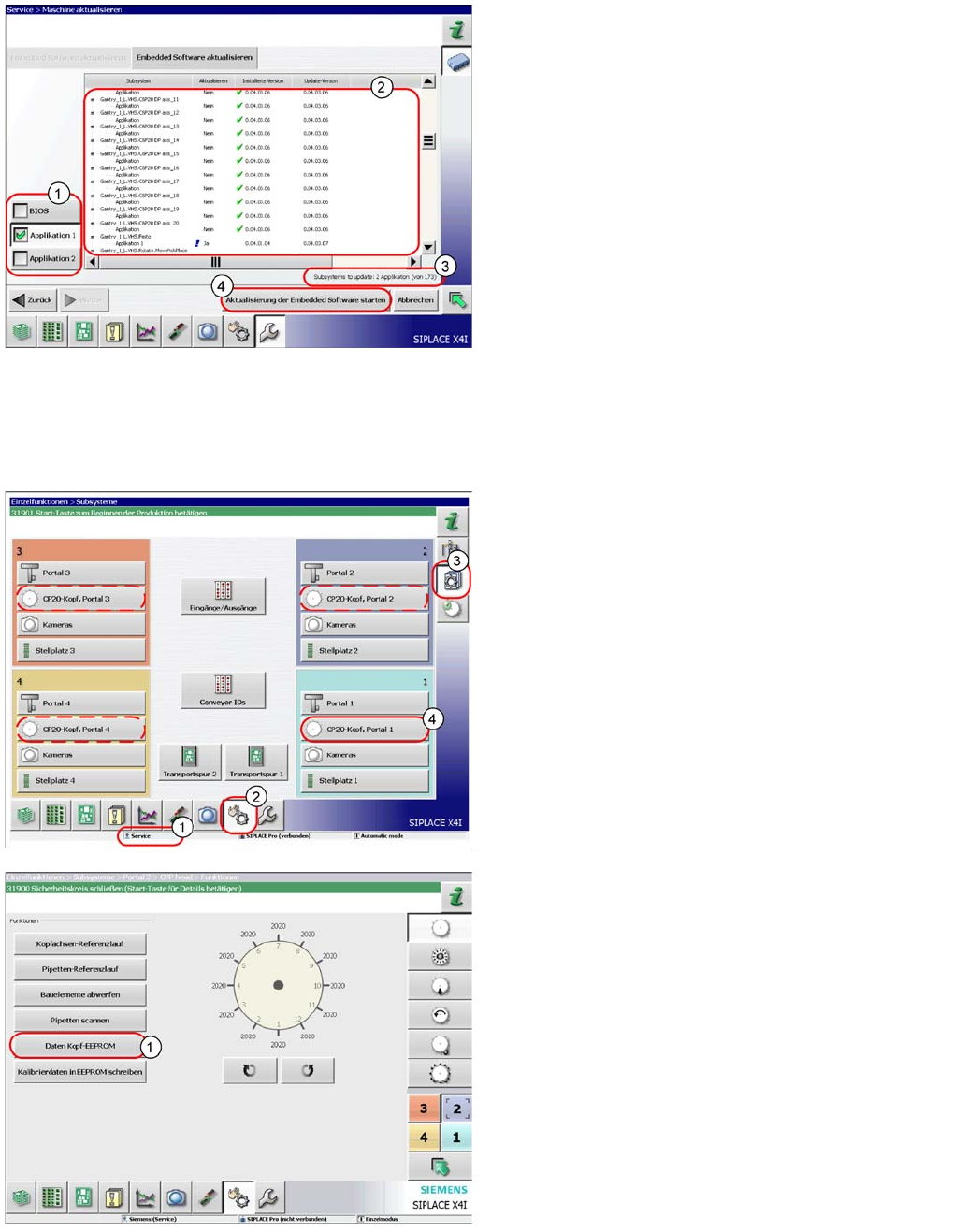

Kopfdaten
1. Auswahl-Button, BIOS Applikation1/2
2. Zeigt den Status der einzelnen Subsysteme.
3. Update Information, wie viele Subsysteme noch
downgeloaded werden müssen.
4. Startet den Download.
Nach dem hardwaremäßigen Kopftausch müssen die
neuen Kopfdaten aus dem Kopf-EPROM der Software
bekannt gemacht werden.
► Schalten Sie die Maschine ein.
► Wählen Sie den Bedienerlevel Service
(Kunde) (1).
► Wechseln Sie in das Menü Sensoren und
Funktionen überprüfen (2).
► Wählen Sie den Button Sensoren und
Funktionen von bestimmten Komponenten
überprüfen (3).
► Wählen Sie den Button CP20-Kopf, Portal x des
jeweiligen Portals (4).
► Drücken Sie den Button Daten Kopf EEPROM (1).
Alle Daten für den Kopf werden aus dem EEPROM
gelesen und in die Maschinendaten geschrieben.
► Zur Kontrolle bzw. für manuelle Eingabe gehen sie
wie nachfolgend beschrieben vor.
Kalibrierung
Weitere Funktionen Nullpunktkorrektur für Z- und Sternachse
475 Student Guide SIPLACE X-Serie und X4I FSE
Nullpunktkorr ektur für Z- und Sternachs e
12.6.3 Nullpunktkorrektur für Z- und Sternachse
► Wählen Sie die Z-Achse/Stern-Achse (1).
► Wählen Sie Nullpunktkorrektur-Daten (2).
Hier können die Achsdaten von Z- und Sternachse aus
dem Kopf-EPROM in die Maschinendaten geschrieben
werden. Genauso ist es auch anders herum möglich, die
Achsdaten von Z- und Stern-Achse aus den
Maschinendaten auf das Kopf-EPROM zu schreiben.
► In den Nullpunktkorrektur-Daten (1) wählen
Sie die Zeile Nullpunktkorrektur (2) aus.
► Verschieben Sie den Wert aus dem Kopf-EPROM in
die Maschinendaten (3).
► Wählen Sie Kopf- und Maschinendaten
schreiben (4).
► Mit dem Pfeil-Button (5) gelangen sie eine
Menüebene zurück.
HINWEIS
Die Funktion Nullpunkt-Korrektur Z- und Stern-Achse kalibrieren muss nach bestimmten
Servicearbeiten am C&P20A-Kopf durchgeführt werden.
► Diese Arbeiten dürfen nur vom SIPLACE-Service durchgeführt werden.
Diese Funktion kann mit dem Bedienerlevel (1)
SIPLACE-Service ausgeführt werden.
Vorrausetzung ist ein referenzierter Kopf (Stern-, Z-
Achse).
► Wechseln Sie ins Menü Sensoren und
Funktionen überprüfen (2).
► Drücken Sie den Button Nullpunktkorrektur
korrigieren (3).
HINWEIS! Diese Funktion ist nur beim C&P20A-
Kopf verfügbar.
Kalibrierung
Nullpunktkorrektur für Z- und Sternachse Weitere Funktionen
Student Guide SIPLACE X-Serie und X4I FSE 476
► Stellen Sie nacheinander sicher dass folgende
Vorbedingungen erfüllt sind und bestätigen Sie
anschließend die jeweiligen Meldungen:
⇨ Überprüfen Sie ob der Servo abgekühlt ist.
⇨ Überprüfen Sie die Position der Z-Achse.
⇨ Drehen Sie den Stern auf dem kürzesten Weg mit
dem Segment 1 in die Bestückposition.
► Schließen Sie die Maschinenabdeckung.
► Drücken Sie die Start-Taste an der Maschine.
► Drücken Sie dann OK am Monitor.
Ergebnis
► Sie können nun die alten (1) oder neuen (2) Werte
speichern.
Die Werte werden ins Kopf EPROM und in die XML-
Datei gespeichert.
HINWEIS
Verfahrweg Z-Achse kontrollieren
War der Kalibriervorgang nicht erfolgreich, kontrollieren Sie den Verfahrweg der Z-Achse. Die
max. und min. Verfahrwege der Z-Achse (C&P20A) sind 34000 Digits und -400 Digits. Die
Daten stehen unter C:\Sirio\Type\Subsystems\PlaceHead.VHS.A364.xml.
HINWEIS
Kulissenreferenzlauf
Sollte der Kulissenreferenzlauf fehlschlagen, so muss mit Hilfe einer Einstelllehre der Rachen
der Z-Achse eingestellt werden.
Diese Arbeit darf nur durch den SIPLACE-Service durchgeführt werden.
