Kalibrierung Weitere Funktionen Transport konfigurieren 477 Student Guide SIPLACE X-Serie und X4I FSE Funktionsb eschreibun g: 12.6.3.1 Funktionsbeschreibung: ▪ Die Z-Achse wird zuerst im St romsensormodus nach oben gefa…
Kalibrierung
Nullpunktkorrektur für Z- und Sternachse Weitere Funktionen
Student Guide SIPLACE X-Serie und X4I FSE 476

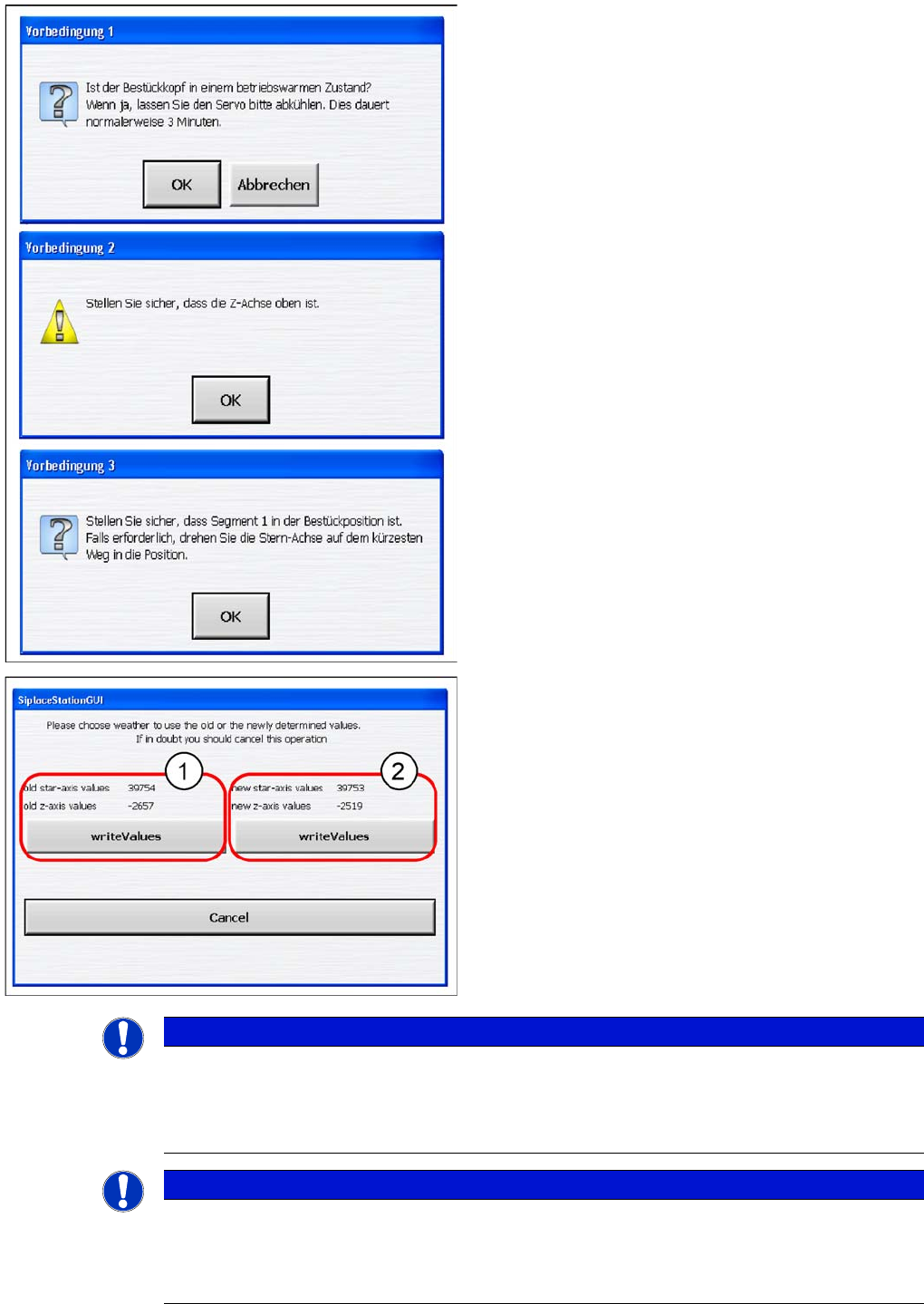

► Stellen Sie nacheinander sicher dass folgende
Vorbedingungen erfüllt sind und bestätigen Sie
anschließend die jeweiligen Meldungen:
⇨ Überprüfen Sie ob der Servo abgekühlt ist.
⇨ Überprüfen Sie die Position der Z-Achse.
⇨ Drehen Sie den Stern auf dem kürzesten Weg mit
dem Segment 1 in die Bestückposition.
► Schließen Sie die Maschinenabdeckung.
► Drücken Sie die Start-Taste an der Maschine.
► Drücken Sie dann OK am Monitor.
Ergebnis
► Sie können nun die alten (1) oder neuen (2) Werte
speichern.
Die Werte werden ins Kopf EPROM und in die XML-
Datei gespeichert.
HINWEIS
Verfahrweg Z-Achse kontrollieren
War der Kalibriervorgang nicht erfolgreich, kontrollieren Sie den Verfahrweg der Z-Achse. Die
max. und min. Verfahrwege der Z-Achse (C&P20A) sind 34000 Digits und -400 Digits. Die
Daten stehen unter C:\Sirio\Type\Subsystems\PlaceHead.VHS.A364.xml.
HINWEIS
Kulissenreferenzlauf
Sollte der Kulissenreferenzlauf fehlschlagen, so muss mit Hilfe einer Einstelllehre der Rachen
der Z-Achse eingestellt werden.
Diese Arbeit darf nur durch den SIPLACE-Service durchgeführt werden.
Kalibrierung
Weitere Funktionen Transport konfigurieren
477 Student Guide SIPLACE X-Serie und X4I FSE
Funktionsbeschreibung:
12.6.3.1 Funktionsbeschreibung:
▪ Die Z-Achse wird zuerst im Stromsensormodus nach oben gefahren und setzt den Positionszähler
auf 0.
▪ Danach fährt die Z-Achse 18000 Digits nach unten, so dass das Kugellager des Segments
zwischen dem Laufring des Stern steht.
▪ Der Stern dreht nach links und rechts. Daraus wird der Mittelwert gebildet. Dies ist die neue
Nullpunktkorrektur (NPK) der Sternachse.
▪ Die Z-Achse fährt weiter nach unten bis das Kugellager (Segment) mittig auf der Höhe der
Aussparung des Laufrings (Stern) steht.
▪ Der Stern dreht nach rechts in die Aussparung des Laufrings und die Z-Achse drückt mit dem
Rachen das Kugellager gegen den Laufring. An dieser Stelle wird die Z-Position gelesen.
▪ Nun wird die Z-Position, genauso wie rechts, auf der linken Seite der Laufring-Aussparung des Stern
ausgelesen.
▪ Es erfolgt die Berechnung der neuen Nullpunktkorrektur der Z-Achse, durch
▪ Z-Position - Durchmesser Kugellager - Laufringdicke = neue NPK Z-Achse
Transport konfigu rieren
12.6.4 Transport konfigurieren
HINWEIS
Die Daten werden in der Datei des jeweiligen Kopfes z. B. unter
C:\Sirio\Work\Individual\Gantry_1_R.VHS.Indiv.xml für Portal 1 und
gleichzeitig ins Kopf-EPROM geschrieben.

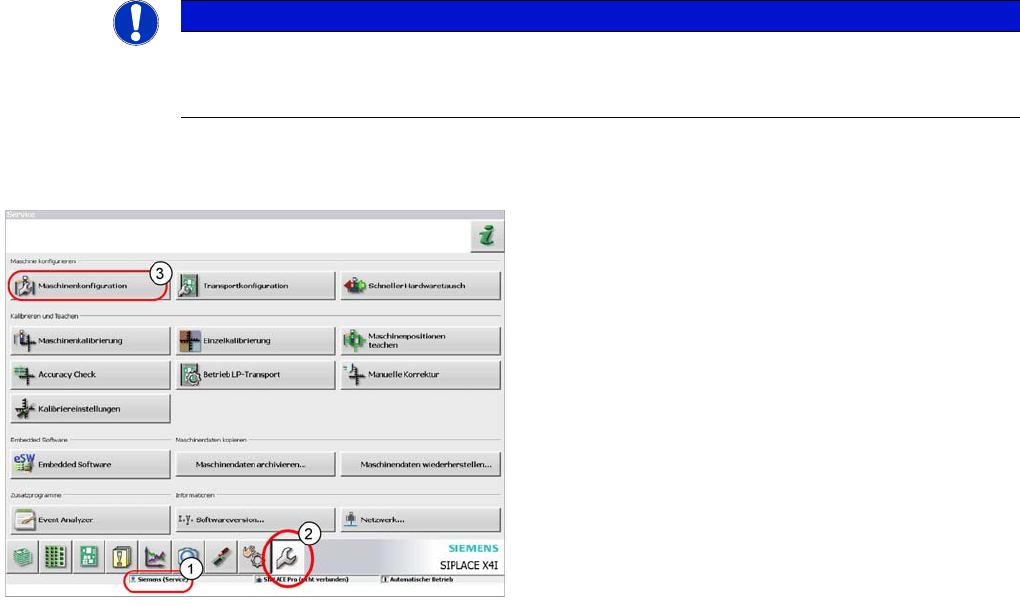

Diese Funktion kann mit dem Bedienerlevel (1)
SIPLACE-Service ausgeführt werden.
► Wechseln Sie ins Menü Service (2).
► Betätigen Sie den Button
Maschinenkonfiguration (3).
Kalibrierung
Transport konfigurieren Weitere Funktionen
Student Guide SIPLACE X-Serie und X4I FSE 478

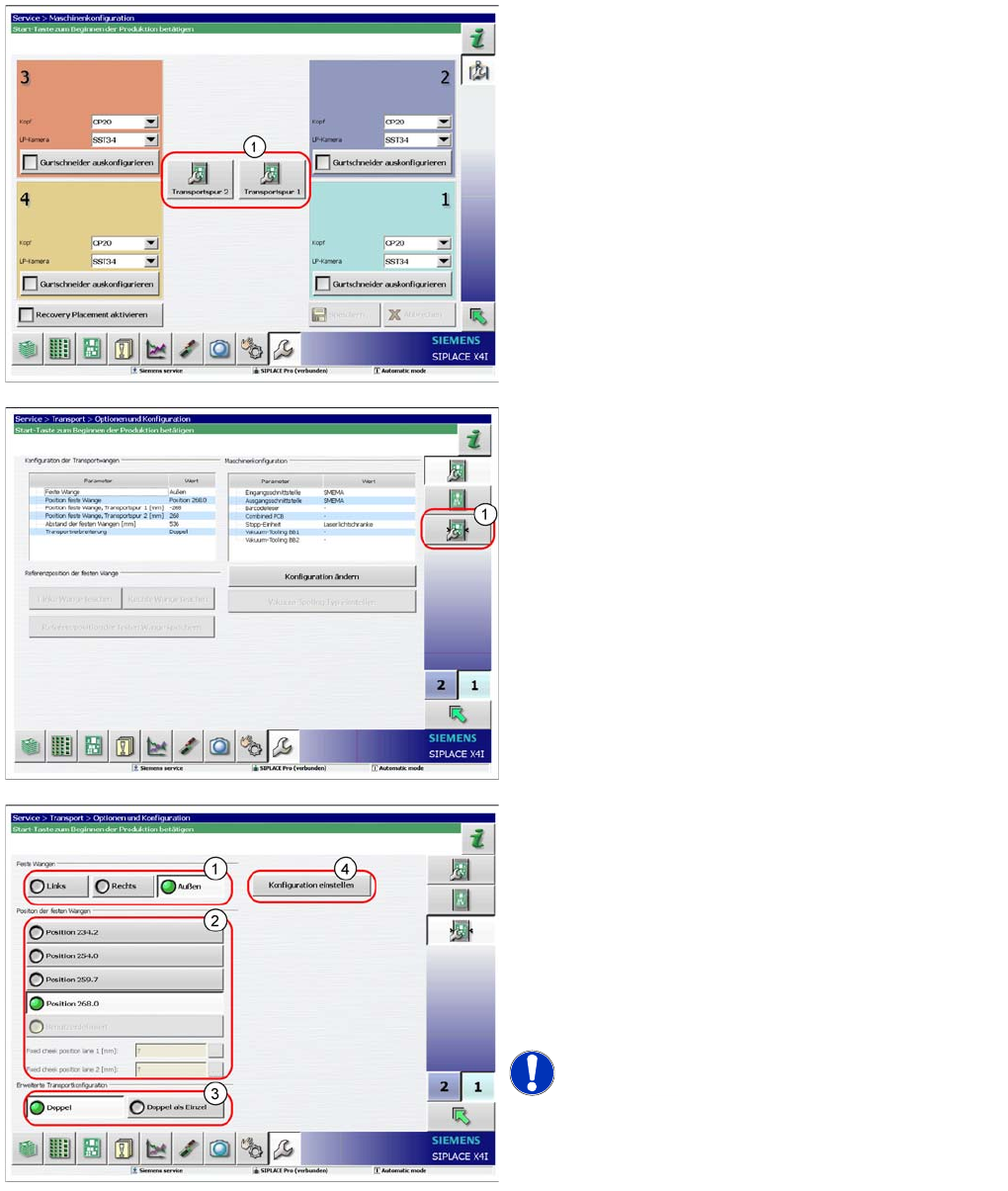

► Wählen Sie die Spur aus (1).
► Betätigen Sie den Button Transport
konfigurieren (1).
► Wählen Sie die feste Transportwange aus (1)
(Links, Rechts, Außen).
► Wählen Sie die Position der festen Transportwange
aus (2).
► Wählen Sie den Transport-Modus aus (3).
► Wählen Sie den Button Konfiguration
Einstellen (4) um die Transportwangen zu
verstellen.
HINWEIS! Dieses Menü erscheint bei Einzel
oder Doppeltransport.
