Kalibrierung Schneller Kopftausch Weitere Funktionen Student Guide SIPLACE X-Serie und X4I FSE 480 ▪ Ermittlung des Segmentoffsets mit dem Referenzsegment (Ermittl ung des glob alen S egmento ffsets (Kopfoffset) zur Leit…
Kalibrierung
Weitere Funktionen Schneller Kopftausch
479 Student Guide SIPLACE X-Serie und X4I FSE
Schneller Kopftausch
12.6.5 Schneller Kopftausch
Sehen Sie dazu auch...
13 Kopfmodularität [ ➙ 489]
Allgemein
12.6.5.1 Allgemein
Der schnelle Kopftausch ist eine neue Funktion, die es ermöglicht, einen Bestückkopf innerhalb von 15
Minuten zu wechseln.
Im ersten Schritt mit der Software 702 ist der schnelle Kopftausch nur zwischen Bestückköpfen des
gleichen Typs vorgesehen.
Voraussetzungen:
▪ SW 702 und die aktuellen eSW Versionen
▪ Die Bestückköpfe in der Maschine haben die Kalibrierdaten im EEPROM gespeichert.
▪ Schneller Kopftausch ist nicht möglich, wenn der CPP mit stationärer Kamera getauscht wird.
▪ Der schnelle Kopftausch ist nicht für den TwinHead möglich.
Wenn diese Voraussetzungen erfüllt sind können die Köpfe getauscht werden und sind nach einer
Kurzkalibrierung einsatzbereit.
Die Kurzkalibrierung umfasst folgende Punkte:
▪ Kalibrierung der Bauelementekamera am Kopf (Ermittlung der Verdrehung des Kopfes zur
Leiterplattenkamera)

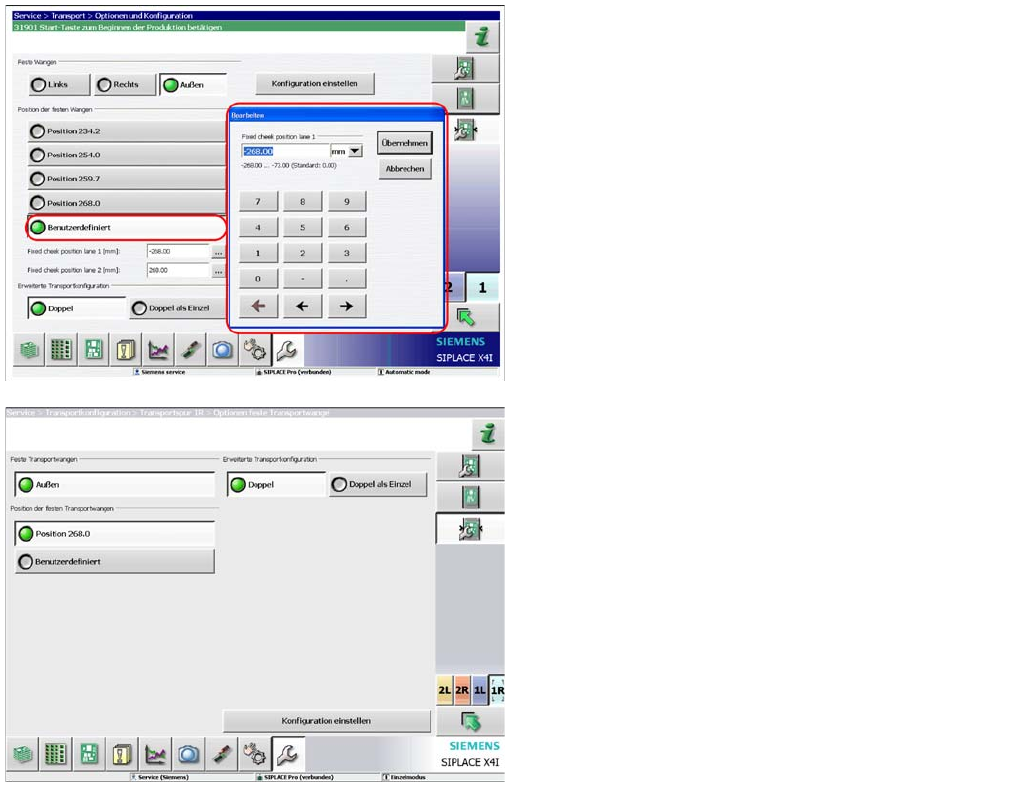

► Mit dem Button Benutzerdefiniert können Sie
die feste Transportseite einstellen.
Die Werte sind Y-Werte, bezogen auf das
Maschinen-Koordinatensystem.
Für den Quad-Lane-Transport sind die äußeren Wangen
standardmäßig die festen Wangen.
Kalibrierung
Schneller Kopftausch Weitere Funktionen
Student Guide SIPLACE X-Serie und X4I FSE 480
▪ Ermittlung des Segmentoffsets mit dem Referenzsegment (Ermittlung des globalen Segmentoffsets
(Kopfoffset) zur Leiterplattenkamera und die Positionierung über alle stationären Kameras)
Hardwareänderungen
12.6.5.2 Hardwareänderungen
▪ Kopfplatte mit Haken, Bestückkopf mit Öse
▪ Schrauben sind als Torxschrauben ausgeführt
▪ Schrauben sind verliersicher am Kopf befestigt
▪ Reduzierung der Druckluftanschlüsse am Druckverteiler, T-Stück zwischen Druckregelventil und
Rückholeinheit
Software änderung en
12.6.5.3 Softwareänderungen
Grundsätzlich kann zwischen einem kompletten Kopftausch und dem Ersatzteiltausch am Kopf, sowie
zwischen vorkalibrierten Köpfen (Daten im EEPROM) und kalibrierten Köpfen in der Maschine (keine
Daten im EEPROM) unterschieden werden.
Vorbereitungen
12.6.5.4 Vorbereitungen
Vorbereitungen für den schnellen Kopftausch für die Wartung von Bestückköpfen.
HINWEIS
Diese Hardwareänderungen gelten nur für C&P20A- und CPP-Köpfe.
Bei den kalibrierten Köpfen in der Maschine müssen
nach dem SW-Update auf die SW702 die Kopfdaten in
die EEPROMs geschrieben werden (1).
Damit sind diese Bestückköpfe für den schnellen
Kopftausch (Fast Head Exchange) vorbereitet.
Kalibrierung
Weitere Funktionen Schneller Kopftausch
481 Student Guide SIPLACE X-Serie und X4I FSE
Ablauf: Demontage Bestückköpfe
Nach dem Tau sch
12.6.5.5 Nach dem Tausch
Legende
1. Logon als Service
2. Drücken Sie den Button Service.
3. Drücken Sie den Button Schneller
Hardwaretausch.
Legende
1. Wählen Sie den Button Vorbereitung für den
Hardwaretausch.
2. Markieren Sie die Bestückköpfe, die Sie tauschen
wollen.
3. Betätigen Sie dann den Button Vorbereitung für
Tausch und Maschine Herunterfahren.
Die aktuellen Pipetten werden in den PPW abgelegt und
wenn vorhanden, Kalibrierpipetten aufgenommen. Ein
Pipetten- und ein Höhenreferenzlauf werden
durchgeführt.
Die Maschine wird jetzt Heruntergefahren und die Köpfe
können demontiert werden.
Nach dem Wiedereinschalten meldet die Maschine
Getauschte Köpfe ermittelt und erwartet eine
Kalibrierung.
1. Logon als Service
2. Drücken Sie den Button Service.
3. Drücken Sie den Button Schneller
Hardwaretausch.
