Kalibrierung Weitere Funktionen Schneller Kopftausch 481 Student Guide SIPLACE X-Serie und X4I FSE Ablauf: Demontage Bestückköpfe Nach dem Tau sch 12.6.5.5 Nach dem Tausch Legende 1. Logon als Service 2. Drücken Sie den …
Kalibrierung
Schneller Kopftausch Weitere Funktionen
Student Guide SIPLACE X-Serie und X4I FSE 480
▪ Ermittlung des Segmentoffsets mit dem Referenzsegment (Ermittlung des globalen Segmentoffsets
(Kopfoffset) zur Leiterplattenkamera und die Positionierung über alle stationären Kameras)
Hardwareänderungen
12.6.5.2 Hardwareänderungen
▪ Kopfplatte mit Haken, Bestückkopf mit Öse
▪ Schrauben sind als Torxschrauben ausgeführt
▪ Schrauben sind verliersicher am Kopf befestigt
▪ Reduzierung der Druckluftanschlüsse am Druckverteiler, T-Stück zwischen Druckregelventil und
Rückholeinheit
Software änderung en
12.6.5.3 Softwareänderungen
Grundsätzlich kann zwischen einem kompletten Kopftausch und dem Ersatzteiltausch am Kopf, sowie
zwischen vorkalibrierten Köpfen (Daten im EEPROM) und kalibrierten Köpfen in der Maschine (keine
Daten im EEPROM) unterschieden werden.
Vorbereitungen
12.6.5.4 Vorbereitungen
Vorbereitungen für den schnellen Kopftausch für die Wartung von Bestückköpfen.
HINWEIS
Diese Hardwareänderungen gelten nur für C&P20A- und CPP-Köpfe.

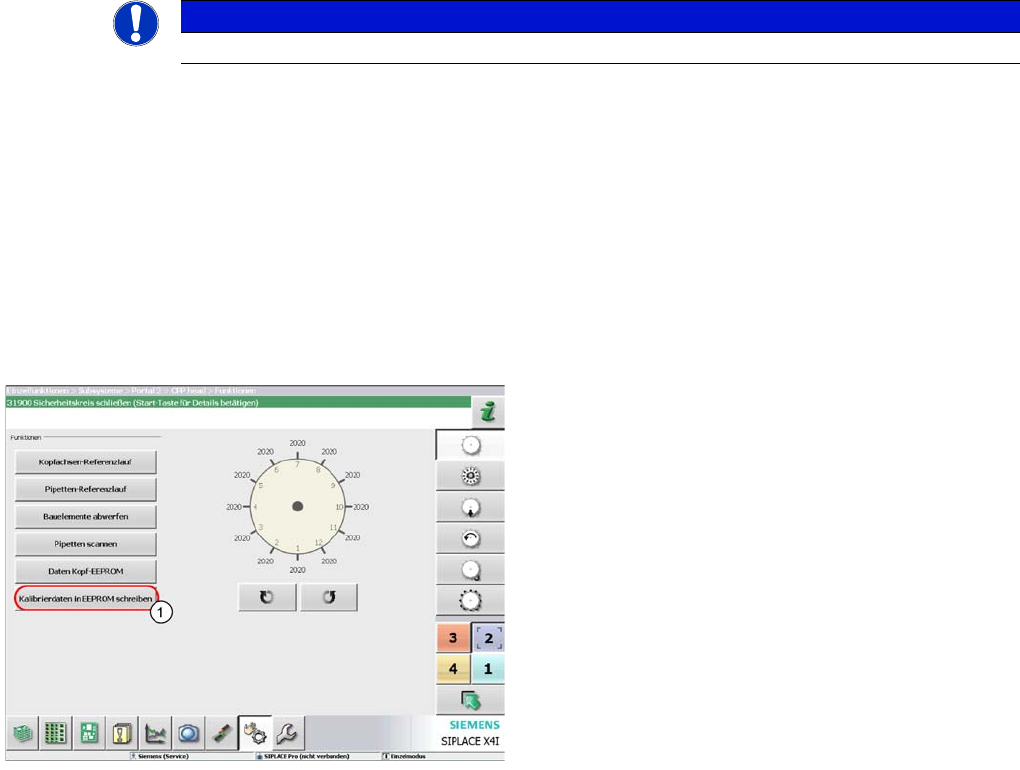

Bei den kalibrierten Köpfen in der Maschine müssen
nach dem SW-Update auf die SW702 die Kopfdaten in
die EEPROMs geschrieben werden (1).
Damit sind diese Bestückköpfe für den schnellen
Kopftausch (Fast Head Exchange) vorbereitet.
Kalibrierung
Weitere Funktionen Schneller Kopftausch
481 Student Guide SIPLACE X-Serie und X4I FSE
Ablauf: Demontage Bestückköpfe
Nach dem Tau sch
12.6.5.5 Nach dem Tausch

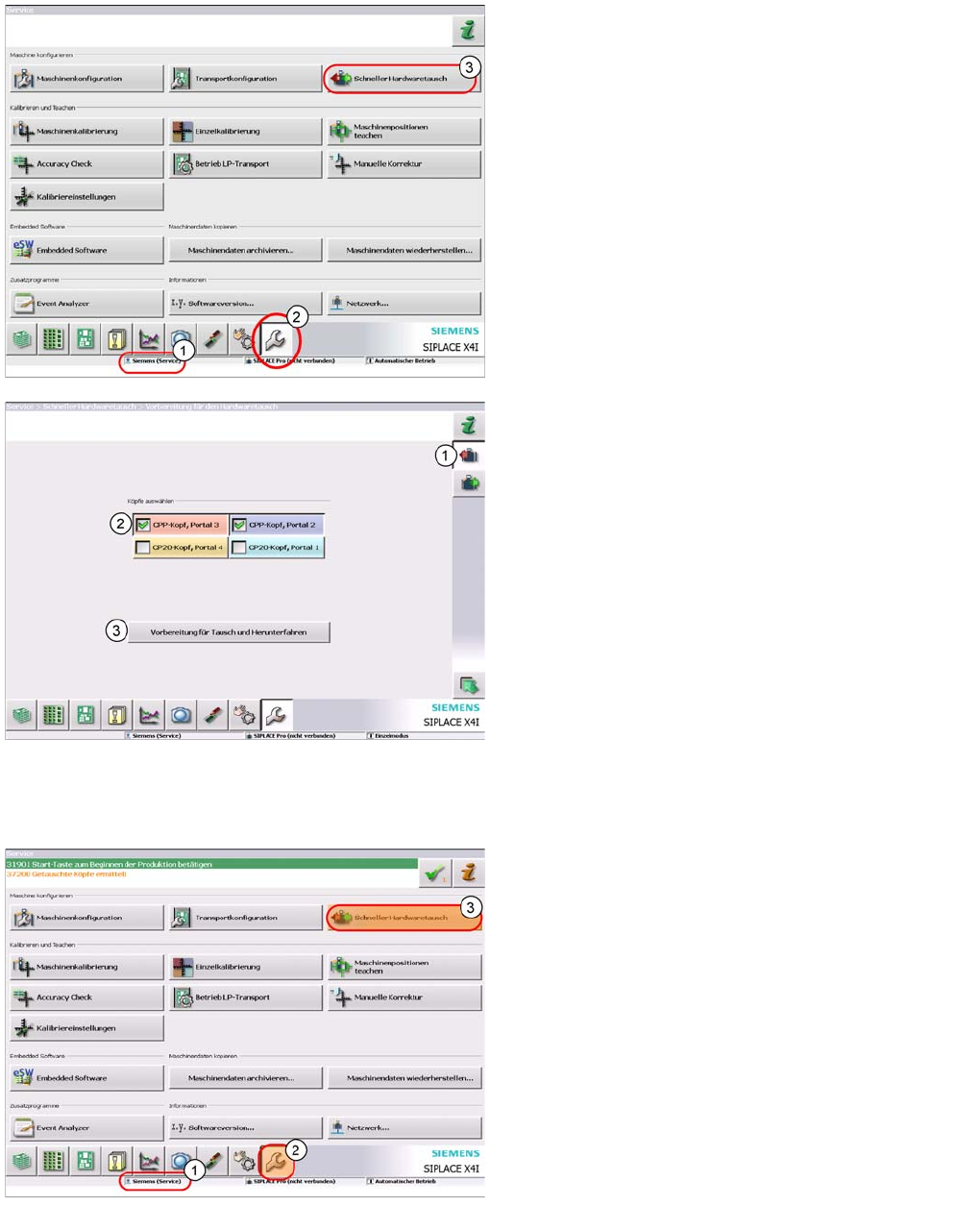

Legende
1. Logon als Service
2. Drücken Sie den Button Service.
3. Drücken Sie den Button Schneller
Hardwaretausch.
Legende
1. Wählen Sie den Button Vorbereitung für den
Hardwaretausch.
2. Markieren Sie die Bestückköpfe, die Sie tauschen
wollen.
3. Betätigen Sie dann den Button Vorbereitung für
Tausch und Maschine Herunterfahren.
Die aktuellen Pipetten werden in den PPW abgelegt und
wenn vorhanden, Kalibrierpipetten aufgenommen. Ein
Pipetten- und ein Höhenreferenzlauf werden
durchgeführt.
Die Maschine wird jetzt Heruntergefahren und die Köpfe
können demontiert werden.
Nach dem Wiedereinschalten meldet die Maschine
Getauschte Köpfe ermittelt und erwartet eine
Kalibrierung.
1. Logon als Service
2. Drücken Sie den Button Service.
3. Drücken Sie den Button Schneller
Hardwaretausch.
Kalibrierung
Schneller Kopftausch Weitere Funktionen
Student Guide SIPLACE X-Serie und X4I FSE 482
Im Reparaturfall ist es nicht möglich, um einen definierten Zustand zu erreichen, die Pipetten von einem
defekten Kopf in den Pipettenwechsler zurückzulegen. Nach dem Kopftausch hat sich die SW die
Pipettenkonfiguration vom defekten Kopf und im Pipettenwechsler (PPW) gemerkt. Der Bediener hat
hier die Möglichkeit die Garagen wieder so, wie vor dem Ausfall des Kopfes, aufzufüllen. Das heißt der
neu montierte Kopf ist mit Kalibrierpipetten ausgerüstet, diese werden nach der Kalibrierung
automatisch abgeworfen. Nach Auftragsvorgabe können dann die erforderlichen Pipetten abgeholt und
mit der Produktion gestartet werden.

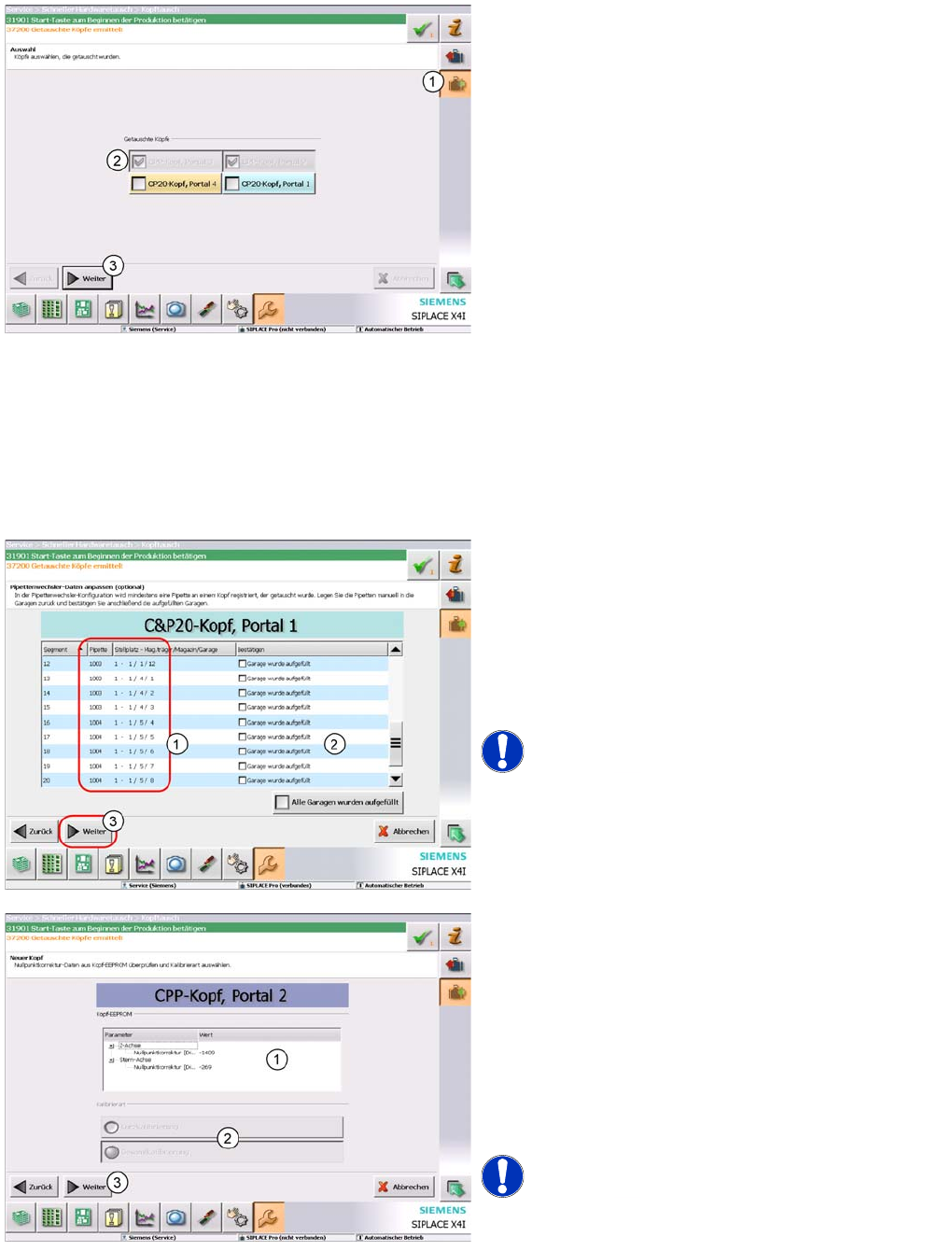

1. Drücken Sie den Button Kopftausch.
2. Die ermittelten Köpfe sind gekennzeichnet und grau
hinterlegt.
3. Drücken Sie den Button Next.
1. Anzeige welche Pipette am defektem Kopf war und
damit im PPW fehlt (Stellplatz, PPW-Träger, Magazin
und Garage).
2. Wird die Garage mit der Pipette aufgefüllt, so erfolgt
hier die Bestätigung. Die Produktion kann nach der
Kalibrierung gleich wieder gestartet werden.
3. Drücken Sie den Button Weiter.
HINWEIS! Der Punkt kann auch mit
übersprungen werden. In diesem Fall muss allerdings
vor dem Produktionsstart der PPW aufgefüllt werden.
Weiter
1. Die Kopfspezifischen Daten aus dem EEPROM
werden beim Hochlauf der Maschine automatisch in
die Maschinendaten übertragen.
Überprüfung der Werte!
2. Wählen Sie die Kalibrierart.
Wählen Sie Kurzkalibrierung, wenn
vorkalibrierte Köpfe montiert wurden. Ansonsten
wählen Sie Gesamtkalibrierung.
3. Drücken Sie den Button Weiter.
HINWEIS! Dieser Dialog erscheint für jeden
getauschten Kopf!
