Kopfmodularität Kalibrieren Kopfmodularität TwinHead auf CPP/C&P Student Guide SIPLACE X-Serie und X4I FSE 496 Kopfmodula rität Tw inHead auf CPP/C&P 13.5 Kopfmodularität TwinHead auf CPP/C&P Ablaufdiagramm K…
Kopfmodularität
Kopfmodularität CPP/C&P auf TwinHead Kalibrieren
495 Student Guide SIPLACE X-Serie und X4I FSE
Kopfmodularität CPP/C&P auf TwinHead
13.4 Kopfmodularität CPP/C&P auf TwinHead
Ablaufdiagramm Kopftausch CPP/C&P auf TwinHead
Kopfmodularität
Kalibrieren Kopfmodularität TwinHead auf CPP/C&P
Student Guide SIPLACE X-Serie und X4I FSE 496
Kopfmodularität TwinHead auf CPP/C&P
13.5 Kopfmodularität TwinHead auf CPP/C&P

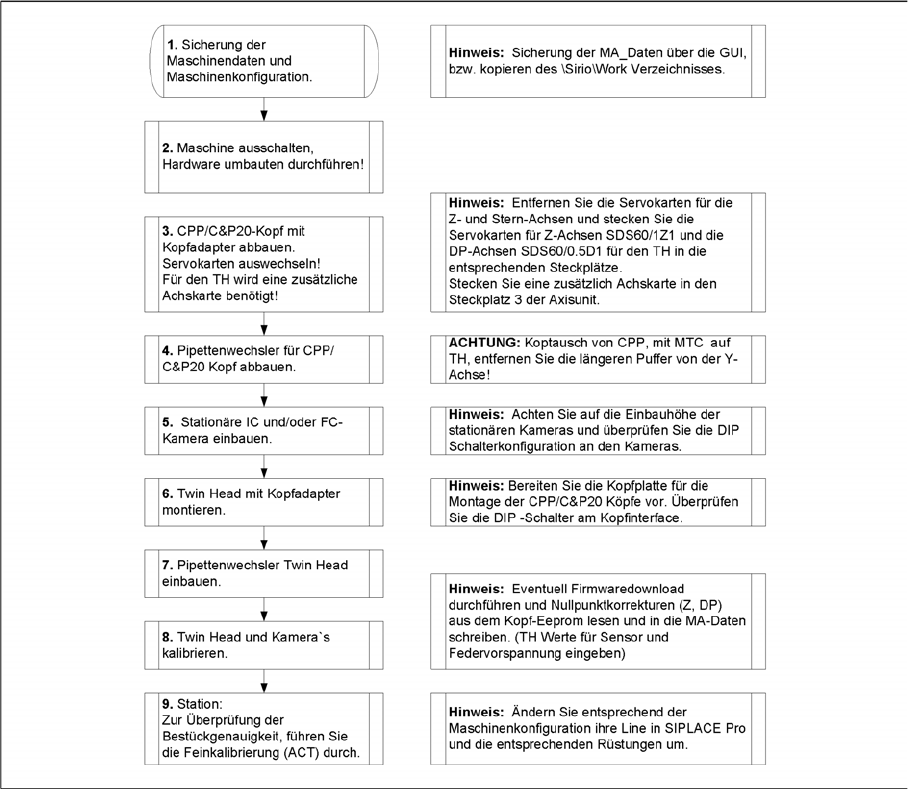

Ablaufdiagramm Kopftausch TwinHead auf CPP/C&P
Kopfmodularität C&P2 0A- auf CPP-Kopf
13.6 Kopfmodularität C&P20A- auf CPP-Kopf
Vorbereitung:
► Legen Sie von allen Köpfen, auch wenn sie nicht getauscht werden die Pipetten in die
Pipettenwechsler ab.
► Sichern Sie die Maschinendaten mit Maschinendaten archivieren.
► Schalten Sie die Maschine aus.
HINWEIS
Nach dem Umbau wird beim Wiedereinschalten eine neue Autokonfigurationsdatei erstellt.
Kopfmodularität
Kopfmodularität C&P20A- auf CPP-Kopf Kalibrieren
497 Student Guide SIPLACE X-Serie und X4I FSE
► Demontieren Sie den C&P20A-Bestückkopf.
Schützen Sie den BE-Sensor, in dem Sie den roten Gummischlauch auf die Prismen stecken und
den BE-Tisch entfernen.
⇨ Entfernen Sie den schwarzen Druckluftschlauch vom Verteiler und vom Kopf.
⇨ Lösen Sie die Flachbandkabel vom Kopfadapter und lassen Sie diese am Kopf.
► Bereiten Sie die Kopfplatte wie nachfolgend Beschrieben vor.
Vorbereitung der X-Motorplatte (Kopfplatte)
► Entfernen Sie den Kabelhalter (1).
► Kontrollieren Sie die Länge der Zentrierstifte (2) vor der Montage eines CPP-Kopfes.
Diese dürfen nur 4,0 mm (Toleranz: -0,2 mm) aus der Kopfplatte herausragen.
► Entfernen Sie die Madenschrauben (3) aus der Kopfplatte.
VORSICHT
Stehen die Zentrierstifte mehr als 4,0 mm aus der Kopfplatte heraus, dann kommt es bei der
Montage des CPP-Kopfes zur Zerstörung der Inkrementalscheibe der Sternachse (Glas)!
