Kopfmodularität
Kopfmodularität C&P20A- auf CPP-Kopf Kalibrieren
497 Student Guide SIPLACE X-Serie und X4I FSE
► Demontieren Sie den C&P20A-Bestückkopf.
Schützen Sie den BE-Sensor, in dem Sie den roten Gummischlauch auf die Prismen stecken und
den BE-Tisch entfernen.
⇨ Entfernen Sie den schwarzen Druckluftschlauch vom Verteiler und vom Kopf.
⇨ Lösen Sie die Flachbandkabel vom Kopfadapter und lassen Sie diese am Kopf.
► Bereiten Sie die Kopfplatte wie nachfolgend Beschrieben vor.
Vorbereitung der X-Motorplatte (Kopfplatte)
► Entfernen Sie den Kabelhalter (1).
► Kontrollieren Sie die Länge der Zentrierstifte (2) vor der Montage eines CPP-Kopfes.
Diese dürfen nur 4,0 mm (Toleranz: -0,2 mm) aus der Kopfplatte herausragen.
► Entfernen Sie die Madenschrauben (3) aus der Kopfplatte.
VORSICHT
Stehen die Zentrierstifte mehr als 4,0 mm aus der Kopfplatte heraus, dann kommt es bei der
Montage des CPP-Kopfes zur Zerstörung der Inkrementalscheibe der Sternachse (Glas)!
Kopfmodularität
CPP Vorbereitung Kopfplatte
Student Guide SIPLACE X-Serie und X4I FSE 498
► Dichten Sie die Anschraubbohrungen vom C&P20A mit diesen Madenschrauben ab (3).
Dichten sie die Gewinde der Madenschrauben mit Loctite 511 ab.
► Montieren Sie den CPP-Kopf mit 4 Schrauben M4x18 und 2,7 Nm.
Vorbereitung Kopfplatte
13.7 Vorbereitung Kopfplatte
CPP
13.7.1 CPP
Legende
1. Rückansicht
2. Vorderansicht
3. Anschluss Haltekreis
4. Anschluss Rückholzylinder
5. Anschluss Druckregelventil
► Stecken Sie die Flachbandkabel und die
Pneumatikschläuche an und verlegen Sie diese
ordnungsgemäß.
HINWEIS
Ab der Maschinennummer B079 ist diese Kopfplatte verbaut. Diese unterscheidet sich nur
durch die links unten angebrachte Verlängerung.
Kopfmodularität
Vorbereitung Kopfplatte C&P20A
499 Student Guide SIPLACE X-Serie und X4I FSE
C&P20A
13.7.2 C&P20A
VORSICHT

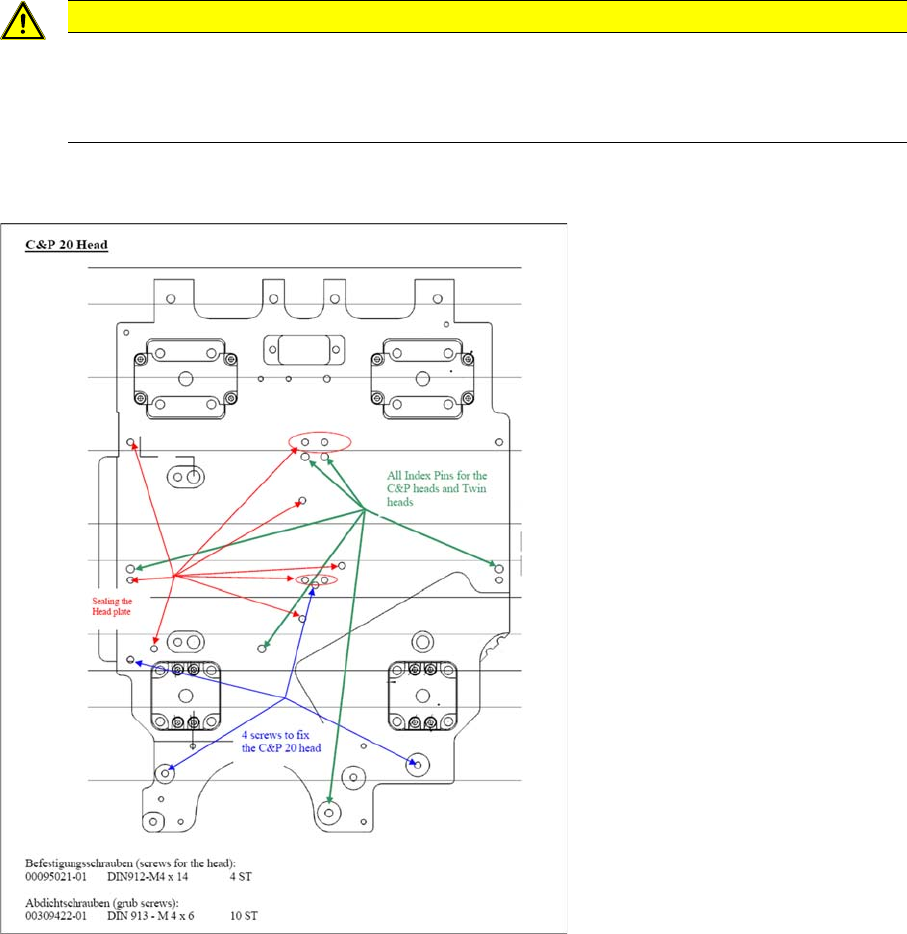

Bevor ein CPP-Kopf angebaut wird ist unbedingt die Länge der Zentrierstifte zu kontrollieren.
Die Zentrierstifte dürfen maximal 4,0 mm (Toleranz: -0,2 mm) aus der Kopfplatte
herausstehen. Sind diese länger, dann kommt es zur Zerstörung der Inkrementalscheibe des
Sterns.
