Kopfmodularität Anschlüsse am Druckluftverteiler TwinHead 501 Student Guide SIPLACE X-Serie und X4I FSE Pneumatikverteiler für Kabelschlepp CFK02/0 4

100%1 / 596
Kopfmodularität
TwinHead Anschlüsse am Druckluftverteiler
Student Guide SIPLACE X-Serie und X4I FSE 500
TwinHead
13.7.3 TwinHead
Anschlüsse am Druckluftverteiler
13.8 Anschlüsse am Druckluftverteiler

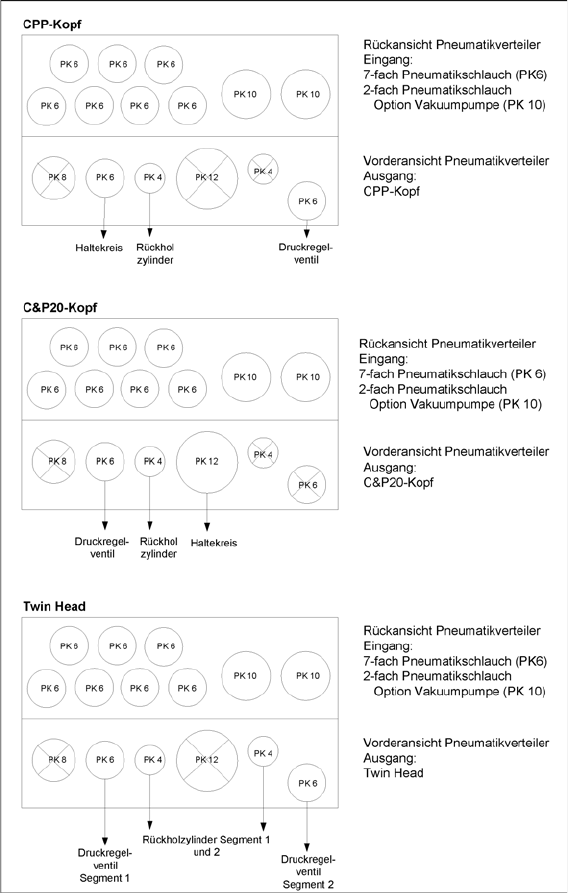

Es gibt zwei verschiedene Pneumatikverteiler, die unter dem Kopfinterface befestigt sind.
Diese sind abhängig von der Kabelschleppversion. D. h. für das alte Kabelschlepp auf den Portalen
CFK 02 und 04 werden die alten Pneumatikverteiler eingesetzt und für das Portal CFK 06 mit der Option
Vakuumpumpe wird der Druckluftverteiler Version 02 eingesetzt.
Für Bestückköpfe, welche für Fast-Head-Exchange vorbereitet sind, wird die Druckluft für das
Druckregelventil und den Rückholzylinder über eine Versorgungsleitung vom Druckluftverteiler zur
Verfügung gestellt.
Kopfmodularität
Anschlüsse am Druckluftverteiler TwinHead
501 Student Guide SIPLACE X-Serie und X4I FSE
Pneumatikverteiler für Kabelschlepp CFK02/04
Kopfmodularität
TwinHead Steckplätze in der Axis Unit
Student Guide SIPLACE X-Serie und X4I FSE 502
Pneumatikverteiler für Kabelschlepp CFK06
Steckplätze in der Axis Unit
13.9 Steckplätze in der Axis Unit
Durch die Weiterentwicklung der X-Serie mit der SW603 und der Achskarte A364 ergeben sich neue
Kopfkonfigurationsmöglichkeiten und Achsbelegungen auf der Achskarte.
Allgemeine Beschreibung der Servo- und Achkartenbelegung
Für die X-Serien Maschinen wird grundsätzlich zwischen der X2-Maschine mit einer Axis Unit in BB2
und den X3- und X4-Maschinen mit zwei Axis Units in BB1 und BB2 unterschieden. Zusätzlich kommen
die verschiedenen Kopfkonfigurationen an den Portalen und deren Belegung der Servo- und Achskarten
in den Axis Units hinzu.
Achskartenbelegung:
Unabhängig von der Axis Unit 1 oder 2 gilt:
1. Max. 3 Achskarten pro Axis Unit (Slot 1-3)
2. Achskarte im Slot 1 immer für das niederwertige Portal im Bestückbereich
Belegung (von oben nach unten) X, Y, Stern, Z) für TH (X, Y, Z_segment 2, Z_segment 1)
