Kopfmodularität Axis Unit A364 Steckplätze in der Axis Unit Student Guide SIPLACE X-Serie und X4I FSE 508 Axis Unit A364 mit TwinHead 13.9.1.5 Axis Unit A364 mit TwinHead Legende 1 Se rvoverstä rker Z-Achs e Segment 2 5 …
Kopfmodularität
Steckplätze in der Axis Unit Axis Unit A364
507 Student Guide SIPLACE X-Serie und X4I FSE

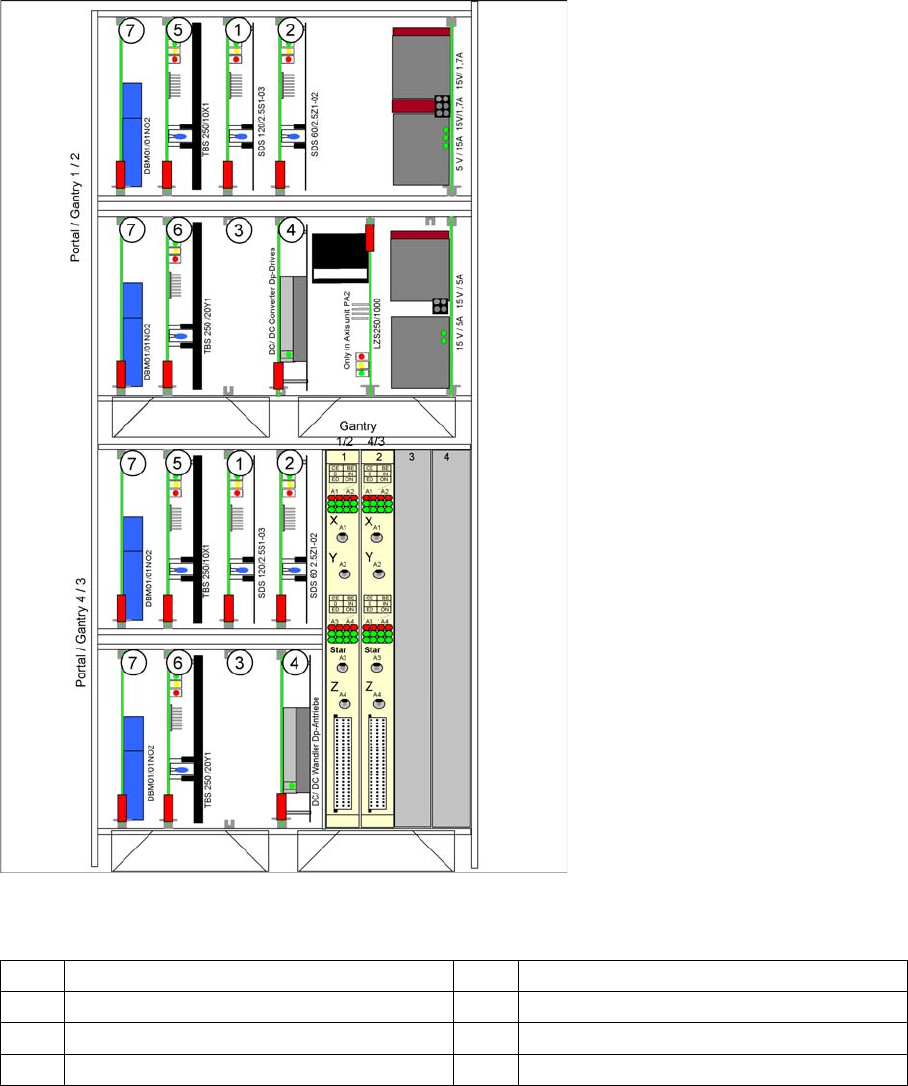

Axis Unit A364 mit C&P20A-C&P20A
13.9.1.4 Axis Unit A364 mit C&P20A-C&P20A
Legende
1 Servoverstärker Stern-Achse 5 Servoverstärker X-Achsen
2 Servoverstärker Z-Achse 6 Servoverstärker Y-Achsen
3 Frei 7 Bremsplatine für jede X- und Y-Achse
4 24 V DC/DC-Wandler DP-Antriebe
Kopfmodularität
Axis Unit A364 Steckplätze in der Axis Unit
Student Guide SIPLACE X-Serie und X4I FSE 508
Axis Unit A364 mit TwinHead
13.9.1.5 Axis Unit A364 mit TwinHead
Legende
1 Servoverstärker Z-Achse Segment 2 5 Servokarte X-Achse Bestückbereich 2
Portal 3
2 Servoverstärker Z-Achse Segment 1 6 Servokarte Y-Achse Bestückbereich 2 für
Portal 3
3 Servoverstärker D-Achse Segment 2 7 Bremsplatine für je X- und Y-Achse
4 Servoverstärker D-Achse Segment 1
Kopfmodularität
Anschlüsse Hotlink Karte (Box PC) Axis Unit A364
509 Student Guide SIPLACE X-Serie und X4I FSE
Anschlüsse Hotlink Karte (Box PC)
13.10 Anschlüsse Hotlink Karte (Box PC)
VORSICHT
Hotlink-Kabel
Hotlink-Kabel die nicht benutzt werden, dürfen nicht angesteckt werden!
Hotlink-Kabel nicht verwechseln mit Twisted-Pair-Kabel!
