MTC2 Technische Daten Überblick Student Guide SIPLACE X-Serie und X4I FSE 514 Technische D aten 14.1.3 Technische Daten Abmessungen, Gewicht, sonstige Daten 14.1.3.1 Abmessungen, Gewicht, sonstige Daten Elektrische Ansch…
MTC2
Überblick Turmbelegung und -numerierung
513 Student Guide SIPLACE X-Serie und X4I FSE
Die FMTs werden in horizontaler Richtung ebenfalls über Linearschlitten bewegt, die jeweils durch einen
Servomotor mit Riemenantrieb angetrieben werden. Dazu greift ein Mitnehmer in den FMT seitlich ein
und fährt diesen aus der Kassette in die Abholposition. Nachdem die SIPLACE-Station die benötigten
BEs aus dem Flächenmagazin aufgenommen hat, wird der FMT wieder zurück in die Kassette gefahren.
Die Übergabe der FMTs zwischen der Hub- und Zuführachse erfolgt über definierte Übergabe- bzw.
Entnahmepositionen. Sicherheitsabfragen der Software gewährleisten, dass die Lage der Kassetten
und der FMTs beim Verfahren der Hub- und Zuführachse korrekt sind.
Beide Türme können unabhängig voneinander gerüstet werden. Während ein Turm nachgefüllt wird,
kann der zweite die SIPLACE-Station weiter mit BEs versorgen. Dadurch wird eine Unterbrechung des
Bestückablaufs vermieden. Eine Ausnahme bildet die Verwendung von Sonder-Flächenmagazinen, da
diese nur in einem Turm gerüstet werden können.
Der MTC2 kann anstelle eines BE-Wagens an die SIPLACE-Station angedockt werden. Ein eigener
Einschubrahmen nimmt den MTC2 auf und fixiert diesen über zwei Passstifte. Die genaue Position wird
beim Referenzlauf der SIPLACE-Station über zwei Passmarken vermessen. Beim Austausch kann der
MTC2 auf eigenen Rädern verfahren werden.
Die Umstellung auf die verschiedenen Grundhöhen (Europa und SMEMA) erfolgt während der
Inbetriebnahmephase, kann aber später noch ohne zusätzliche Hilfsmittel verändert werden. Die
Verstellung der Höhe beim Andocken an die SIPLACE-Station erfolgt über einen Kurbelmechanismus.
Turmbelegung und -numerierung
14.1.2 Turmbelegung und -numerierung

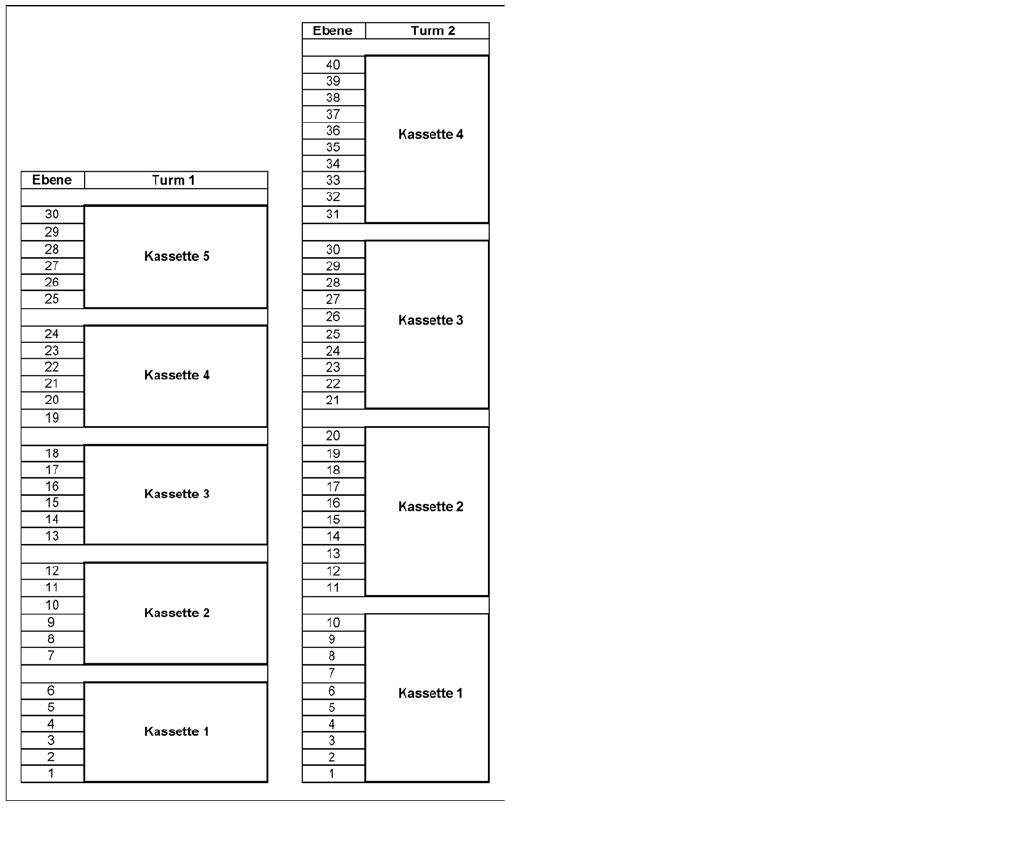

Nummerierung der Ebenen im Turm 1 und Turm 2
Mit dem MTC2 an der SIPLACE-Station ist es möglich,
bis zu 100 JEDEC-Flächenmagazine in FMTs zu rüsten
und vollautomatisch zu wechseln. Die Ebenen für die
Flächenmagazine sind pro Turm von unten nach oben
ansteigend durchnumeriert (1 - 30 bei Turm 1 und 1 - 40
bei Turm 2). Bei höheren Flächenmagazinen (hohe
JEDEC-Flächenmagazine oder Sonder-
Flächenmagazine) wird nur jede zweite oder dritte Ebene
belegt.
Die Hubachse von Turm 1 kann 5 Kassetten mit jeweils
bis zu 6 Flächenmagazin-Träger XL (FMT XL)
aufnehmen. In ein FMT XL können entweder zwei
JEDEC-Flächenmagazine oder beliebige Sonder-
Flächenmagazine eingelegt werden.
Die Hubachse von Turm 2 kann 4 Kassetten mit jeweils
bis zu 10 Flächenmagazin-Trägern (FMT) aufnehmen. In
ein FMT kann ein JEDEC-Flächenmagazin eingelegt
werden.
MTC2
Technische Daten Überblick
Student Guide SIPLACE X-Serie und X4I FSE 514
Technische Daten
14.1.3 Technische Daten
Abmessungen, Gewicht, sonstige Daten
14.1.3.1 Abmessungen, Gewicht, sonstige Daten
Elektrische Anschlusswerte
14.1.3.2 Elektrische Anschlusswerte
Geräuschemissionsangabe
14.1.3.3 Geräuschemissionsangabe
Zulässige Umwelteinflüsse
14.1.3.4 Zulässige Umwelteinflüsse
Turm 1 (XL) Turm 2
Abmessungen (L x B x H) (1340 x 610 x 1490/1660) mm
Gewicht (Grundausstattung) ca. 500 kg (mit Kassetten und FMTs)
Gewicht (vollst. gerüstet) ca. 534 kg (mit BEs)
Gewicht (bewegte Massen) ca. 80 kg ca. 43,5 kg
Kassetten-Größe (L x B x H) (391,2 x 305,6 x 93,3) mm (352,7 x 154,8 x 133,8) mm
Kassetten-Gewicht
(vollst. gerüstet)
ca. 11 kg ca. 7,5 kg
FMT-Größe (L x B x H) (386,5 x 295,8 x 11,1) mm (371 x 146 x 10,1) mm
Teilung Kassette zu Kassette 96 mm 135 mm
Teilung Ebene zu Ebene 12 mm 11,8 mm
Hub vertikal 444 mm (1. bis 30. FMT) 511,2 mm (1. bis 40. FMT)
Hub horizontal ca. 647 mm ca. 638 mm
(zwischen Entnahme- und Übergabeposition)
Speicherkapazität 30 FMT XL mit 40 FMT mit
60 JEDEC- oder 30 Sonder-FM
max. Größe
40 JEDEC-FM
Wechselzeit (über 5 Ebenen) ca. 2 s ca. 1,5 s
maximale BE-Höhe
(inkl. FMT)
30 mm 15,5 mm
(bei FM-Höhe > 7,62 mm muss 1 Ebene frei bleiben,
bei FM-Höhe >12,19 mm müssen 2 Ebenen frei bleiben)
max. Bodenbelastung
(vollst. gerüstet)
6,93 kg/cm
2
bzw. 356 kg/cm
2
pro Fuß pro Rolle
Anschlussspannung 3 x 400 V~, 50 Hz (Europa)
3 x 208 V~, 60 Hz (USA)
Gesamtleistung 1,5 kW
Nennstrom 2,7 A bei 3 x 400 V~
4,2 A bei 3 x 208 V~
Absicherung 3 x 16 A
Nennstromaufnahme des größten Verbrauchers 2A
Maximale Geräuschentwicklung 74 dB (A)
Raumtemperatur zwischen 15°C und 35°C
Luftfeuchtigkeit 30 - 75%
(Im Mittel nicht höher als 45%, so dass
Kondensation an der Maschine auf jeden Fall
ausgeschlossen ist.)
MTC2
Überblick Betriebssicherheit
515 Student Guide SIPLACE X-Serie und X4I FSE
Betriebssicherheit
14.1.4 Betriebssicherheit
Sicherheitshinweise
14.1.4.1 Sicherheitshinweise
Warnschilder- und Hinweisschilder am MTC2
Warnschilder- und Hinweisschilder am MTC2
VORSICHT
Auf den folgenden Seiten sind nur die wichtigsten Sicherheitshinweise aufgeführt.
► Bitte beachten Sie die Sicherheitshinweise aus den gültigen Betriebsanleitungen.
Lage der Warnschilder am MTC2 (rechte Seite)
Legende
1. Hinweisschild unter dem Hauptschalter
2. Warnschilder auf den Verkleidungen im Bereich der
Elektroteile
3. Warnschild im Bereich der Hubachsen-Motoren
4. Warnschilder im Bereich der Zahnriemen der
Hubachse und Zuführachse
5. Warnschilder im Zuführbereich und im Bereich des
Hubrahmens
6. Warnschilder im Nachfüllbereich (hinter den
Schutztüren)
7. Hinweisschild beim Erdungskontaktpunkt
8. Warnschilder auf den Abdeckungen der
Motorsteuerung (unterhalb der Verkleidung)
9. Belastungsverbot im Bereich der Zuführachse
10. Hinweisschilder oberhalb der Führungen für den
Gabelstapler
11. Hinweisschild für die Kurbeleinrichtung
