MTC2 Überblick Betriebssicherheit 515 Student Guide SIPLACE X-Serie und X4I FSE Betriebss icherheit 14.1.4 Betriebssicherheit Sicherheit shinweise 14.1.4.1 Sicherheitshinweise Warnschild er- und Hi nweisschil der am MT C…
MTC2
Technische Daten Überblick
Student Guide SIPLACE X-Serie und X4I FSE 514
Technische Daten
14.1.3 Technische Daten
Abmessungen, Gewicht, sonstige Daten
14.1.3.1 Abmessungen, Gewicht, sonstige Daten
Elektrische Anschlusswerte
14.1.3.2 Elektrische Anschlusswerte
Geräuschemissionsangabe
14.1.3.3 Geräuschemissionsangabe
Zulässige Umwelteinflüsse
14.1.3.4 Zulässige Umwelteinflüsse
Turm 1 (XL) Turm 2
Abmessungen (L x B x H) (1340 x 610 x 1490/1660) mm
Gewicht (Grundausstattung) ca. 500 kg (mit Kassetten und FMTs)
Gewicht (vollst. gerüstet) ca. 534 kg (mit BEs)
Gewicht (bewegte Massen) ca. 80 kg ca. 43,5 kg
Kassetten-Größe (L x B x H) (391,2 x 305,6 x 93,3) mm (352,7 x 154,8 x 133,8) mm
Kassetten-Gewicht
(vollst. gerüstet)
ca. 11 kg ca. 7,5 kg
FMT-Größe (L x B x H) (386,5 x 295,8 x 11,1) mm (371 x 146 x 10,1) mm
Teilung Kassette zu Kassette 96 mm 135 mm
Teilung Ebene zu Ebene 12 mm 11,8 mm
Hub vertikal 444 mm (1. bis 30. FMT) 511,2 mm (1. bis 40. FMT)
Hub horizontal ca. 647 mm ca. 638 mm
(zwischen Entnahme- und Übergabeposition)
Speicherkapazität 30 FMT XL mit 40 FMT mit
60 JEDEC- oder 30 Sonder-FM
max. Größe
40 JEDEC-FM
Wechselzeit (über 5 Ebenen) ca. 2 s ca. 1,5 s
maximale BE-Höhe
(inkl. FMT)
30 mm 15,5 mm
(bei FM-Höhe > 7,62 mm muss 1 Ebene frei bleiben,
bei FM-Höhe >12,19 mm müssen 2 Ebenen frei bleiben)
max. Bodenbelastung
(vollst. gerüstet)
6,93 kg/cm
2
bzw. 356 kg/cm
2
pro Fuß pro Rolle
Anschlussspannung 3 x 400 V~, 50 Hz (Europa)
3 x 208 V~, 60 Hz (USA)
Gesamtleistung 1,5 kW
Nennstrom 2,7 A bei 3 x 400 V~
4,2 A bei 3 x 208 V~
Absicherung 3 x 16 A
Nennstromaufnahme des größten Verbrauchers 2A
Maximale Geräuschentwicklung 74 dB (A)
Raumtemperatur zwischen 15°C und 35°C
Luftfeuchtigkeit 30 - 75%
(Im Mittel nicht höher als 45%, so dass
Kondensation an der Maschine auf jeden Fall
ausgeschlossen ist.)
MTC2
Überblick Betriebssicherheit
515 Student Guide SIPLACE X-Serie und X4I FSE
Betriebssicherheit
14.1.4 Betriebssicherheit
Sicherheitshinweise
14.1.4.1 Sicherheitshinweise
Warnschilder- und Hinweisschilder am MTC2
Warnschilder- und Hinweisschilder am MTC2
VORSICHT
Auf den folgenden Seiten sind nur die wichtigsten Sicherheitshinweise aufgeführt.
► Bitte beachten Sie die Sicherheitshinweise aus den gültigen Betriebsanleitungen.

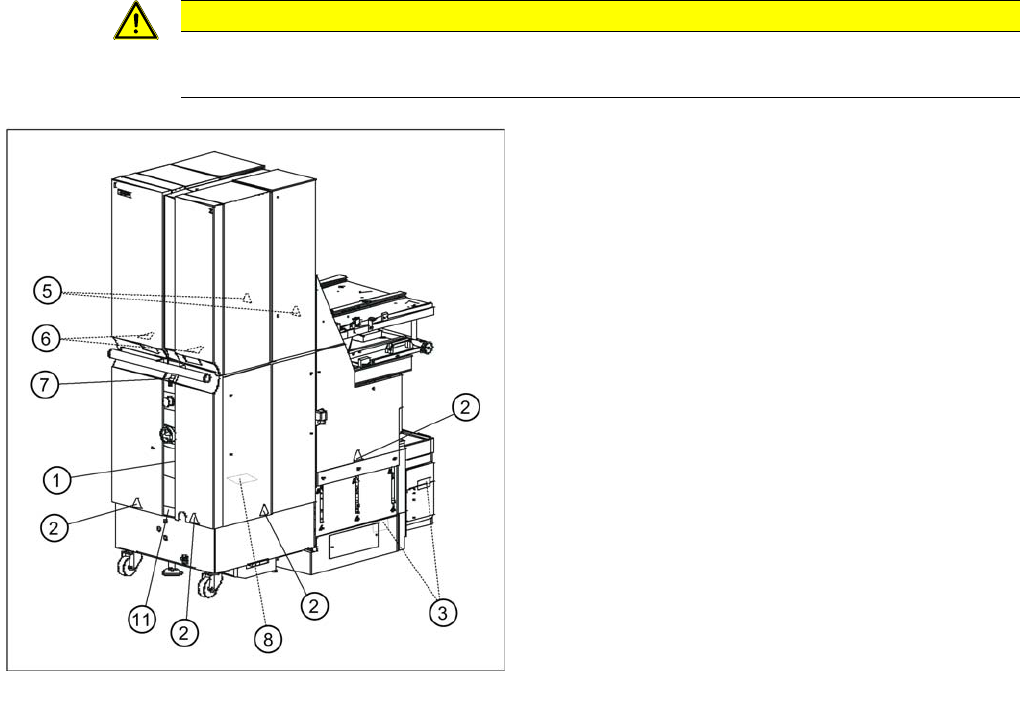

Lage der Warnschilder am MTC2 (rechte Seite)
Legende
1. Hinweisschild unter dem Hauptschalter
2. Warnschilder auf den Verkleidungen im Bereich der
Elektroteile
3. Warnschild im Bereich der Hubachsen-Motoren
4. Warnschilder im Bereich der Zahnriemen der
Hubachse und Zuführachse
5. Warnschilder im Zuführbereich und im Bereich des
Hubrahmens
6. Warnschilder im Nachfüllbereich (hinter den
Schutztüren)
7. Hinweisschild beim Erdungskontaktpunkt
8. Warnschilder auf den Abdeckungen der
Motorsteuerung (unterhalb der Verkleidung)
9. Belastungsverbot im Bereich der Zuführachse
10. Hinweisschilder oberhalb der Führungen für den
Gabelstapler
11. Hinweisschild für die Kurbeleinrichtung
MTC2
Betriebssicherheit Überblick
Student Guide SIPLACE X-Serie und X4I FSE 516
Warnschilder
Warnschilder
Hinweisschild unter dem Hauptschalter

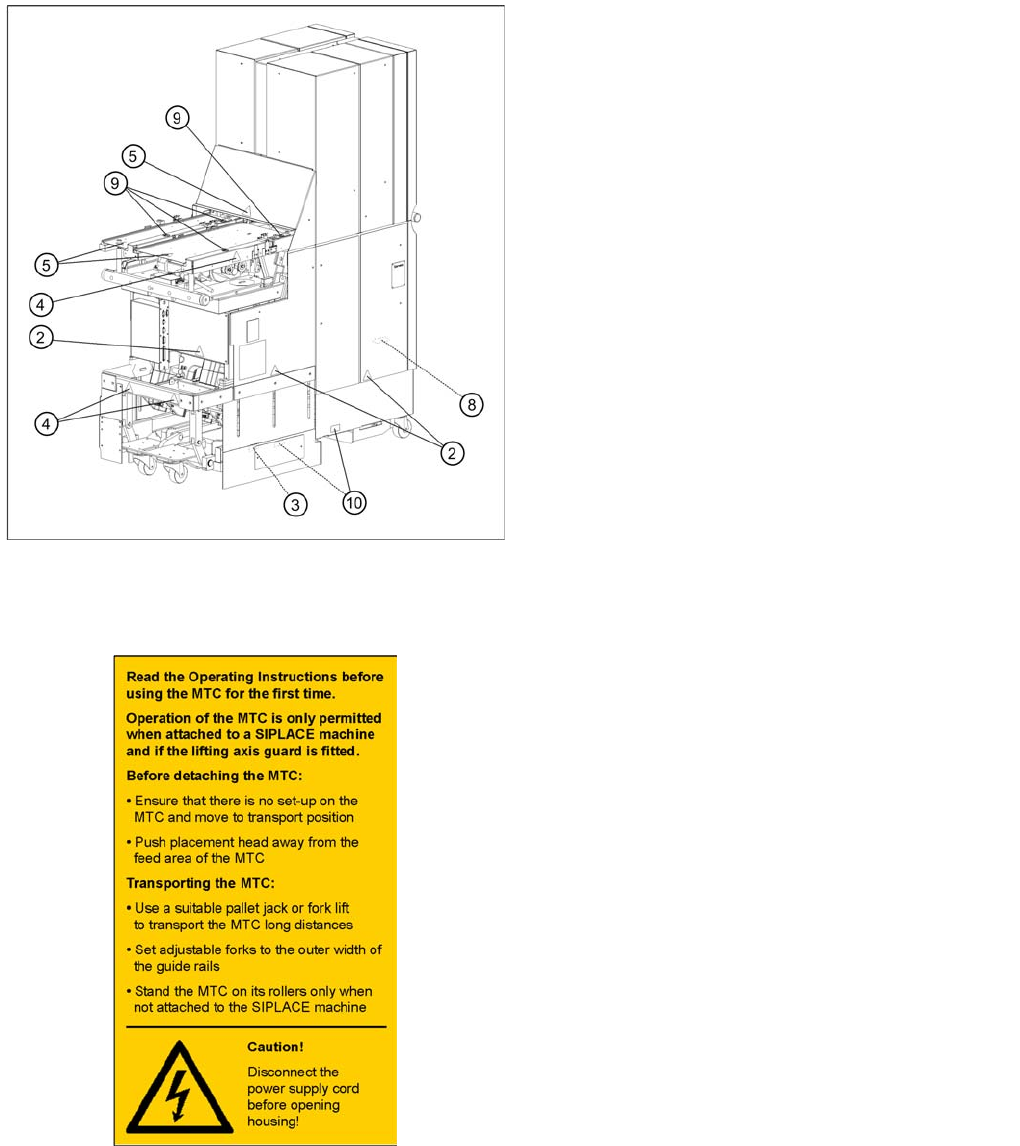

Lage der Warnschilder am MTC2 (linke Seite)
Legende
1. Hinweisschild unter dem Hauptschalter
2. Warnschilder auf den Verkleidungen im Bereich der
Elektroteile
3. Warnschild im Bereich der Hubachsen-Motoren
4. Warnschilder im Bereich der Zahnriemen der
Hubachse und Zuführachse
5. Warnschilder im Zuführbereich und im Bereich des
Hubrahmens
6. Warnschilder im Nachfüllbereich (hinter den
Schutztüren)
7. Hinweisschild beim Erdungskontaktpunkt
8. Warnschilder auf den Abdeckungen der
Motorsteuerung (unterhalb der Verkleidung)
9. Belastungsverbot im Bereich der Zuführachse
10. Hinweisschilder oberhalb der Führungen für den
Gabelstapler
11. Hinweisschild für die Kurbeleinrichtung
