MTC2
Betriebssicherheit Überblick
Student Guide SIPLACE X-Serie und X4I FSE 518
Hinweisschild beim Erdungskontaktpunkt
Warnschilder auf den Abdeckungen der Motorsteuerung (unterhalb der Verkleidung)
Belastungsverbot im Bereich der Zuführachse
Hinweisschilder oberhalb der Führungen für den Gabelstapler
Hinweisschild für die Kurbeleinrichtung
MTC2
Überblick Betriebssicherheit
519 Student Guide SIPLACE X-Serie und X4I FSE
Sicherhe itshinweise zum T ransport des MTC2
Sicherheitshinweise zum Transport des MTC2
Restspannungen an den Umrichtern nach dem Abschalten des MTC2
Restspannungen an den Umrichtern nach dem Abschalten des MTC2
Nach dem Abschalten des MTC2
▪ durch Betätigen des NOT-HALT-Tasters,
▪ durch Öffnen einer Schutztür oder
▪ über die SIPLACE-Station
dauert es ca. 5 Minuten, bis die Zwischenkreisspannungen der Umrichter sich bis auf ungefährliche
Restspannungen entladen haben.
Wenn der MTC2 abgeschaltet ist, werden die Schützsicherheitskombinationen weiterhin mit 24 VAC
über die SIPLACE-Station versorgt.
Sicherheitshinweise zum Transport des MTC2
▪ Größere Transportstrecken dürfen nur mit einem
geeigneten Hubwagen oder Gabelstapler
zurückgelegt werden.
▪ Bei verstellbaren Gabeln muss der MTC2 ganz
außen in den Führungsschienen aufgehoben
werden.
▪ Die Gabeln sollten nur auf der Seite von Turm 1 in die
Führungsschienen eingeschoben werden.
Legende
1. Führungsschienen
MTC2
Betriebssicherheit Überblick
Student Guide SIPLACE X-Serie und X4I FSE 520
Sicherheitseinrichtungen
14.1.4.2 Sicherheitseinrichtungen
Schutztüren
Schutztüren
NOT-HALT-Taster
NOT-HALT-Taster

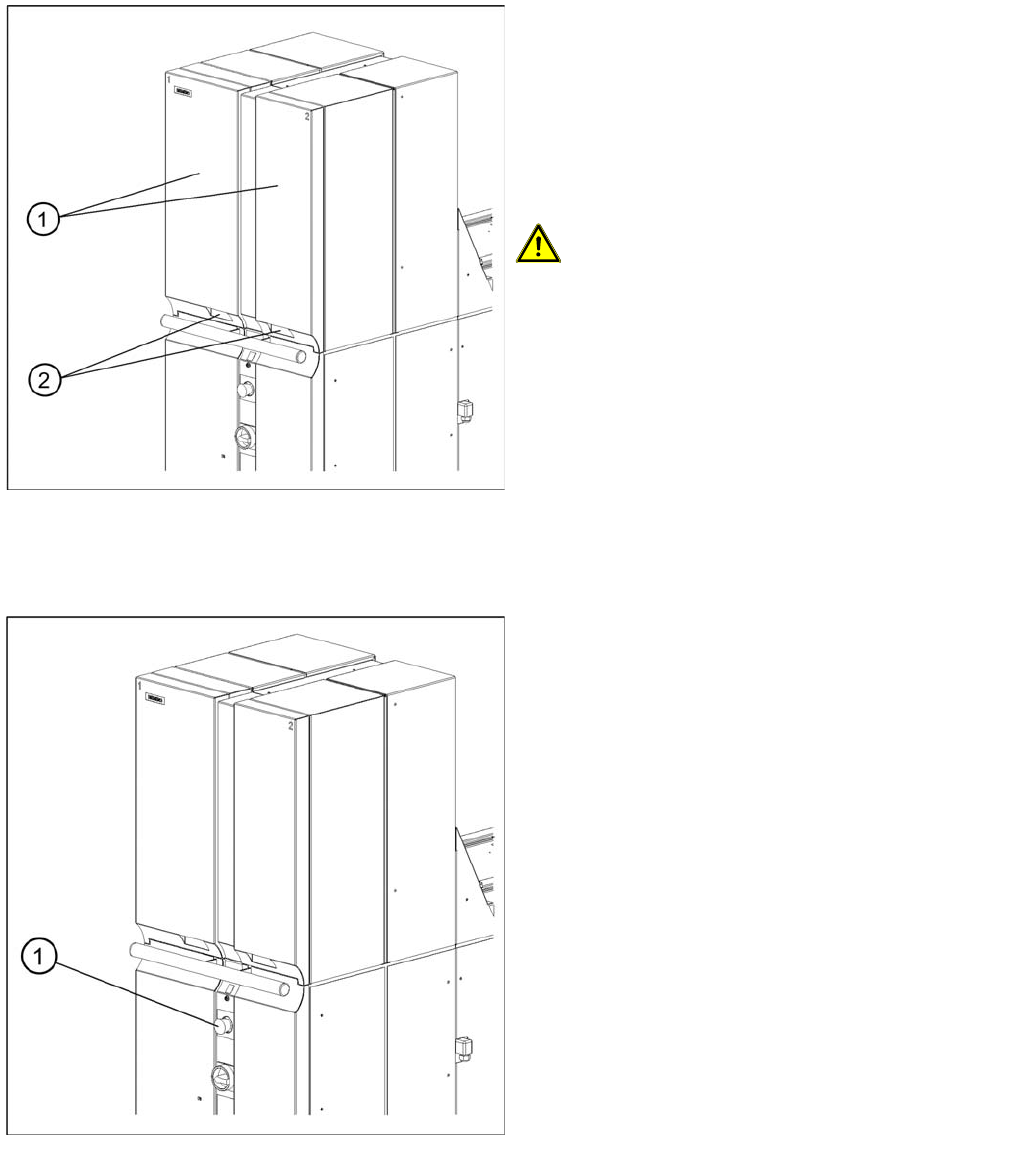

Schutztüren
Beide Türme sind mit jeweils einer Schutztür versehen.
Beim Öffnen der Schutztür wird der entsprechende Turm
spannungslos geschaltet. Am Bildschirm erscheint die
Fehlermeldung
Turm x: Schutztür nicht geschlossen. Der
nicht betroffene Turm arbeitet währenddessen den
begonnenen Zyklus zu Ende. Nach dem Schließen der
Schutztür muss der Ablauf erneut gestartet werden.
VORSICHT! Die Schutztüren des MTC2 dürfen
nur geöffnet werden, wenn Sie am Bildschirm des
Stationsrechners dazu aufgefordert werden oder der
MTC2 ausgeschaltet ist.
Legende
1. Schutztüren
2. Griffmulden
Lage NOT-HALT-Taster
Legende
1. NOT-HALT-Taster
Der NOT-HALT-Taster ist verrastend und mit
Überlistungsschutz nach EN 418 ausgeführt. Der rote,
pilzförmige Knopf bleibt nach Betätigung in dieser
Position eingerastet.
Bei Betätigung des NOT-HALT-Tasters wird die gesamte
Anlage mit SIPLACE-Station und MTC2 sofort gestoppt.
Die Bestückung wird unterbrochen und kann fortgesetzt
oder abgebrochen werden, wenn die Maschine wieder
funktionsfähig ist. Achten Sie dabei auf evtl.
unvollständig bestückte Leiterplatten.
Bei Betätigung des NOT-HALT-Tasters öffnen die beiden
Schaltkontakte der Sicherheitskreise und die
entsprechende Sicherheitskombination löst aus. Die
Zwischenkreisspannungen (500 V) für die Umrichter
werden abgeschaltet. Beide Hub- und Zuführachsen
werden deaktiviert, während die Logik der Umrichter wird
weiterhin mit 24 VDC versorgt wird. Am Bildschirm wird
die Meldung NOT-HALT betätigt ausgegeben.
