Überblick Übersicht Komponenten Pneumatikeinheit 53 Student Guide SIPLACE X-Serie und X4I FSE Legende Die Pneumatikeinheit ist auf einem kompakten Einschubm odul mont iert und befindet sich auf der rechten Seite des Mitt…
Überblick
Pneumatikeinheit Übersicht Komponenten
Student Guide SIPLACE X-Serie und X4I FSE 52
Übersicht der Spannungen in der Stromversorgungseinheit
3.2.1.1 Übersicht der Spannungen in der Stromversorgungseinheit
Pneumatikeinheit
3.2.2 Pneumatikeinheit
Pneumatikeinheit als Einschubmodul
Stromversorgung

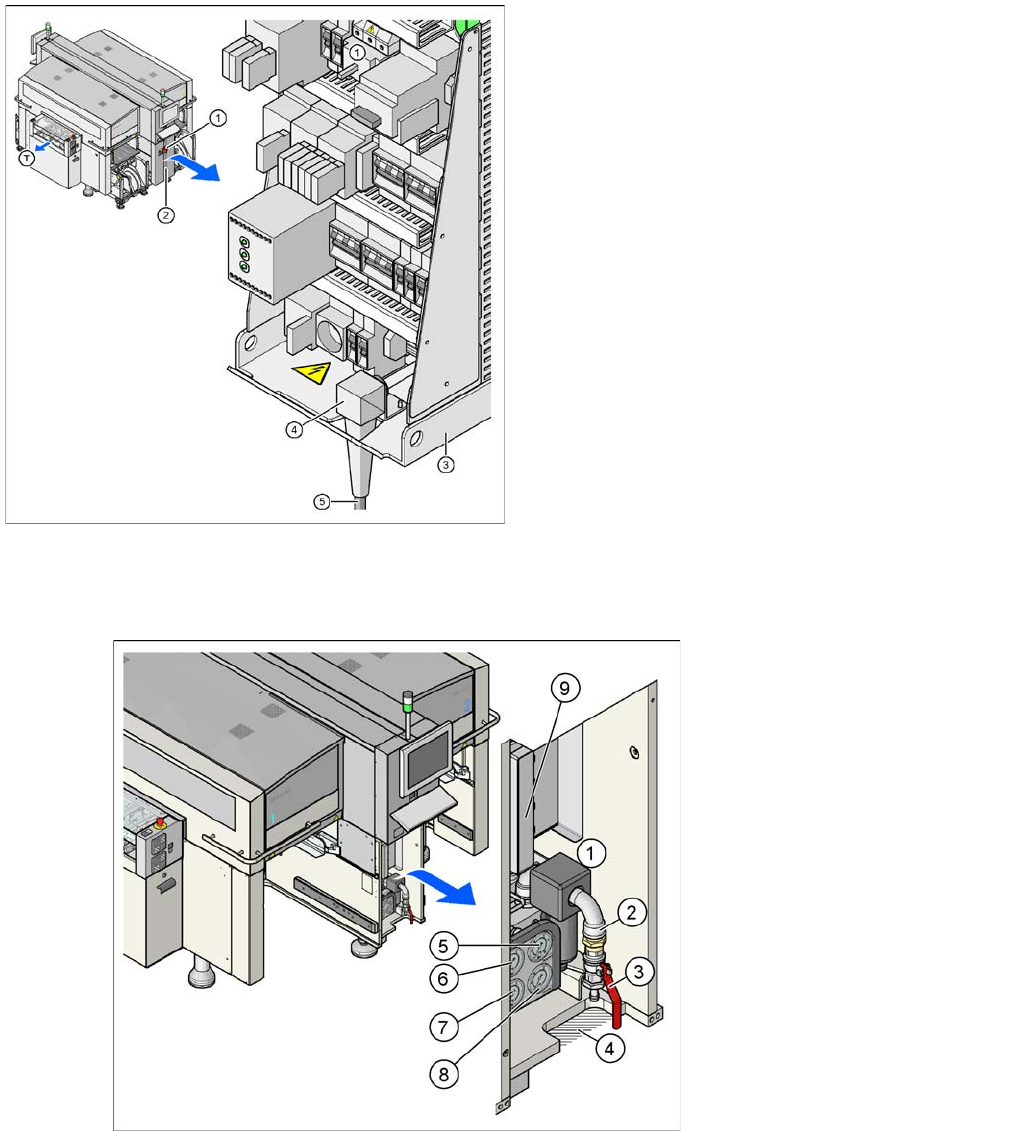

Legende
1. Hauptschalter
2. Abdeckung über dem Stromversorgungseinschub
3. Stromversorgungseinschub
4. Winkel für die Kabelverschraubung
5. Netzanschlusskabel
T = Leiterplatten-Transportrichtung
Überblick
Übersicht Komponenten Pneumatikeinheit
53 Student Guide SIPLACE X-Serie und X4I FSE
Legende
Die Pneumatikeinheit ist auf einem kompakten Einschubmodul montiert und befindet sich auf der
rechten Seite des Mittelteils in der Maschine. Der Zugang zur Einheit ist durch eine abschließbare Tür
gesichert, die sich mit einem Maschinenschlüssel öffnen lässt. In der Pneumatikeinheit befinden sich die
gesamten elektrischen Anschlüsse für die Steuerung/ Regelung der Druckluftversorgung, sowie die
Transportsteuerung. Die Transportsteuerung mit der SMEMA-(Siemens-)Leiterplatten-Schnittstelle ist
für den Transport der Leiterplatten in der Maschine und für den Transport von der vor- und
nachgeschalteten Station zuständig.
Pneumatikkreis zur Kühlung des Y-Linearmotors für Bestückbereich 1/2
3.2.2.1 Pneumatikkreis zur Kühlung des Y-Linearmotors für Bestückbereich 1/2
Zum Kühlen der Y-Motoren wurde ein zusätzlicher Pneumatikkreis vorgesehen, der mit Umgebungsluft
versorgt wird. Die Umgebungsluft wird über einen Filter mit Hilfe eines Gebläsemotors angesaugt und
den Y-Motoren zugeführt. Die verdichtete Luft entweicht dann seitlich aus den Y-Motoren.
Pneumat ikkreis zum Kühlen des X-Linearmotors für Bestückbereich 1/2
3.2.2.2 Pneumatikkreis zum Kühlen des X-Linearmotors für Bestückbereich 1/2
Die Kühlung der X-Motoren erfolgt durch die Abluft vom Vakuumgenerator des C&P20A-Kopfes.
Verteilerblock Druckluft
3.2.2.3 Verteilerblock Druckluft
Die Pneumatikeinheit dient der Vorbereitung und Verteilung der in der Maschine erforderlichen
Druckluft. Der Eingangsdruck am Druckluftanschluss muss mindestens 5,0 bar betragen.
Folgende Pneumatikkreise werden über den Verteilerblock mit Druckluft versorgt:
▪ Portale 1 - 4 (Bestückköpfe) Vakuumerzeugung: 5,0 bar
▪ Transportsystem: 5,0 bar
▪ Gurtschneider für die Stellplätze 1 - 4: 5,0 bar
▪ Pipettenwechsler für die Stellplätze 1 - 4: 5,0 bar
▪ Einzugseinheiten für die Wechseltische: 5,0 bar
▪ Bulkcase-Förderer an den Stellplätzen 1 - 4: 2,5 bar
Die Feineinstellung für die einzelnen Pneumatikkreise erfolgt über Drosselventile direkt an den
Pneumatikteilnehmern.
1 Pneumatikeinheit 6 Manometer für Bulkcase bzw.
Pipettenwechsler DLM
2 Anschlusskupplung für den
Druckluftschlauch
7 Manometer für Portale
3 Absperrhahn 8 Manometer für Maschinenkomponenten
(Docking Unit, Transport, Schneidgerät,
PPW C&P20)
4 Aussparung für Pneumatikschlauch 9 Transportsteuerung TSP301
5 Manometer für Eingangsdruck
WARNUNG
Lösen Sie niemals Druckluftleitungen, die unter Druck stehen. Es besteht Verletzungsgefahr!
Überblick
Sektoren 1 - 4 Übersicht Komponenten
Student Guide SIPLACE X-Serie und X4I FSE 54
Sektoren 1 - 4
3.2.3 Sektoren 1 - 4
Sektor 1/3:
▪ Anschlussmodule für den Sicherheitskreis und die Start/Stopp-Taste
▪ Platinen für Einhandbedienung der BE-Tische für Stellplatz 1/4 bzw. Sektor 3 für Stellplätze 3/2.
▪ Meldekreise für die Hauben
Sektor 2 (Hauptverteiler):
▪ CAN-E/A-Modul mit dem 1-Wire-Modul (1-Wire wird nur für die Temperatursensoren benutzt.)
▪ DC-Verteiler für die Beleuchtung der Kameras im Bestückbereich 2
▪ Hauptverteiler (Anschlussmodule)
▪ Klemmen X1qa (GND, +5 V, +15 V, -15 V, +24 V, Start/Stopp-Signal, Abdeckungen, NOT-HALT-
Signal, Signal SW-Freigabe)
▪ Anschlussmodule für Sicherheitskreis und Start/Stopp-Taste
Sektor 4 (Unterverteiler):
▪ CAN-E/A-Modul mit dem 1-Wire-Modul (1-Wire wird nur für die Temperatursensoren benutzt.)
▪ DC-Verteiler für die Beleuchtung der Kameras im Bestückbereich 1
▪ Zwischenverteiler (Anschlussmodule)
▪ Klemmen X1ra (GND, +5 V, +15 V, -15 V, +24 V, Start/Stopp-Signal, Abdeckungen, NOT-HALT-
Signal, ...)
▪ Anschlussmodule für Sicherheitskreis und Start/Stopp-Taste
▪ Relais und Sicherung für die Haubenlüfter (24 V)
Computer Unit mit BoxPC
3.2.4 Computer Unit mit BoxPC
In Bestückautomaten ab X-Serie MA-Nr. 600 und X4I befinden sich BoxPCs in der Computer Unit.
Je nach Maschinentyp und Ausstattung werden bis zu 3 BoxPCs eingesetzt.
Übersicht Sektor 1 - 4
Legende
1. Sektor 1
2. Sektor 2
3. Sektor 3
4. Sektor 4
5. Transportrichtung
6. Axis Unit 1/2
7. Computer Unit
8. DC/DC-Wandler FCU (Feeder control unit)
9. Pneumatik Unit mit Transportsteuerung
10. Stromversorgungseinschub
