MTC2 Aufbau und Wirkungsweise Einzelfunktionen MTC2 537 Student Guide SIPLACE X-Serie und X4I FSE Funktionen in der Ansicht Matrix Tray Changer Einzelfunktionen ▪ Schaltfläche Transportstellung Mit dieser Funktion wir d …
MTC2
Einzelfunktionen MTC2 Aufbau und Wirkungsweise
Student Guide SIPLACE X-Serie und X4I FSE 536
▪ Schaltfläche Ebene bereitstellen
Das ausgewählte Flächenmagazin wird in die Übergabeposition herausgefahren.
▪ Schaltfläche Mech. Funktionen...
Aufruf der Einzelfunktionen für den MTC2, siehe Abschnitt 13.2.9 "Einzelfunktionen MTC2".
Feld Einzelnes Magazin:
▪ Schaltfläche In Betrieb
Das Flächenmagazin in der ausgewählten Ebene wird wieder in Betrieb gesetzt, d. h. es ist für das
Abholen von Bauelementen bereit. Die Füllstandsanzeige für die entsprechende Ebene in der
Tabelle wird grün angezeigt.
▪ Schaltfläche Füllstand eingeben...
Folgende Dialogbox zur Eingabe des Füllstandes wird geöffnet.
▪ Schaltfläche Maximaler Füllstand
Bestätigung, dass das Flächenmagazin in der ausgewählten Ebene vollständig aufgefüllt ist.
Die Füllstandsanzeige in der Tabelle wird aktualisiert.
Feld Gesamte Kassette:
▪ Schaltfläche Außer Betrieb
Alle Flächenmagazine der ausgewählten Kassette werden außer Betrieb gesetzt, d. h. sie sind für
das Abholen von Bauelementen gesperrt. Es wird eine Meldung angezeigt und die
Füllstandsanzeige für die entsprechende Ebene in der Tabelle rot angezeigt.
▪ Schaltfläche Maximaler Füllstand
Bestätigung, dass die Flächenmagazine in allen Ebenen der ausgewählten Kassette vollständig
aufgefüllt sind.
Die Füllstandsanzeige in der Tabelle wird aktualisiert.
Einzelfunktionen MTC2
14.2.9 Einzelfunktionen MTC2
Mit der Schaltfläche Mechanische Funktionen... in der Ansicht Matrix Tray Changer (siehe
"14.2.8.3 Ansicht "Matrix Tray Changer" (Beispiel: Stellplatz 2)" [ ➙ 535]) können die Einzelfunktionen
für den MTC2 aufgerufen werden.
HINWEIS
Befindet sich in der Übergabeposition bereits ein Flächenmagazin, wird dieses zuerst in den
Turm zurückgefahren.

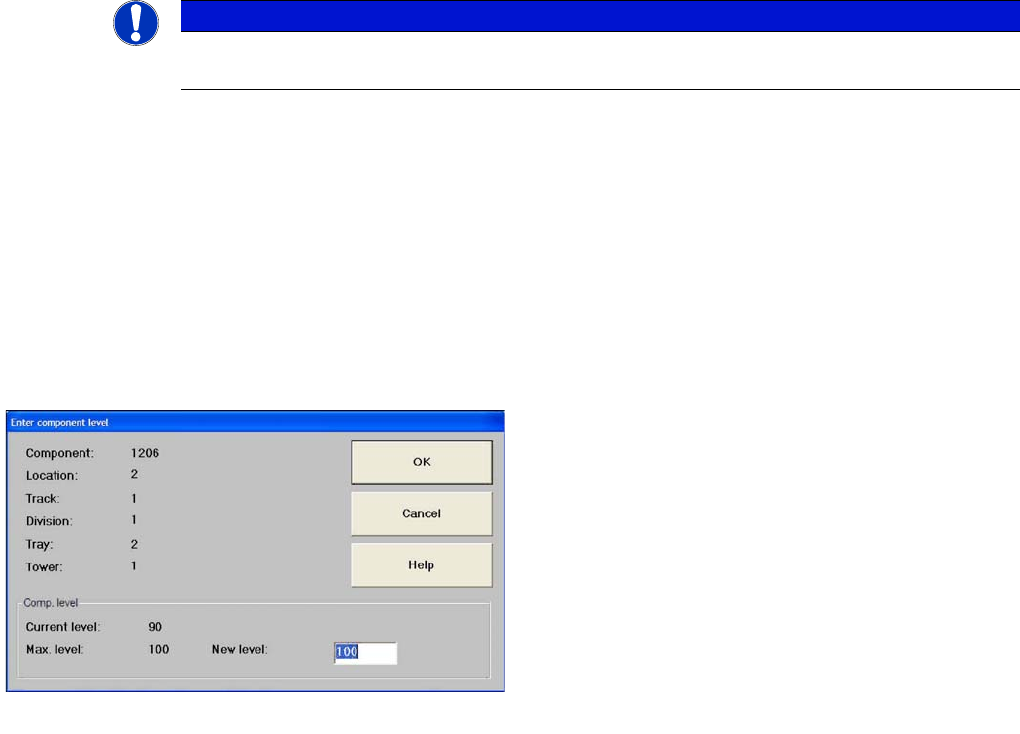

Dialogbox
▪ Eingabefeld Neuer Wert
► Geben Sie den Wert für die tatsächliche Anzahl der
nachgefüllten Bauelemente ein.
Bestätigen Sie die Eingabe mit der Schaltfläche OK.
Die Füllstandsanzeige in der Tabelle wird aktualisiert.
MTC2
Aufbau und Wirkungsweise Einzelfunktionen MTC2
537 Student Guide SIPLACE X-Serie und X4I FSE
Funktionen in der Ansicht Matrix Tray Changer Einzelfunktionen
▪ Schaltfläche Transportstellung
Mit dieser Funktion wird der MTC2 zum Transport in eine definierte Position gefahren.
▪Feld Referenzlauf:
– Schaltfläche Gesamter MTC2
Ein Referenzlauf wird mit dem gesamten MTC2 durchgeführt.
– Schaltfläche Turm 1
Ein Referenzlauf wird mit Turm 1 durchgeführt.
– Schaltfläche Turm 2
Ein Referenzlauf wird mit Turm 2 durchgeführt.
▪Feld Ebene bereitstellen:
– Eingabefeld Ebene:
Eingabefeld für die Ebene, dessen Flächenmagazin bereitgestellt werden soll.
– Schaltfläche Turm 1
Das Flächenmagazin in der eingegebenen Ebene wird aus Turm 1 herausgefahren.
– Schaltfläche Turm 2
Das Flächenmagazin in der eingegebenen Ebene wird aus Turm 2 herausgefahren.
Einstellbox
Ansicht Matrix Tray Changer Einzelfunktionen
VORSICHT
Der MTC2 darf bei Ausführung dieser Funktion nicht in der Nachfüllposition stehen.
MTC2
Kalibrierablauf Kalibrierung und Einstellungen am MTC2
Student Guide SIPLACE X-Serie und X4I FSE 538
Kalibrierung und Einstellungen am MTC2
14.3 Kalibrierung und Einstellungen am MTC2
Kalibrier ablauf
14.3.1 Kalibrierablauf
