MTC2 Einstellungen Hubachse Kalibrierung und Einstellungen am MT C2 Student Guide SIPLACE X-Serie und X4I FSE 554 ► Stellen Sie die Lage der Ansc hlagleiste ein (durch Ver schieben in ihren Befestigungslöchern), wenn die…
MTC2
Kalibrierung und Einstellungen am MTC2 Einstellungen Hubachse
553 Student Guide SIPLACE X-Serie und X4I FSE
Leitschienen und Anschlagleisten
14.3.3.2 Leitschienen und Anschlagleisten
Werkzeuge und Hilfsmittel:
Werkzeuge und Hilfsmittel:
▪ 1 Satz Innensechskantschlüssel
Vorbereitungen
Vorbereitungen
► Fahren Sie die Hubachse in die Nachfüllposition Kassette 1 und rüsten Sie den MTC2 komplett mit
leeren Kassetten auf (siehe Betriebsanleitung).
► Rüsten Sie die Kassetten mit je einem leeren FMT in der untersten und in der obersten Ebene auf.
Kontrolle und Einstellen der Leitschienen oben
Kontrolle und Einstellen der Leitschienen oben
► Öffnen Sie manuell bei jedem gerüsteten FMT die FMT-Verriegelung und kontrollieren Sie, ob sich
der FMT ca. 0,5 bis 1 mm bis zur geschlossenen Leitschiene herausziehen lässt. Beim Schließen
der FMT-Verriegelung muss das FMT wieder von allein einrasten.
► Öffnen Sie die Leitschiene. Kontrollieren Sie mit einem herausgezogenen FMT, ob beim Schließen
der Leitschiene entweder
⇨ der FMT in der FMT-Verriegelung wieder von allein einrastet oder
⇨ sich die Leitschiene nicht schließen lässt.
► Stellen Sie die Lage der Leitschiene ein (durch Verschieben in ihren Befestigungslöchern), wenn die
beschriebene Funktionalität nicht erfüllt ist.
Kontrolle und Einstellen de r Anschlagleisten oben
Kontrolle und Einstellen der Anschlagleisten oben
► Öffnen Sie manuell bei jedem FMT die seitliche Verriegelung (Blattfedern) und kontrollieren Sie, ob
sich der FMT ca. 0,5 bis 1 mm bis zur Anschlagleiste durchschieben lässt. Beim Schließen der
Verriegelung muss das FMT wieder von allein einrasten.
Leitschienen und Anschlagleisten im Rahmen oben
Legende
1. Leitschiene (hier Turm 1)
2. Anschlagleiste (hier Turm 1)
MTC2
Einstellungen Hubachse Kalibrierung und Einstellungen am MTC2
Student Guide SIPLACE X-Serie und X4I FSE 554
► Stellen Sie die Lage der Anschlagleiste ein (durch Verschieben in ihren Befestigungslöchern), wenn
die beschriebene Funktionalität nicht erfüllt ist. Entfernen Sie dazu ggf. die Verkleidungen hinter den
Türen.
Kontrollieren Sie bei Turm 1, ob ein FMT XL mit 25 mm hohen BEs ohne Kollision mit der
Anschlagleiste transportiert werden kann. Korrigieren Sie ggf. die Lage der Anschlagleiste.
Kontrolle und Einstellen der Anschlagle isten unten
Kontrolle und Einstellen der Anschlagleisten unten
Kassettenführungsleisten
14.3.3.3 Kassettenführungsleisten
Werkzeuge und Hilfsmittel
Werkzeuge und Hilfsmittel
▪ 1 Satz Innensechskantschlüssel
Vorbereitungen
Vorbereitungen
► Rüsten Sie den MTC2 komplett ab (siehe Betriebsanleitung).
► Stellen Sie eine leere Kassette eine leere Kassette XL bereit.

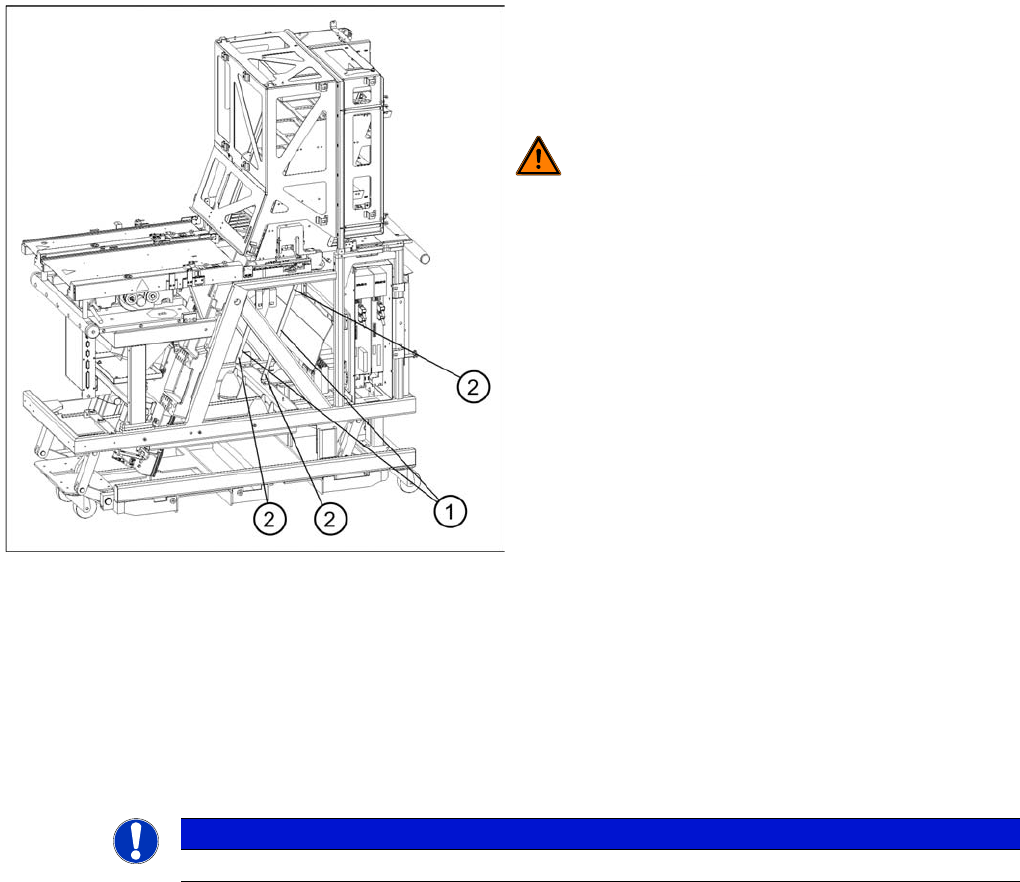

Leitschienen unten
► Fahren Sie die Türen ganz nach unten.
► Entfernen Sie die seitlichen Verkleidungen.
► Stellen Sie die Leitschienen so ein, dass diese ca. 0,5
bis 1 mm von den FMTs entfernt sind.
WARNUNG! Die Anschlagleiste und
Leitschienen darf die FMTs auf keinen Fall berühren!
Legende
1. Leitschienen
2. Befestigungsschrauben
HINWEIS
Zum Einstellen der Kassettenführungsleisten ist eine leere Kassette notwendig.
MTC2
Kalibrierung und Einstellungen am MTC2 Einstellungen Hubachse
555 Student Guide SIPLACE X-Serie und X4I FSE
Einstellen d er Kassettenführungsleisten
Einstellen der Kassettenführungsleisten
► Fahren Sie die Hubachse auf die Nachfüllposition Kassette 1 -> Kontrolle des Null-Offset
► Lockern Sie die Befestigungsschrauben der beiden Kassettenführungsleisten.
► Ziehen Sie die Befestigungsschrauben der inneren Kassettenführungsleiste in der Position an, in der
sich die Kassette noch ohne Schlag in den Turm schieben lässt.
► Positionieren Sie die zweite Kassettenführungsleiste mittels der Kassette parallel zur ersten, so dass
sich die Kassette leicht, aber ohne seitliches Spiel schieben lässt. Ziehen Sie auch hier die
Befestigungsschrauben an.
► Kontrollieren Sie die Einstellung bei den restlichen Nachfüllpositionen -> "Kontrolle der
Nachfüllpositionen“). Korrigieren Sie ggf. nochmals die Lage der eingestellten
Kassettenführungsleisten.

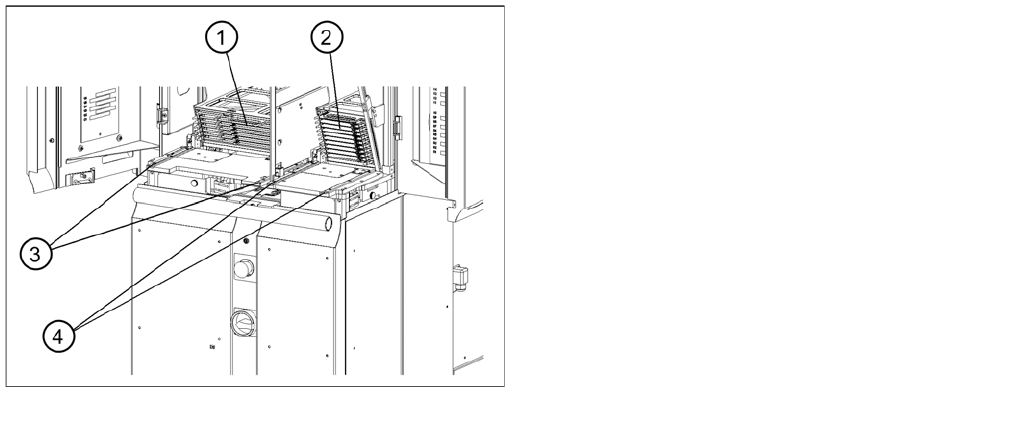

Einstellen der Kassettenführungsleisten
Legende
1. Kassette XL in Nachfüllposition Turm 1
2. Kassette in Nachfüllposition Turm 2
3. Kassettenführungsleisten Turm 1
4. Kassettenführungsleisten Turm 2
