MTC2 Kalibrierung und Einstellungen am MTC2 Einstellungen Zuführachse 557 Student Guide SIPLACE X-Serie und X4I FSE Kontrolle und Einstellen der Riemens pannung Legende Vorbereitu ngen Vorbereitungen ► Rüsten Sie den MTC…
MTC2
Einstellungen Zuführachse Kalibrierung und Einstellungen am MTC2
Student Guide SIPLACE X-Serie und X4I FSE 556
Einstellungen Zuführachse
14.3.4 Einstellungen Zuführachse
Übersicht über die Zuführachsen (Abdeckbleche und Riemenabdeckungen entfernt)
Legende
Riemenspannung
14.3.4.1 Riemenspannung
Werkzeuge und Hilfsmittel
Werkzeuge und Hilfsmittel
▪ Riemenfrequenz-Messgerät (induktiv)
▪ 2 Riemenspannmessstreifen
▪ 1 Satz Innensechskantschlüssel
▪ 1 Satz Gabelschlüssel
1 Zuführachse Turm 1 5 Zahnriemen
2 Zuführachse Turm 2 6 Ausrückungen
3 Servomotoren der Zuführachsen 7 Mitnehmer
4 Getrieberiemen
MTC2
Kalibrierung und Einstellungen am MTC2 Einstellungen Zuführachse
557 Student Guide SIPLACE X-Serie und X4I FSE
Kontrolle und Einstellen der Riemenspannung
Legende
Vorbereitungen
Vorbereitungen
► Rüsten Sie den MTC2 komplett ab (siehe Betriebsanleitung).
► Docken Sie den MTC2 von der SIPLACE-Station ab (siehe Betriebsanleitung).
► Entfernen Sie die beiden Abdeckbleche zwischen den Schienen der Zuführachsen.
Kontrolle und Einstellen des Getrieberiemens
Kontrolle und Einstellen des Getrieberiemens
► Führen Sie die Vorbereitungen durch (siehe "14.3.3.1.2 Vorbereitungen" [ ➙ 551]).
► Messen Sie mit dem Riemenfrequenz-Messgerät folgendermaßen die Riemenspannung:
► Versetzen Sie den Getrieberiemen in Schwingung und messen Sie die Frequenz in der Mitte der
schrägen Lauffläche zwischen Motorachse und Riemenrad (Messpunkt siehe "14.3.3.1.1
Werkzeuge und Hilfsmittel" [ ➙ 550]).
► Bei Abweichung von f soll (120Hz ± 5Hz) muss die Riemenspannung eingestellt werden:
► Drehen Sie dazu die Einstellschraube des Getrieberiemens bis zum Anschlag. Lösen Sie vorher die
Kontermutter.
► Lockern Sie die beiden Klemmschrauben am Befestigungsblock des Motors.
► Erhöhen (im Uhrzeigersinn) bzw. erniedrigen (gegen den Uhrzeigersinn) Sie mit der
Einstellschraube die Riemenspannung, bis f soll erreicht ist. Ziehen sie zum Messen der
Riemenspannung jeweils die Kontermutter an.
► Ziehen Sie die Klemmschrauben fest an und verlacken Sie diese mit rotem
Schraubensicherungslack.

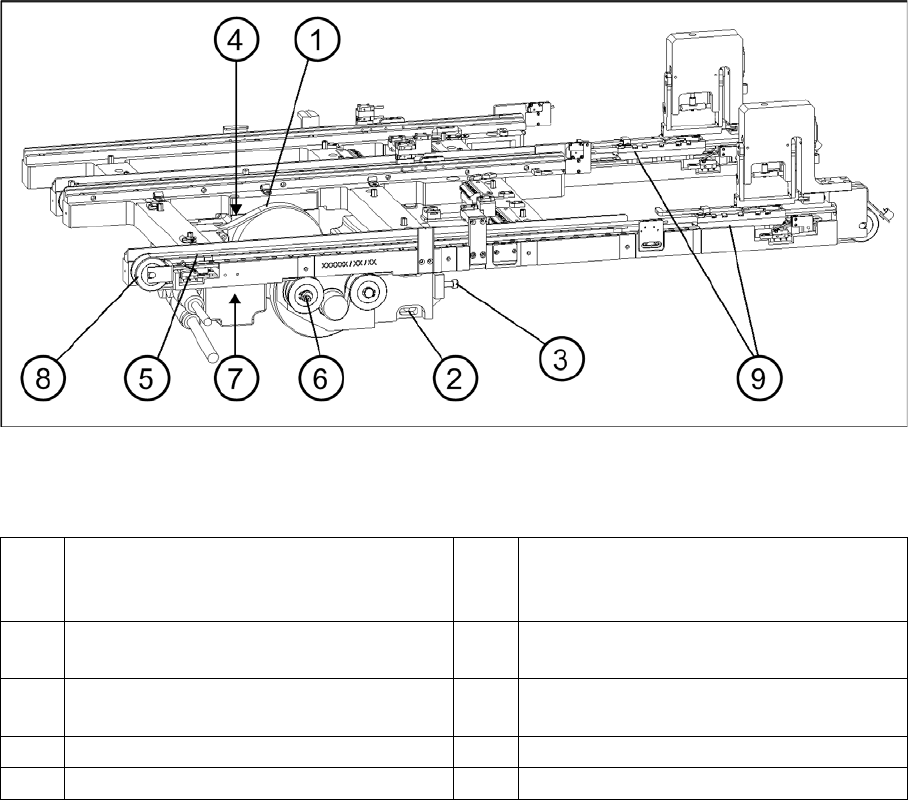

1 Getrieberiemen (hier Turm 2) 6 Exzenterachse Zahnriemen mit
Klemmschraube und Einstell-
Schlüsselweite (hier Turm 1)
2 Befestigungsblock des Motors mit
Klemmschrauben (hier Turm 1)
7 Messpunkt Zahnriemen (hier Turm 1)
3 Einstellschraube Getrieberiemen (hier
Turm 1)
8 äußere Umlenkrolle (hier Turm 1)
4 Messpunkt Getrieberiemen (hier Turm 2) 9 Mitnehmer
5 Zahnriemen (hier Turm 1)
MTC2
Einstellungen Zuführachse Kalibrierung und Einstellungen am MTC2
Student Guide SIPLACE X-Serie und X4I FSE 558
► Kontrollieren Sie nochmals die Riemenspannung.
► Befestigen Sie die Abdeckbleche und docken Sie den MTC2 an der SIPLACE-Station an (siehe
Betriebsanleitung).
► Kontrollieren Sie den Null-Offset der Zuführachse -> „Kontrolle des Null-Offset", wenn Sie die
Riemenspannung verändert haben.
Kontrolle und Einstellen des Zahnriemen
Kontrolle und Einstellen des Zahnriemen
► Führen Sie die Vorbereitungen durch (siehe "14.3.4.1.2 Vorbereitungen" [ ➙ 557])
► Messen Sie mit dem Riemenfrequenz-Messgerät folgendermaßen die Riemenspannung:
► Versetzen Sie den Zahnriemen in Schwingung und messen Sie die Frequenz - auf der Unterseite
des Riemens - in der Mitte zwischen der äußeren Umlenkrolle und der ersten Umlenkrolle des
Getriebes (Messpunkt siehe "14.3.4.1.1 Werkzeuge und Hilfsmittel" [ ➙ 556]). Achten Sie darauf,
dass der Mitnehmer ungefähr in seiner Referenzposition steht.
► Bei Abweichung von f soll (70Hz ± 2Hz) muss die Riemenspannung eingestellt werden:
► Setzen Sie den Gabelschlüssel an die Schlüsselweite der Exzenterachse.
► Lösen Sie die Klemmschraube an der Exzenterachse und halten Sie mit dem Gabelschlüssel die
Lage der Achse.
► Erhöhen bzw. erniedrigen Sie (Richtung je nach Lage der Exzenterachse) mit dem Gabelschlüssel
die Riemenspannung, bis f soll erreicht ist. Ziehen Sie zum Messen der Riemenspannung jeweils
die Klemmschraube fest an und verlacken Sie diese mit rotem Schraubensicherungslack.
► Kontrollieren Sie nochmals die Riemenspannung und verlacken Sie diese mit rotem
Schraubensicherungslack.
► Befestigen Sie die Abdeckbleche und docken Sie den MTC2 an der SIPLACE-Station an (siehe
Betriebsanleitung).
► Kontrollieren Sie den Null-Offset der Zuführachse -> „Kontrolle des Null-Offset", wenn Sie die
Riemenspannung verändert haben.
Sehen Sie dazu auch...
14.3.3.1.1 Werkzeuge und Hilfsmittel [ ➙ 550]
Endschalter
14.3.4.2 Endschalter
Werkzeuge und Hilfmittel
Werkzeuge und Hilfmittel
▪ 1 Satz Innensechskantschlüssel,
▪ 1 Satz Schraubendreher
Vorbereitungen
Vorbereitungen
► Kontrollieren Sie den Null-Offset -> "Kontrolle des Null-Offset".
► Kontrollieren Sie die Übergabeposition -> "Kontrolle der Übergabeposition".
Einstell en der Endschalter
Einstellen der Endschalter
► Fahren Sie die Zuführachse auf die Übergabeposition
VORSICHT
Vor dem Einstellen der Endschalter muss der Null-Offset und die Übergabeposition kontrolliert
werden (siehe "14.3.2.2 Zuführachse" [ ➙ 542]).
