MTC2 Kalibrierung und Einstellungen am MTC2 Einstellungen Zuführachse 559 Student Guide SIPLACE X-Serie und X4I FSE ► Stellen Sie den Endschalter max. Position über seinen Endschalt erhalter so ein, dass zwischen dem Mit…
MTC2
Einstellungen Zuführachse Kalibrierung und Einstellungen am MTC2
Student Guide SIPLACE X-Serie und X4I FSE 558
► Kontrollieren Sie nochmals die Riemenspannung.
► Befestigen Sie die Abdeckbleche und docken Sie den MTC2 an der SIPLACE-Station an (siehe
Betriebsanleitung).
► Kontrollieren Sie den Null-Offset der Zuführachse -> „Kontrolle des Null-Offset", wenn Sie die
Riemenspannung verändert haben.
Kontrolle und Einstellen des Zahnriemen
Kontrolle und Einstellen des Zahnriemen
► Führen Sie die Vorbereitungen durch (siehe "14.3.4.1.2 Vorbereitungen" [ ➙ 557])
► Messen Sie mit dem Riemenfrequenz-Messgerät folgendermaßen die Riemenspannung:
► Versetzen Sie den Zahnriemen in Schwingung und messen Sie die Frequenz - auf der Unterseite
des Riemens - in der Mitte zwischen der äußeren Umlenkrolle und der ersten Umlenkrolle des
Getriebes (Messpunkt siehe "14.3.4.1.1 Werkzeuge und Hilfsmittel" [ ➙ 556]). Achten Sie darauf,
dass der Mitnehmer ungefähr in seiner Referenzposition steht.
► Bei Abweichung von f soll (70Hz ± 2Hz) muss die Riemenspannung eingestellt werden:
► Setzen Sie den Gabelschlüssel an die Schlüsselweite der Exzenterachse.
► Lösen Sie die Klemmschraube an der Exzenterachse und halten Sie mit dem Gabelschlüssel die
Lage der Achse.
► Erhöhen bzw. erniedrigen Sie (Richtung je nach Lage der Exzenterachse) mit dem Gabelschlüssel
die Riemenspannung, bis f soll erreicht ist. Ziehen Sie zum Messen der Riemenspannung jeweils
die Klemmschraube fest an und verlacken Sie diese mit rotem Schraubensicherungslack.
► Kontrollieren Sie nochmals die Riemenspannung und verlacken Sie diese mit rotem
Schraubensicherungslack.
► Befestigen Sie die Abdeckbleche und docken Sie den MTC2 an der SIPLACE-Station an (siehe
Betriebsanleitung).
► Kontrollieren Sie den Null-Offset der Zuführachse -> „Kontrolle des Null-Offset", wenn Sie die
Riemenspannung verändert haben.
Sehen Sie dazu auch...
14.3.3.1.1 Werkzeuge und Hilfsmittel [ ➙ 550]
Endschalter
14.3.4.2 Endschalter
Werkzeuge und Hilfmittel
Werkzeuge und Hilfmittel
▪ 1 Satz Innensechskantschlüssel,
▪ 1 Satz Schraubendreher
Vorbereitungen
Vorbereitungen
► Kontrollieren Sie den Null-Offset -> "Kontrolle des Null-Offset".
► Kontrollieren Sie die Übergabeposition -> "Kontrolle der Übergabeposition".
Einstell en der Endschalter
Einstellen der Endschalter
► Fahren Sie die Zuführachse auf die Übergabeposition
VORSICHT
Vor dem Einstellen der Endschalter muss der Null-Offset und die Übergabeposition kontrolliert
werden (siehe "14.3.2.2 Zuführachse" [ ➙ 542]).
MTC2
Kalibrierung und Einstellungen am MTC2 Einstellungen Zuführachse
559 Student Guide SIPLACE X-Serie und X4I FSE
► Stellen Sie den Endschalter max. Position über seinen Endschalterhalter so ein, dass zwischen dem
Mitnehmer in Übergabeposition und der Kontaktrolle des Endschalters ein Abstand von ca. 1 mm
vorhanden ist.
► Fahren Sie die Zuführachse auf die Nullposition --> „Kontrolle des Null-Offset“.
► Stellen Sie den Endschalter min. Position über seinen Endschalterhalter so ein, dass zwischen dem
Mitnehmer in Nullposition und der Kontaktrolle des Endschalters ein Abstand von ca. 1 mm (Turm 2:
ca. 10 mm) vorhanden ist.
► Kontrollieren Sie die Endpositionen der Zuführachse --> „Kontrolle und Einmessen der
Endpositionen".
Einstellen der Endschalter max. und min. Position (hier Turm 1)
Legende
Lichtschranken
14.3.4.3 Lichtschranken

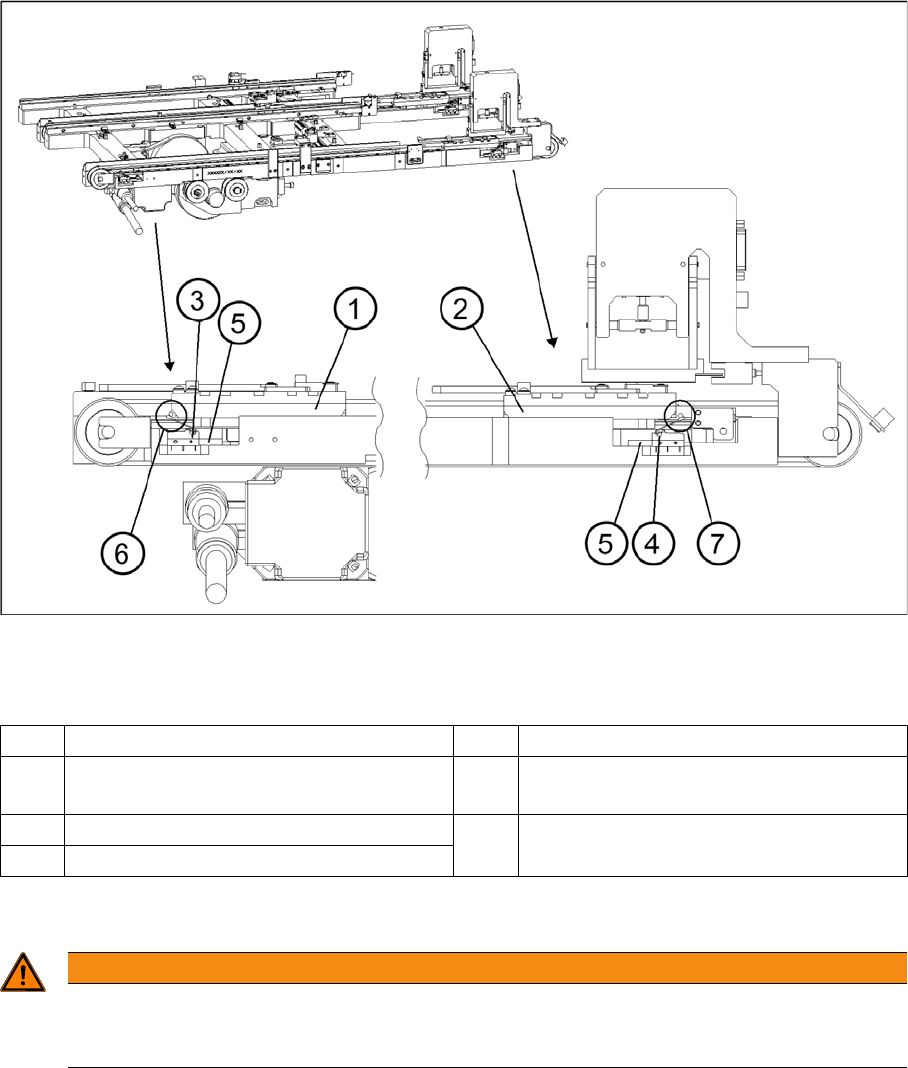

1 Mitnehmer auf Übergabeposition 5 Endschalterhalter
2 Mitnehmer auf Nullposition 6 Kontaktbereich Mitnehmer/Endschalter auf
max. Position
3 Endschalter max. Position mit Kontaktrolle 7 Kontaktbereich Mitnehmer/Endschalter auf
min. Position
4 Endschalter min. Position mit Kontaktrolle
WARNUNG
Die Kontrolle und das Einmessen der Lichtschranken der Zuführachse darf nur mit korrekten
Nullpositionen, Übergabepositionen und Entnahmepositionen bei den Hub- und Zuführachsen
durchgeführt werden.
MTC2
Einstellungen Zuführachse Kalibrierung und Einstellungen am MTC2
Student Guide SIPLACE X-Serie und X4I FSE 560
Lichtschranken an den Zuführachsen
Legende
Werkzeuge und Hilfsmittel
Werkzeuge und Hilfsmittel
▪ Einstelllehre Crash-Lichtschranken (03021679-01)
▪ 1 Satz Innensechskantschlüssel
Vorbereitungen
Vorbereitungen
► Fahren Sie die Zuführachse auf die Nullposition -> „Kontrolle des Null-Offset“.

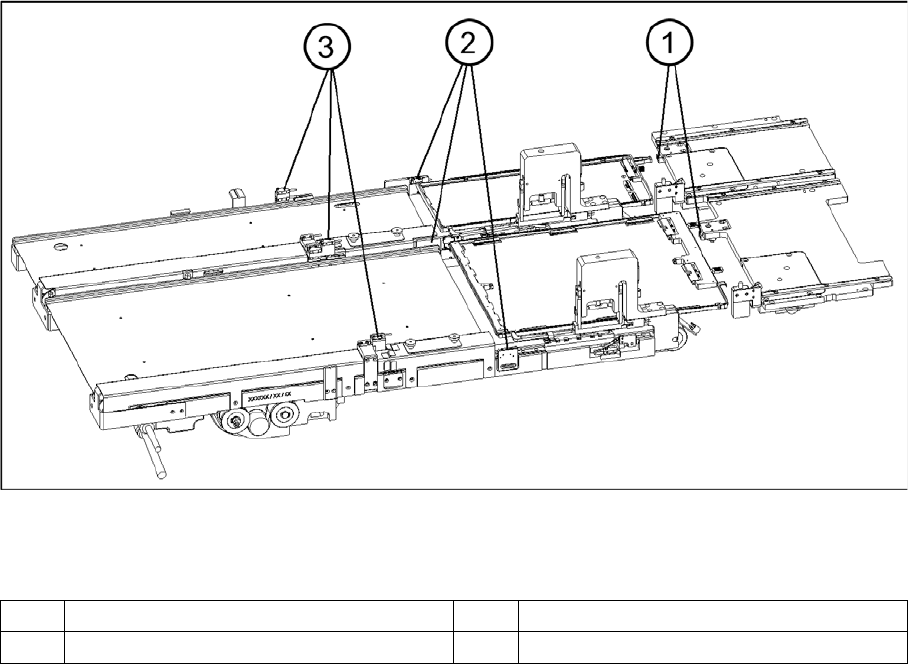

1 Griffabfrage 3 Crash-Lichtschranken
2 FMT-Sicherheitsabfrage
