Überblick Axis-Unit mit A364 Ü bersicht Komponenten Student Guide SIPLACE X-Serie und X4I FSE 56 Axis-U nit A36 4 3.2.5.1 Axis-Unit A364 Sehen Sie dazu auch... 13.9.1 Axis Unit A364 [ ➙ 503] Konfiguration Axis-Unit X4I…
Überblick
Übersicht Komponenten Axis-Unit mit A364
55 Student Guide SIPLACE X-Serie und X4I FSE
Axis-Unit mit A364
3.2.5 Axis-Unit mit A364
Die Axis-Unit enthält die Servokarten, Achskarten, Stromversorgungen (+/-15 V, +5 V) und
Ballastschaltung. Die flexible Axis-Unit wird je nach Maschinentyp und Kopfkonfiguration mit den
entsprechenden Servo- und Achskarten bestückt. Je nach Maschinentyp befinden sich eine bzw. zwei
Axis-Units in der Maschine.
Sehen Sie dazu auch...
13.9 Steckplätze in der Axis Unit [ ➙ 502]

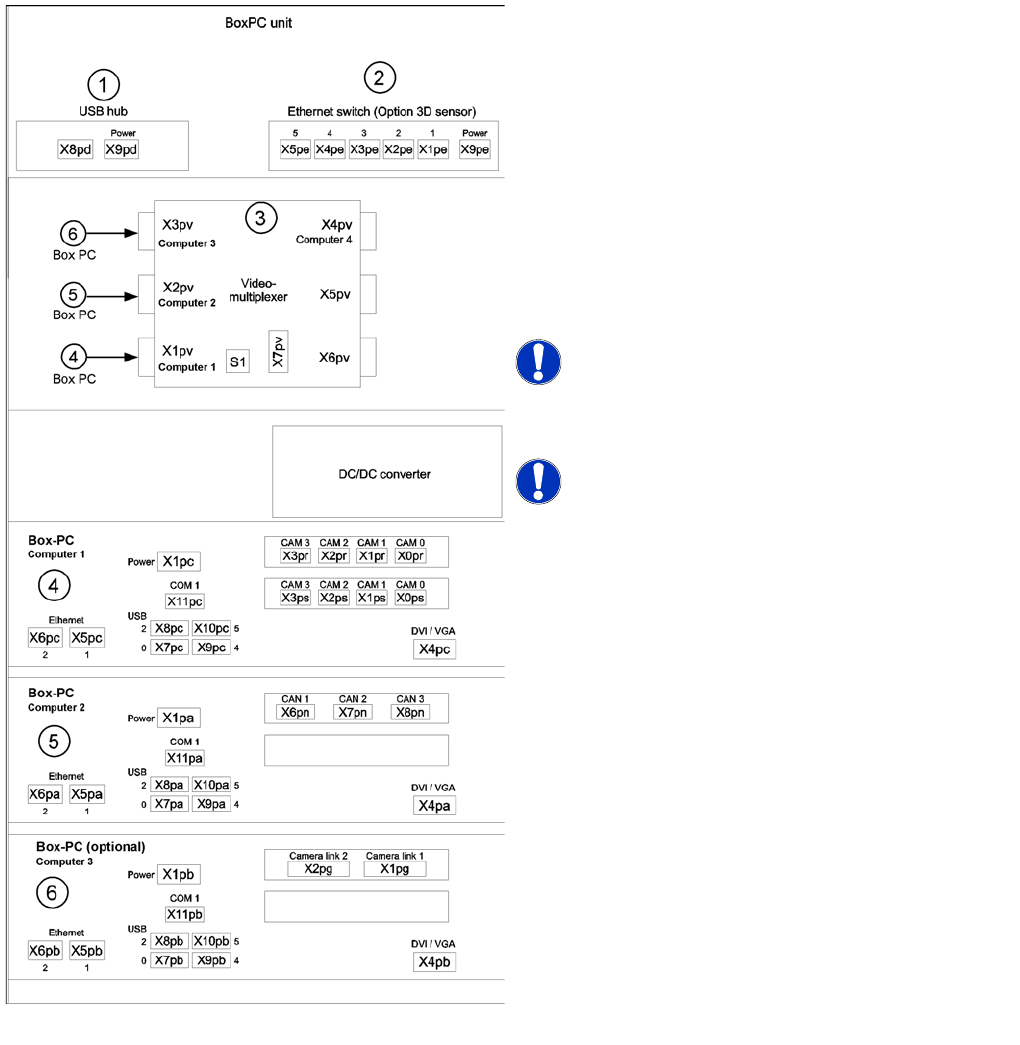

Computer Unit mit BoxPC [00351894-xx]
Positionen der Baugruppen in der Computer Unit
1. 4-Port-USB-Hub 2.0
2. Ethernet-Switch (nur für Option 3D-sensor)
3. Videomultiplexer
4. Computer 1:
Visionrechner (ab SW70x)
5. Computer 2:
Stationsrechner (ab SW70x)
6. Computer 3:
zusätzlicher BoxPC – nur bei Option 3D-Sensor
HINWEIS! Ein externes DVD-Laufwerk wird
mitgeliefert.
HINWEIS! In Zukunft werden X-Serien-
Maschinen mit leistungsfähigeren BoxPCs ausgeliefert.
Dies bedeutet, dass nur ein BoxPC die Steuerung der
Maschine und die Visionfunktion übernimmt.
Überblick
Axis-Unit mit A364 Übersicht Komponenten
Student Guide SIPLACE X-Serie und X4I FSE 56
Axis-Unit A364
3.2.5.1 Axis-Unit A364
Sehen Sie dazu auch...
13.9.1 Axis Unit A364 [ ➙ 503]

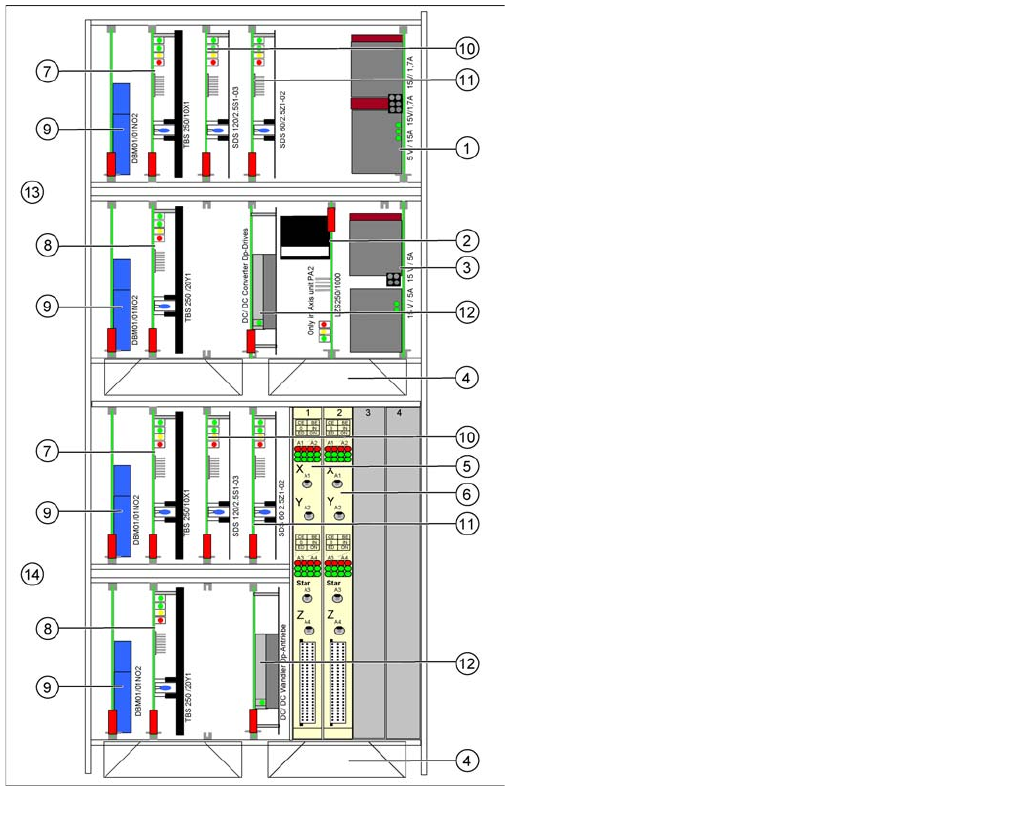

Konfiguration Axis-Unit X4I mit C&P20A-Köpfen
Legende
1. Stromversorgung +/-15V, +5V
2. Ballastschaltung, nur in der Axis Unit BB2
3. Stromversorgung +/-15V
4. Lüftereinheit (bläst nach unten)
5. Achskarte A364 für Portal 1/2
6. Achskarte A364 für Portal 4/3
7. Servoverstärker X-Achsen
8. Servoverstärker Y-Achsen
9. Bremsplatine für jede X- und Y-Achse
10. Servo Sternachse (2x)
11. Servo Z-Achse (2x)
12. DC/DC-Wandler DP-Antriebe (2x)
13. Bestückbereich 1 Portal 1 (obere Hälfte)
14. Bestückbereich 1 Portal 4 (untere Hälfte)
Überblick
Übersicht Komponenten Bauelemente Wechseltische
57 Student Guide SIPLACE X-Serie und X4I FSE

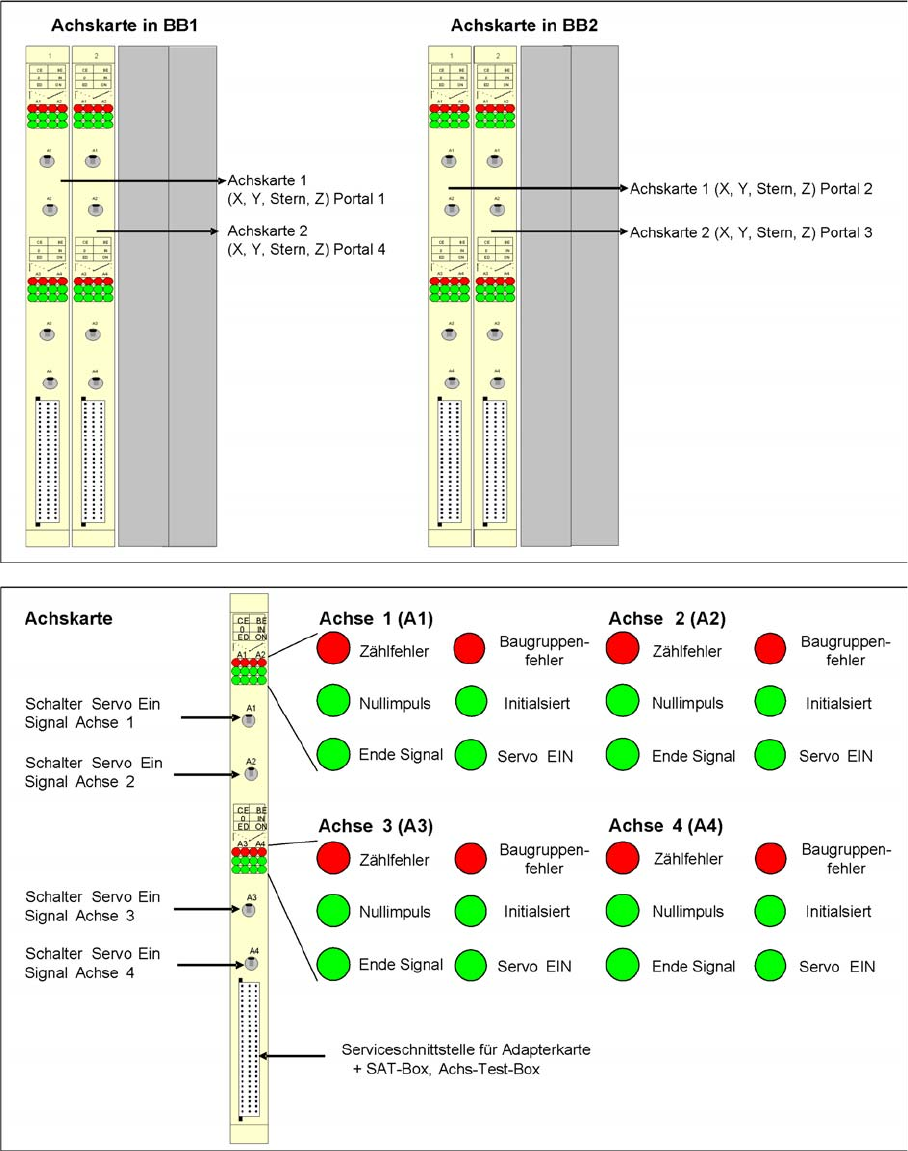

Achskarte A364
3.2.5.2 Achskarte A364
Bauelemente Wechseltische
3.2.6 Bauelemente Wechseltische
Für die SIPLACE X-Maschinen mit der SW70x wird nur noch die neue Förderergeneration der X-
Förderer und X-Bauelementetische unterstützt. Dieser BE-Tisch besitzt keine elektronischen
Baugruppen wie bei den herkömmlichen BE-Tischen die Kommunikationseinheit zur Versorgung und
Steuerung der Förderer. Die Stromversorgung der Förderer erfolgt kontaktlos über eine induktive
Schnittstelle an der Docking-Unit direkt zu den Förderern. Die Steuerung und Kommunikation zwischen
