Überblick C&P20A-Kopf Übersicht Komponenten Student Guide SIPLACE X-Serie und X4I FSE 70 Pipettenwech sler C&P2 0 3.2.9.3 Pipettenwechsler C&P20 Der Pipe ttenwechsler besteh t aus mindestens sechs und bis zu …
Überblick
Übersicht Komponenten C&P20A-Kopf
69 Student Guide SIPLACE X-Serie und X4I FSE
Jedes Segment besitzt seinen eigenen DP-Antrieb, um die Bauteile in die richtige Lage zu drehen. Die
Segmente werden deshalb nicht mehr an einer einzigen Sternposition in die richtige Winkellage gedreht,
sondern können unabhängig voneinander gedreht werden.
Jedes Segment verfügt über einen eigenen Vakuumerzeuger.
Der Z-Antrieb der Segmente ist mit einem Linearmotor mit linearem Wegmesssystem realisiert und
damit überaus präzise. In der Abhol-/Bestückposition verfährt der Z-Antrieb die Segmente in vertikaler
Richtung nach unten bzw. nach oben.
Übersicht der Funktionen der Stern-Stationen 1 - 20
3.2.9.2 Übersicht der Funktionen der Stern-Stationen 1 - 20
Stern-Station 1:
▪ Abholen, Bestücken oder Abwerfen des Bauelements
▪ BE Sensor: Überprüfung, ob Bauelement vorhanden nach dem Abholen und vor dem Bestücken.
▪ BE Sensor: Überprüfung, ob kein Bauelement vorhanden vor dem Abholen und nach dem
Bestücken.
▪ Vakuum- und Blasluftmessung im Bestück-/Abholkreis
Stern-Station 12:
▪ Vakuummessung des Haltekreises
▪ Durch Drehen der Sternachse kann an jedem Segment der Vakuumwert gemessen werden.
Stern-Station 11:
▪ Optische Messung der Bauelemente
Stern-Station 2 - 10 und 12 - 20
▪ In diesen Sternstationen kann das Bauteil an dem Segment in die richtige Position gedreht werden.
▪ In den Sternstationen 2 - 10 wird das Bauteil in die Bestücklage gedreht.
▪ In den Sternstationen 12 - 20 erfolgt die Winkelkorrektur nach der optischen Messung.
▪ Das Drehen in die richtige Abhollage kann in allen Sternstationen erfolgen, außer 1 und 11.

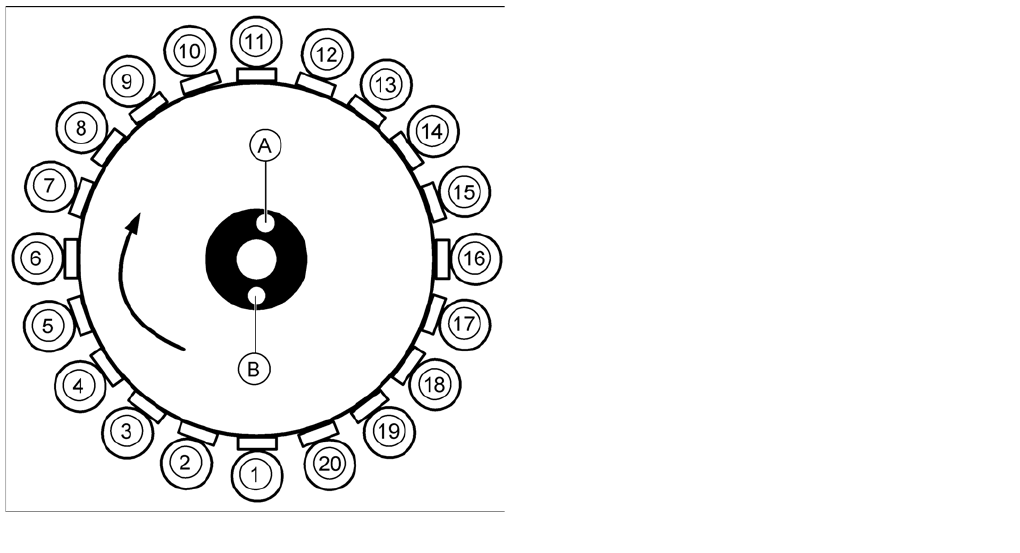

Übersicht der Funktionen der Stern-Stationen 1 – 20
Legende
▪ 1 bis 20: Sternstationen 1 bis 20
▪ A: Messung Haltekreis
▪ B: Messung Bestück-/Abholkreis
Überblick
C&P20A-Kopf Übersicht Komponenten
Student Guide SIPLACE X-Serie und X4I FSE 70
Pipettenwechsler C&P20
3.2.9.3 Pipettenwechsler C&P20
Der Pipettenwechsler besteht aus mindestens sechs und bis zu zwölf Magazinen, von denen jedes mit
zwölf Pipettengaragen ausgestattet ist. Die Magazine sind auf einer Halterung montiert. Jedes Magazin
wird mit Hilfe eines Druckknopfes befestigt und kann mit einem Hebel entriegelt werden.
Jede Garage kann mit verschiedenen Pipettentypen konfiguriert werden.
Hinweis Kopfmodula rität
Hinweis Kopfmodularität
Pipettenwechsler und Pipettenmagazin
Legende
1. Kalibrier-Marken
2. Pipettengarage
3. Entriegelungshebel
4. Magazinträger
5. Magazin
6. LED grün (Magazinabfrage)
7. BE-Tischseite
Zwischen BE-Tisch und 1. Reihe befindet sich die
BE-Abwurfschale. Rechts neben der 1. Reihe
befindet sich der Pipettenabwurfbehälter.
Optional kann zu den Bestückköpfen ein
Pipettenwechsler installiert werden. Dadurch kann die
Pipettenkonfiguration schnell geändert und der C&P-
Kopf schnell an die Bedürfnisse des Bestückprozesses
angepasst werden.
HINWEIS
Die neuen Pipettenwechslerträger für den C&P20A- und den CPP-Kopf sind identisch. Somit
müssen bei der Kopfmodularität nur andere Magazine eingesetzt werden.
Überblick
Übersicht Komponenten CPP-Kopf
71 Student Guide SIPLACE X-Serie und X4I FSE
CPP-Kopf
3.2.10 CPP-Kopf
Übersicht
3.2.10.1 Übersicht
Technische Daten
Technische Daten
Ein Mixed-Modus zwischen Collect&Place und Pick&Place ist möglich.

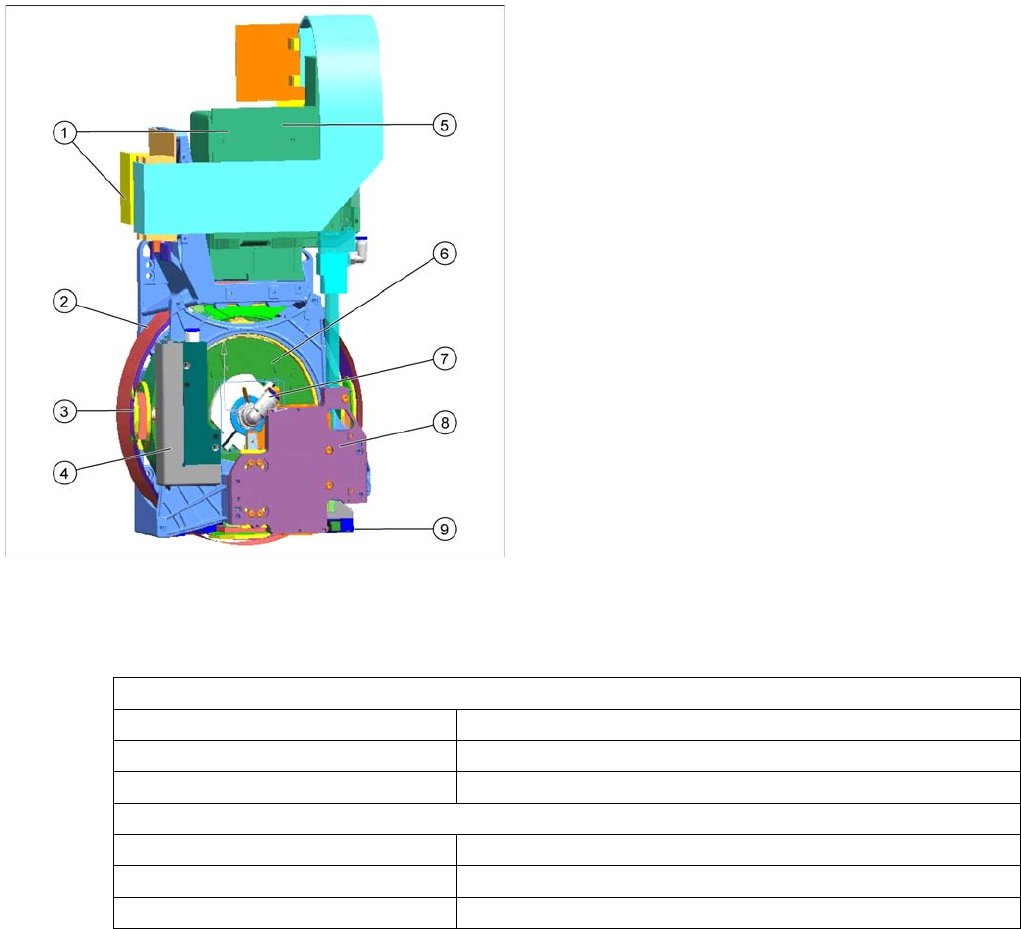

CPP-Kopf Übersicht
CPP-Bestückkopf ohne Kamera [03053528-xx]
CPP-Bestückkopf mit Kamera SST29 [03053528-xx]
Legende
1. Zwischenverteiler 1 und 2
2. Sternmotor (im Kopfgehäuse integriert)
3. DP-Achse (als Direktantrieb)
4. Druckregelventil
5. BE-Kamera (hinter dem Zwischenverteiler, Standard:
SST29)
6. Single-Core-Solution (SCS) – Ansteuerung
DP-Antriebe
7. Haltekreisversorgung, eingebaute Venturidüsen und
Ventilschaltbaugruppe (Ventilinsel)
8. Z-Achse mit Rückholzylinder
9. BE-Sensor in der Bestück- und Abholposition
Im Collect&Place-Modus
Bauelemente-Spektrum 01005 bis 27x27 mm, bis zu 8,5 mm Höhe
Geschwindigkeit bis zu 24.000 BE/h
X/Y-Genauigkeit +/- 55 μm bei 4 Sigma
Im Pick&Place-Modus
Bauelemente-Spektrum 01005 bis 50x40 mm, bis zu 11,5 mm Höhe
Geschwindigkeit bis zu 1.500 BE/h
X/Y-Genauigkeit +/- 45 μm bei 4 Sigma
