00196043-05 - SG X und X4I FSE_de - 第81页
Überblick Übersicht Komponenten Transportsystem 81 Student Guide SIPLACE X-Serie und X4I FSE Mit dieser Transportv ariante ist es möglich auf einer Transpo rtspur ein komplette s Pro dukt mit Ober- und Unterseite zu prod…
Überblick
Transportsystem Übersicht Komponenten
Student Guide SIPLACE X-Serie und X4I FSE 80
Konstruktion Doppeltransport

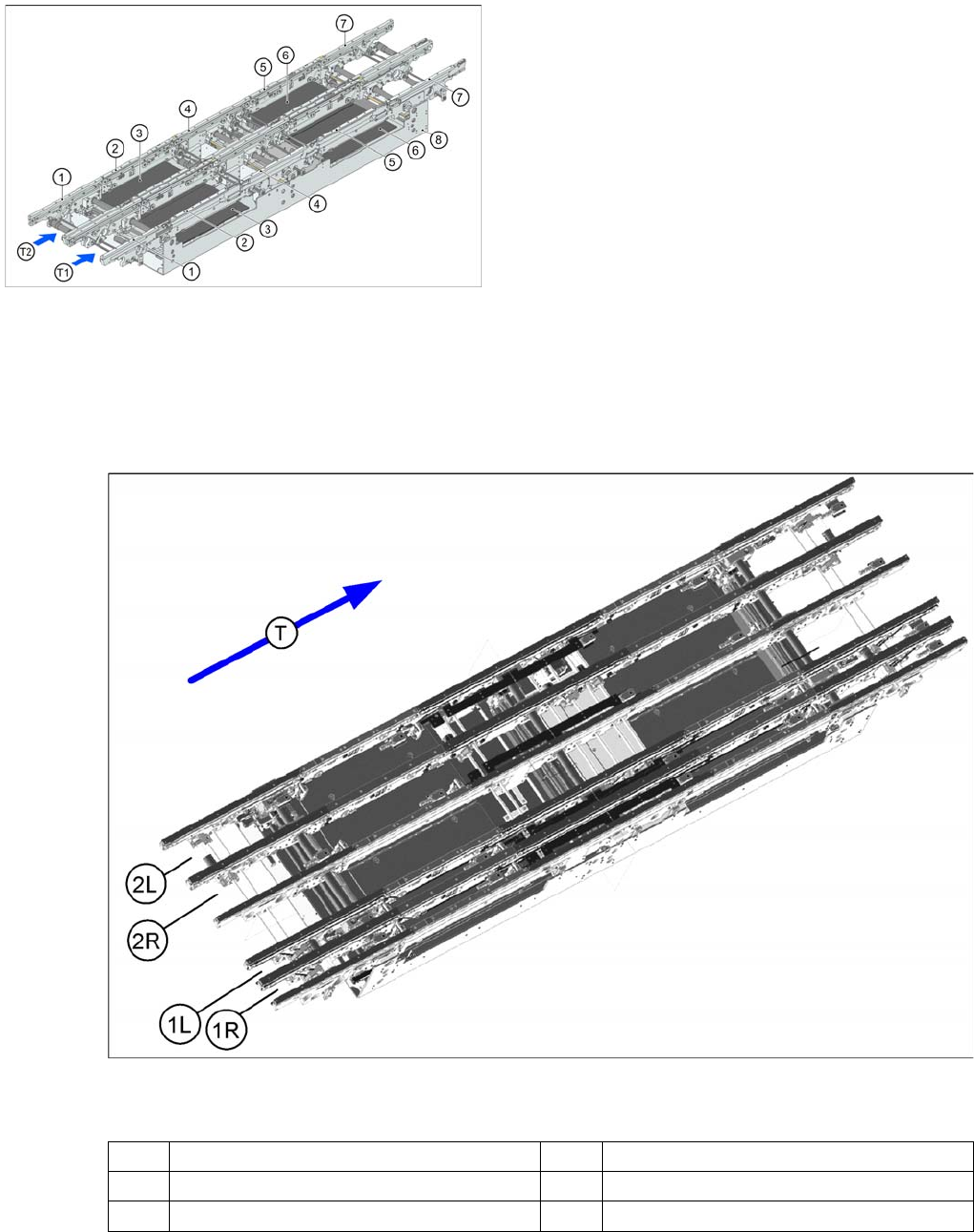

3.2.12.3 Konstruktion Doppeltransport
Der Doppeltransport verfügt über zwei Transportspuren (1 und 2). Beim Standard-Transport befindet
sich die feste Seite von jeder Transportspur auf der rechten Seite. Die feste Seite des Transports kann
auf die linke Seite einfach umgebaut werden.
Konstruktion Quad-Lane-Transport
3.2.12.4 Konstruktion Quad-Lane-Transport
Legende
Der Quad-Lane-Transport besitzt 4 Spuren. Die Transportspur 1 wird in die Spuren 1L und 1R und die
Transportspur 2 in die Spuren 2L und 2R unterteilt.
Konstruktion Doppeltransport
Legende
1. Eingabeband
2. Bearbeitungsband 1
3. Hubtisch 1
4. Zwischenband
5. Bearbeitungsband 2
6. Hubtisch 2
7. Ausgabeband
8. Transportwanne
(1R) Transportspur 1 Rechts (1L) Transportspur 1 Links
(2R) Transportspur 2 Rechts (2L) Transportspur 2 Links
(T) Transportrichtung
Überblick
Übersicht Komponenten Transportsystem
81 Student Guide SIPLACE X-Serie und X4I FSE
Mit dieser Transportvariante ist es möglich auf einer Transportspur ein komplettes Produkt mit Ober- und
Unterseite zu produzieren. Gleichzeitig kann auf der anderen Transportspur ein komplett anderes
Produkt gefertigt werden.
Überblick
Transportsystem Für Ihre eigenen Zeichnungen und Notizen
Student Guide SIPLACE X-Serie und X4I FSE 82
Für Ihre eigenen Zeichnung en und Notizen
3.3 Für Ihre eigenen Zeichnungen und Notizen
