RV -2- 3DHL 機器仕様書 12 7-1- 3. サーバ ー 系ソフトオプション RV -2- 3DHL の運用をサポートする様々な機能を提供するソフトウェアの内、 TOPSS サーバ ー上で動作する機能のオプショ ンになります。 データサーバ ー RV -2- 3DHL 、及び TOPSS 端末で使用する必要な情報は、 すべて サーバ ー 内に蓄積 し ます 。 各工程の検査結果を一元管 理して、基板コード検索により同時に…
RV-2-3DHL 機器仕様書
11
SPC（統計管理）
RV-2-3DHL で検査した膨大な検査情報を統計的に分析し、ズレなどのデータを傾向管理することにより、品質
トラブルの発生を未然に防止できます。
また、統計的に分析した結果によって、プロセスの改善を行うツールとしても使用できます。
・統計情報
・過判定分析
・不良集計
・生産進捗
・工程能力など

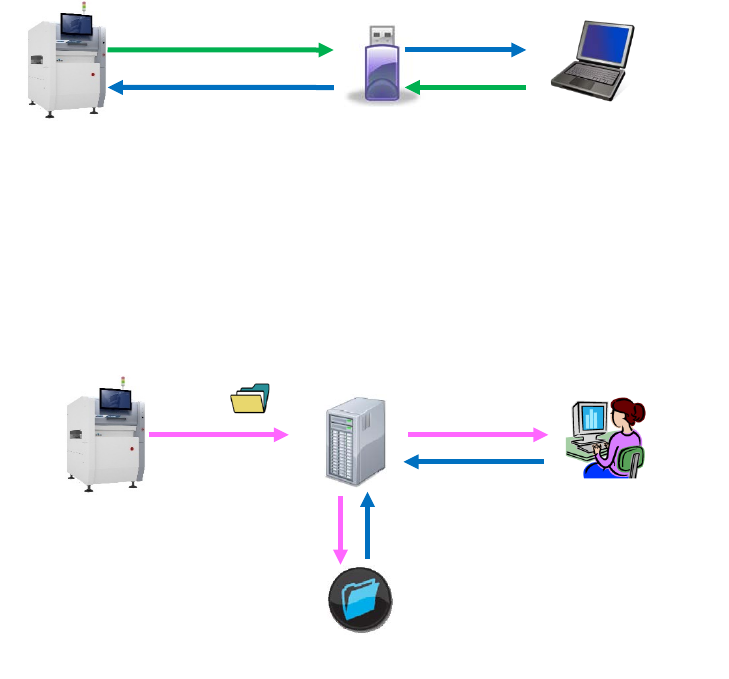

オフラインエディタ
検査機本体で取り込んだ画像データを使用して、オフラインで検査データの作成、修正を行う
事ができます。
実際の本体ソフトウェアを、オフライン対応したアプリケーションの為、操作性は全く同じです。
品質トレーサビリティ
良品画像を含めた画像検索、品質の状況確認（後追い）、不良流出時の状況確認などができる機能です。
オフラインエディタ
データエクスポート
データインポート
外部記憶装置(USB)
・編集
・作成
RV-2-3DHL
FTP サーバー
画像データ保存
TOPSS サーバー
TOPSS クライアント
RV-2-3DHL
RV-2-3DHL 機器仕様書
12
7-1-3. サーバー系ソフトオプション
RV-2-3DHL の運用をサポートする様々な機能を提供するソフトウェアの内、TOPSS サーバー上で動作する機能のオプショ
ンになります。
データサーバー
RV-2-3DHL、及び TOPSS 端末で使用する必要な情報は、すべてサーバー内に蓄積します。
各工程の検査結果を一元管理して、基板コード検索により同時に表示する事が可能です。

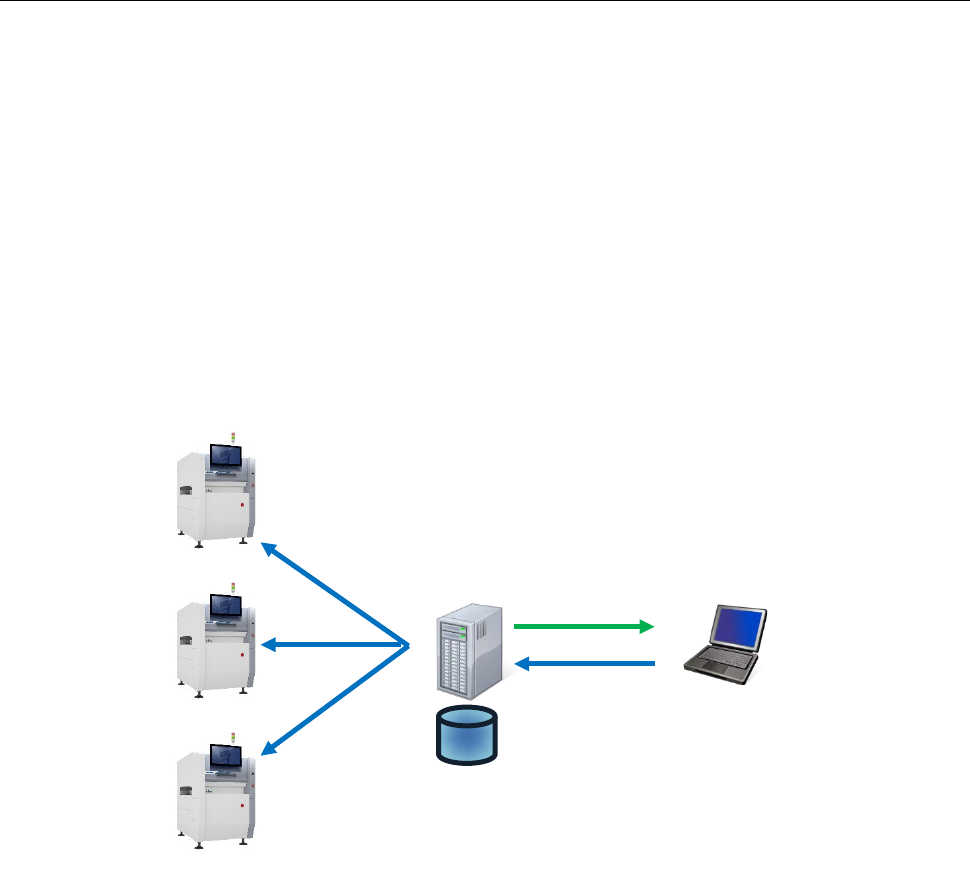

データシェア
複数の RV-2-3DHL で検査プログラムをシェアして使用できる機能を提供します。
TOPSS サーバー
生産中でも自動的に
データを更新
更新
オフラインエディタ
検査データの共有
データ編集
RV-2-3DHL
RV-2-3DHL
RV-2-3DHL
RV-2-3DHL 機器仕様書
13
7-2. ハードオプション
ヘッドオプション ・UV 照明
周辺オプション
・基板バックアップユニット
※基板幅 100mm 以上、基板下 70 mm にも対応
・外付けトランス（AC240V、AC380V～430V）
・長尺マシン対応
・防振パット
・キャリブレーション治具
・強制パスユニット

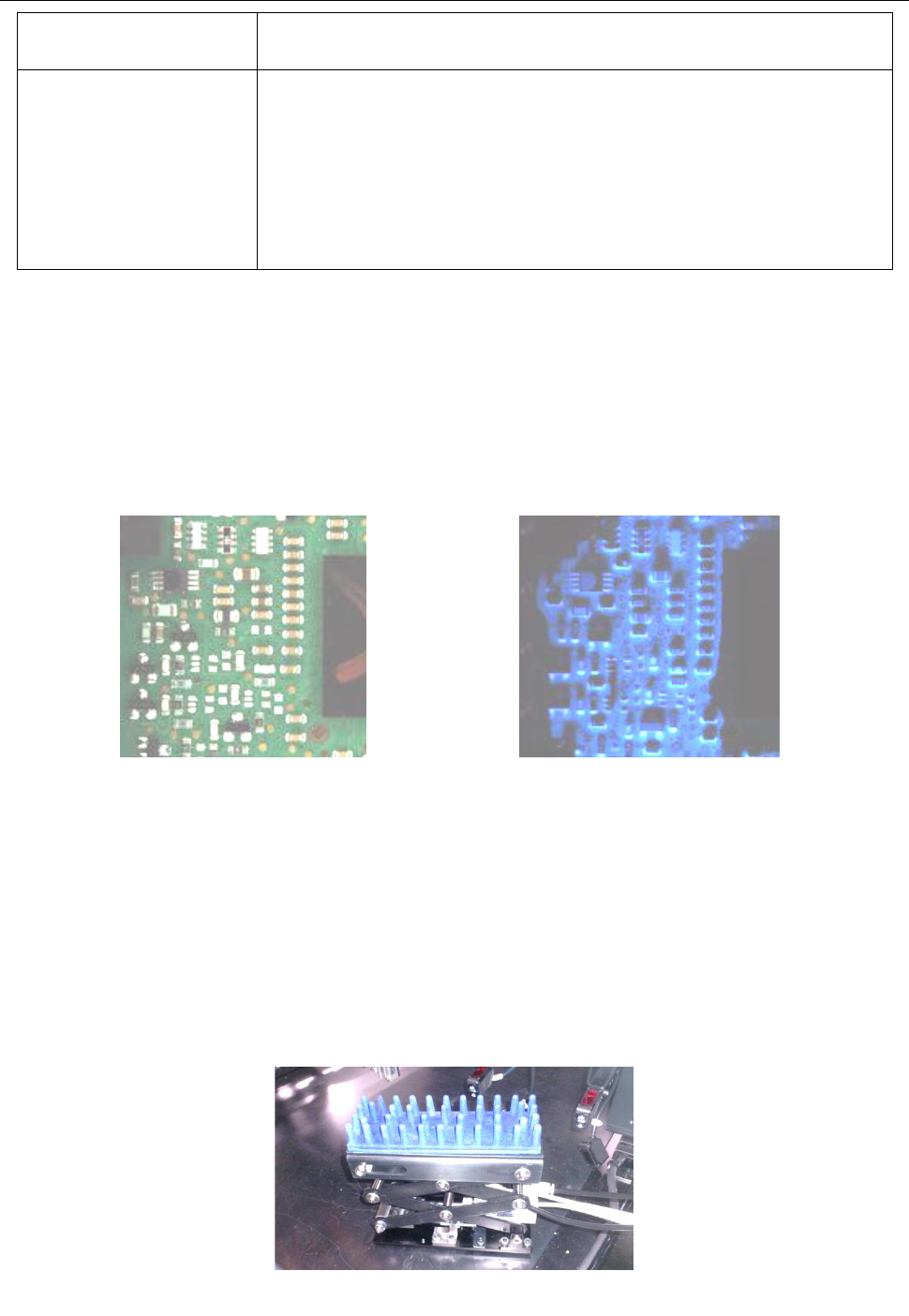

UV
照明
UV 照明による画像撮影機能を用意しました。
コーティング剤 未塗布部の検出、塗布禁止区域へのコーティング剤の飛び散り検査など行う事ができます。
基板バックアップユニット
大型基板などソリの大きな基板の、ソリを矯正するために使用します。
バックアップユニットの上下動作はエア駆動となっており、バックアップピン部分には静電対策スポンジを採用していま
す。
※1 基板幅 100mm 以上に対応しております。
※2 一部配置不可な領域があります。
＜バックアップユニット外観＞
＜UV 照明無し時＞
＜UV 照明時＞
