操作手册
1-2

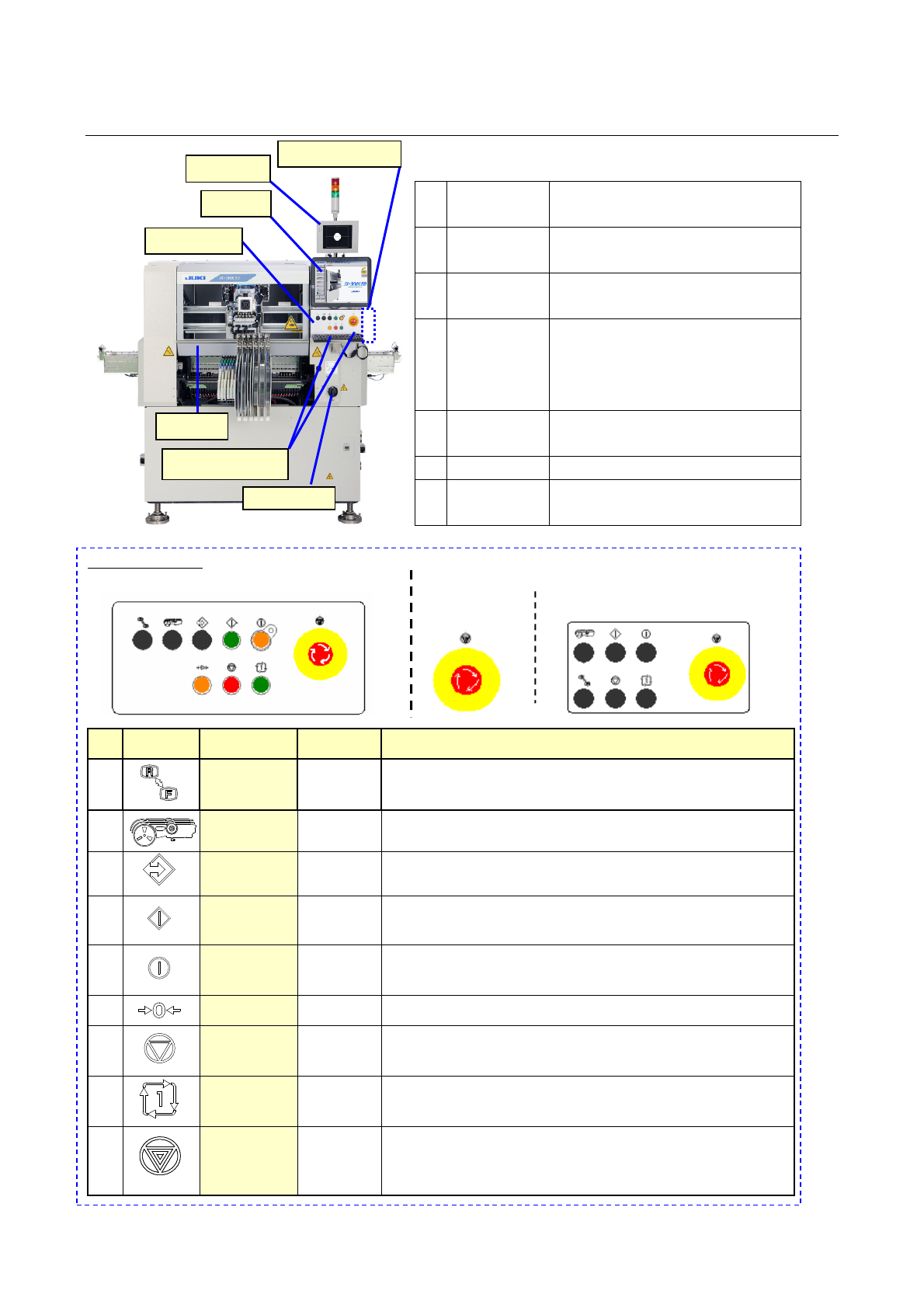

本装置的构成
① 监视器 示教用的监视器。
可显示摄像机拍摄到的图像。
② LCD 液晶显示器。
可显示各种操作画面。
③ 操作面板
集中了各种装置的操作按钮。
(
请参见下列
“
操作面板
”)
④ 安全盖 在生产中打开安全盖时，装置会
立刻停止运转、或移动到目标位
置后停止。在打开安全盖的状态
下操作时，装置进入低速运转。
⑤ ・键盘
・轨迹球
用于操作
LCD
上显示的各种画
面。与电脑操作类似。
⑥ 主开关
投入
·
切断装置的电源。
⑦
HOD
（选购项）
对准摄像机拍摄的图像位置进行
示教。
✡
操作面板
✡ 后侧为标准，尽管选择以下选项时，仅作为紧急停止用开关。
<前面的操作面板> <后面的操作面板>
标准时 带有后盖，选择选项时
No 开关 英文名称 中文名称 功 能
1
Keyboard 键盘
不使用。
2
Feeder 供料器
不使用。
3 Online 联机 不使用。
4
Start 开始 开始开关。用于执行生产动作等时。
5
Servo free 解除伺服
使伺服马达
(X
轴、
Y
轴、
Z
轴、
θ
轴
)
进入
Motor Free
状态。
指示灯点亮时为 Motor Free 状态。再按一次后马达被励磁。
6
Origin 回原点 全轴返回原点。
7
Pause/
Stop
暂停，
停止
结束生产。按一次为暂停，再按一次为结束。
8
Single
cycle
单次循环
完成 1 块基板生产后按下即可结束生产。
再按一次为解除该模式。
9
Emergency 紧急停止
紧急停止开关。
用于装置出现异常动作或危及人体需要急刹车时。
向箭头方向旋转，即可恢复。
①监视
器
②LCD
③操作面板
⑦HOD(选购项)
④安全盖
⑤键盘、轨迹球
⑥主开关
1-2
操作手册
2
操作程序
2-1
生产流程
从装置投入电源到结束的流程。
日常的生产作业请按 No1→No2→No3→No4→No9→No10→No11→No12 顺序进行。
No
流程图 作业
人员
备 注
1
操作员
检查主气压（0.5Mpa）、确 认 ATC
周围没有异物后，再接通电源。
2
实施前请检查装置内部有无异
物。
3
放假后、或寒冷地区必须进行预
热（约 10 分钟）
4
更换生产基板时，必须按照基板
尺寸调整基板传送部。
5
程序员
管理者
因清扫吸嘴、改变挡块位置等，
机器的初始设置状态有变更时，
必须重新进行「机器设置」。
(参见『使用说明书』“7-5 机器
设置”)
6
参见『使用说明书』“5-1 数据
库”
7
8
发现贴片位置偏移、定心不准等
贴片不正常时，请在「编辑程序」
中进行修正。但部分元件数据可
在「生产」中进行修正。
9
操作员
10
11
12
参见“操作手册 3 维护”。
接通电源
返回原点
预 热
设置基板
机器
设置
在“机设置”中设
置变更部分
元件数据库
在“元件数据库”上
制作元件数据
检查贴片
贴片错误
无不正常
必要时
必要时
不需要
不需要
修正
制作、编辑生产程序
生产
结束生产
关闭电源
日常检查
2-1
操作手册
2-2
操作概要
步骤
1
接通主机电源背面
① 请确认装置内部没有基板和工具等。
② 向右旋转主开关，确认气压表（压力表）。
③ Windows XP 和主机软件依次起动后，显示下列画面信息。
选择「
OK
」，则开始返回原点。
全轴起动，开始返回原点。
请向右旋转主开关 90 度。
＜电源 OFF＞ ＜电源 ON＞
请确认压力表。
＜正常压力＞
0.5MPa
±
0.05
※低于 0.4Mpa
时，请检查压力系统。
执行返回原点时装置即开始运行。为避免受伤，请绝对不要把手和头部
伸进装置内部。
此外，请在确认装置内没有扳子等会磕碰贴片头等物体后，再执行返回
原点。
警告
请选择「确定」。
2-2
