第 4 章 桌面 ② 重试列表 操作方法１：选择菜单的［文件(F )］→［打印...］→［重试列表...］ 打印重试列表。 可以选择 [未贴片列表]、[供应设备信息]。 图 4.2-13 打印重试列表 生产管理信息 操作方法１：选择菜单［文件(F ③ )］→［打印...］→［生产管理信息..］ 打印生产管理信息。 可以选择 [生产管理信息]、[生产条件]、[元件数目]、[吸取率]。 图 4.2-14 打印生产管理信息 4-15
第 4 章 桌面
① 生产程序一览表
操作方法１：选择菜单的［文件(F
)］→［打印...］→［生产程序一览..］
打印生产程序一览表的对话框如下。

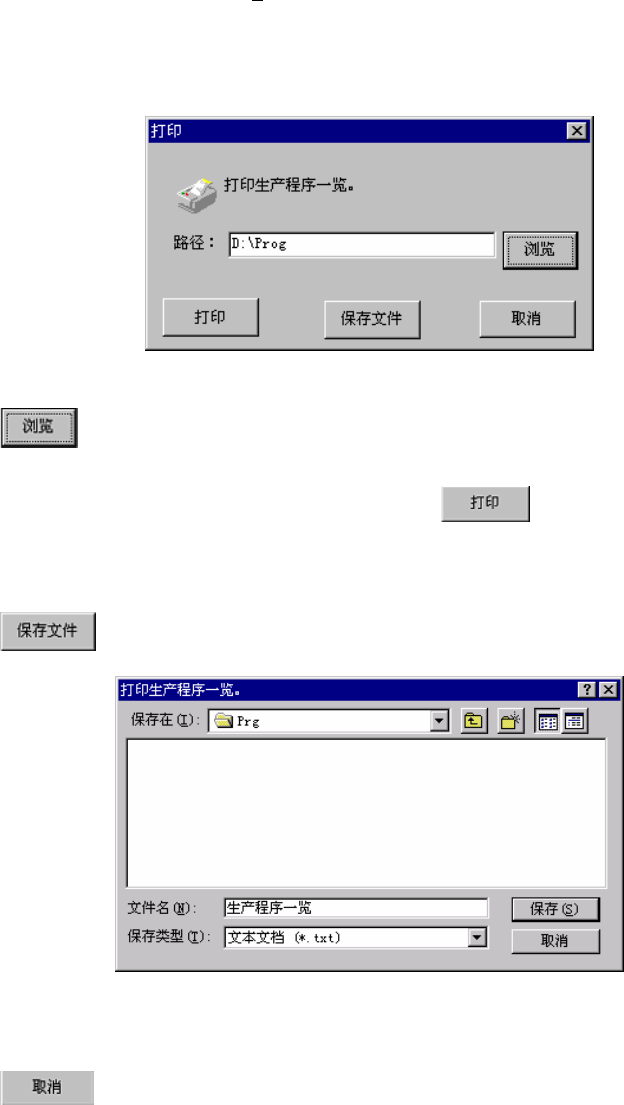

图 4.2-11 生产程序一览对话框
单击
：显示选择文件夹对话框。从中选择需要浏览的文件夹，设定该文件夹的路径。
在“路径框”里输入需要浏览的文件，设定后，单击
，开始打印。
没有设定打印机时，[打印]按钮浅色显示。
单击 时，显示下列保存文件用对话框。
图 4.2-12 文本文件输出保存对话框
指定路径和文件名，单击[保存]后，即可输出文本形式的文件。
单击
：返回生产程序一览对话框。
4-14
第 4 章 桌面
② 重试列表
操作方法１：选择菜单的［文件(F
)］→［打印...］→［重试列表...］
打印重试列表。
可以选择 [未贴片列表]、[供应设备信息]。

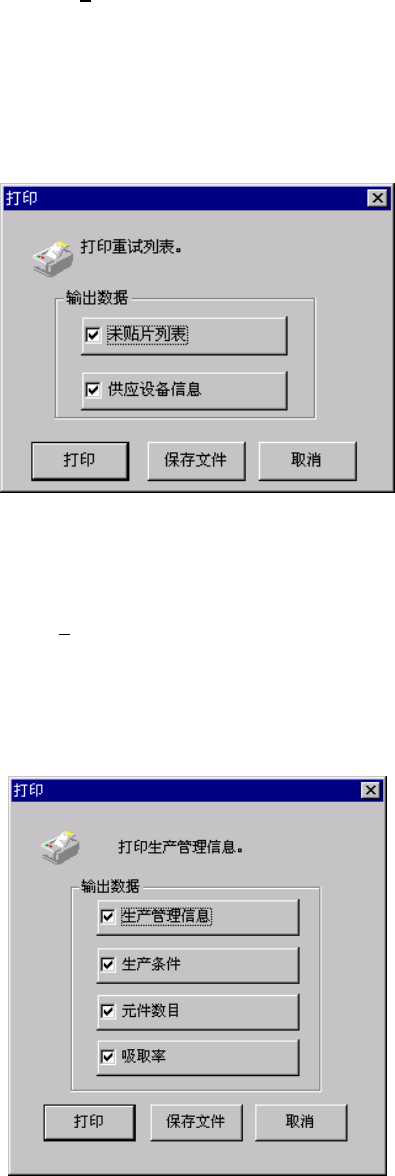

图 4.2-13 打印重试列表
生产管理信息
操作方法１：选择菜单［文件(F
③
)］→［打印...］→［生产管理信息..］
打印生产管理信息。
可以选择 [生产管理信息]、[生产条件]、[元件数目]、[吸取率]。
图 4.2-14 打印生产管理信息
4-15
第 4 章 桌面
4-16
息
④ 设备运行信
操作方法１：选择菜单的［文件(F
)］→［打印...］→［设备运行信息...］
运行信息对话框。
出现下列打印设备
图 4.2-15 打印设备运行信息
⑤ 机器设置信息
操作方法１：选择菜单的［文件(F
)］→［打印...］→［机器设置信息..］
打印机器设置信息。
图 4.2-16 打印机器设置信息
⑥ 操作选项
操作方法１：选择菜单的［文件(F
)］→［打印...］→［操作选项...］
打印操作选项信息的对话框如下。
图 4.2-17 打印操作选项
