第 4 章 桌面
4.6. 取出基板画面
当生产过程中按下紧急停止开关时，可能出现基板停留在中央缓冲(中央传送带)、生产异常
结束的情况。现就如何取出基板的步骤说明如下。
4.6.1. 解除基板固定
解除紧急停止开关。通过手动控制(或生产简易准备
*1
)，选择下列 [自动控制传送] 画面。
先按[解除基板固定]按钮，释放基板，然后用手将台架推到传送位置，把基板推到出口缓冲
（出口传送带）附近后取出。
图 4.6-1 基板自动控制传送画面
*1 [解除基板固定]按钮，在[生产支援] 菜单的简易准备中也有。
4-52
第 4 章 桌面
4-53
4.6.2. 在基板残留状态下返回原点时
在未取出残留基板的状态下，按下返回原点开关时，会显示下列提示。
图 4.6-2 返回原点前基板传感器检测画面
基板停留在中央缓冲（中央传送带）时，请取出基板之后，再按下[确定]按钮。
若没有基板而显示上述提示时，请用手将 Y 台推到传感器检测不出的位置。
按下[确定] 按钮之后，再确认一下基板检测传感器，如果为 OFF，则会出现返回原点的对话
框。
[图 4.6-2 返回原点前基板传感器检测画面]的[解除基板固定]按钮，与[图 4.6-1 基板自动
控制传送画面]上的[解除基板固定]按钮的功能相同。
在第一次接通电源后，启动伺服时，不显示这个按钮。
注 1）用户组为[操作员]级别时，不能执行手动控制以及简易准备功能。请采用[ 图 4.6-2 返
回原点前基板传感器检测画面 ]上的[解除基板固定]方法。
注 2）基板检测传感器对贴片头及 Y 台轴上的前侧盖也有反应。
在此情况下，可手动将贴片头位置及 Y 台位置移动到传感器检测不到的位置后，执行原点返回。
第 5 章 编辑程序
5 编辑程序
5.1 概要
生产基板之前，必须首先制作生产程序数据。
要制作、编辑生产程序数据时，需启动[编辑程序]，输入各种数据。启动[编辑程序]后，显
示如下画面。
生产程序名
JUKI TEST PWB
基板 ID

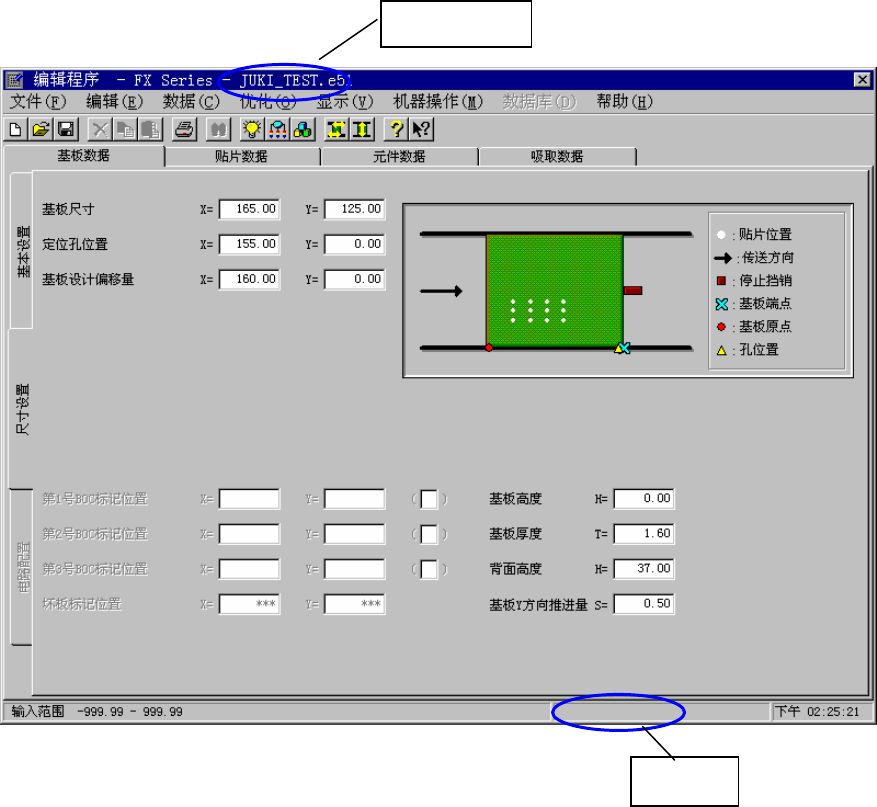

图 5.1-1 启动时的初始画面
启动[编辑程序]后，标题栏上显示读取的程序名，状态栏上显示基板 ID。新建时程序名为
UNTITLED，基板 ID 为空白。
5-1
