第 6 章 编辑辅助功能
6.5.2 测量
注意
为避免发生人体工伤事故，在操作 HOD 的过程中，
切勿将手伸入装置内部，或将脸和头靠近装置。
测量的功能是，把实际元件安装在贴片头后使用各种硬件测量的结果反映到生产程序。
6.5.2.1 测量模式
测量有[连续测量]和[单独测量]2 种模式。可从菜单选择项目，进行切换。
各模式的功能如下。
图 6.5-7 测量模式的内容和菜单
测量的子菜单 运行模式
运行内容
单独 单独测量 测量在元件表格画面上显示的元件
连续 连续测量
测量与生产程序数据内的全部元件／条件一致的元
件。对于因某种原因测量失败的元件，可以单独测
量模式进行个别测量。
6-67
第 6 章 编辑辅助功能
不同的测量模式处理运行简要流程图如下。
単独測定開始
条件設定
(ダイアログ)
測定
結果表示
(ダイアログ)
単独測定終了
測定開
始
終了
再測定
生産プログ
ラムへ結果
格納
中止
連続測定開始
条件設定
(ダイアログ)
測定
結果表示
(ダイアログ)
連続測定終了
対象部品あり
終了
生産プログ
ラムへ結果
格納
次部品測定
対象
部品なし
測定対象
部品がある
か？
中止
単独測定
詳細に測定

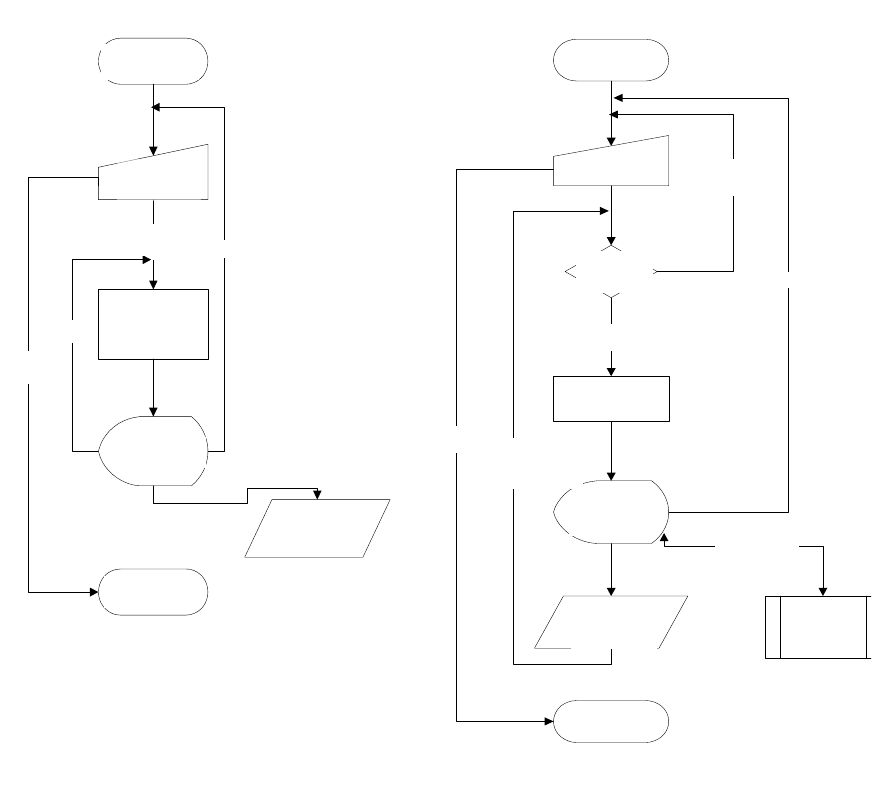

图 6.5-8 单独测量流程图 图 6.5-9 连续测量流程图
测量
再次测量
结束
有测量对象
元件吗？
结束
有对象元件
测量
开始测量
连续测量开始
设定条件
(对话框）
显示结果
（对话框）
结果输入
生产程序
条件设定
(对话框）
显示结果
（对话框）
结果输入
生产程序
连续测量结束
单独测量
详细测量
无对象元件
测量下一个元件
单独测量结束
单独测量开始
6-68
第 6 章 编辑辅助功能
6.5.2.2 测量类别
各测量项目的功能概要说明如下。
表 6.5-2 测量项目功能概要
测量项目
测量内容 备注
测量实际元件的外形尺寸
元件横向
元件纵向
自动计算最适宜的吸嘴号码
元件尺寸( 纵横)
吸嘴号码
吸取真空压 测量实际元件吸取时的真空压
测量实际元件高度尺寸
元件高度
自动计算最适宜的激光定心值
激光高度
元件高度
芯片站立的判定值
(1) 各测量项目的功能
①测量元件尺寸的功能
用激光测量元件的纵横尺寸。同时，自动计算最适宜的吸嘴号码。测量方法如下：
表 6.5-3 元件尺寸测量方法
对象元件
方法
激光识别元件
1) 用激光求出现在的元件角度
↓
2) 将
θ
旋转至 0 度作为激光宽度的横向尺寸
↓
3) 将
θ
旋转至 90 度作为激光宽度的纵向尺寸
