第 6 章 编辑辅助功能
1 mm 以下的元件归还后，会显示对话框，要求确认元件的返还状态，是否正常。

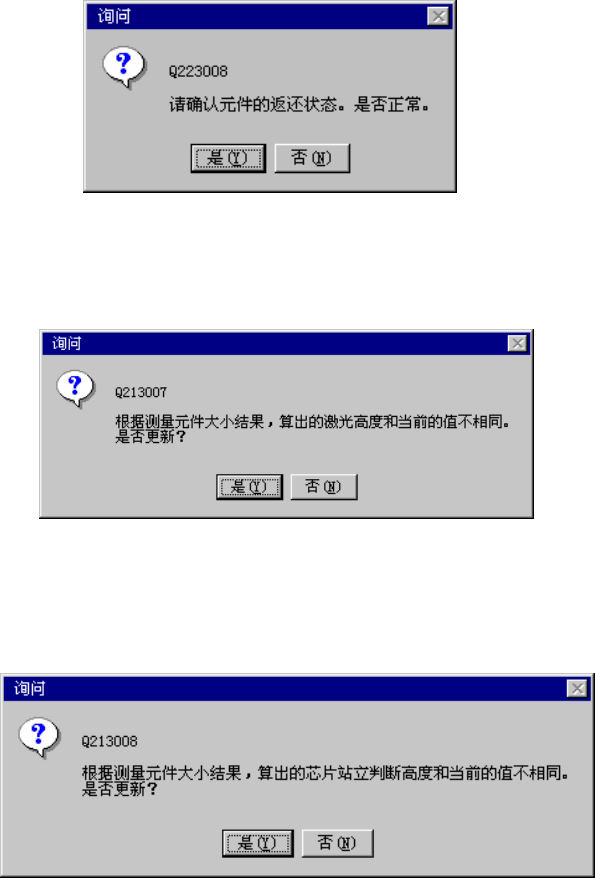

图 6.5-16 确认元件返还对话框
从测量的尺寸计算出激光高度，若与原来的值不同，则会显示以下提示。
图 6.5-17 确认是否覆盖激光高度对话框
从测量的尺寸计算出片芯站立高度，若与原来的值不同，则会显示以下提示。
图 6.5-18 确认是否覆盖芯片站立原判断高度的对话框
6-78
第 6 章 编辑辅助功能
6.5.3.4 单独测量结果
单独测量结束后，结果显示在以下对话框。

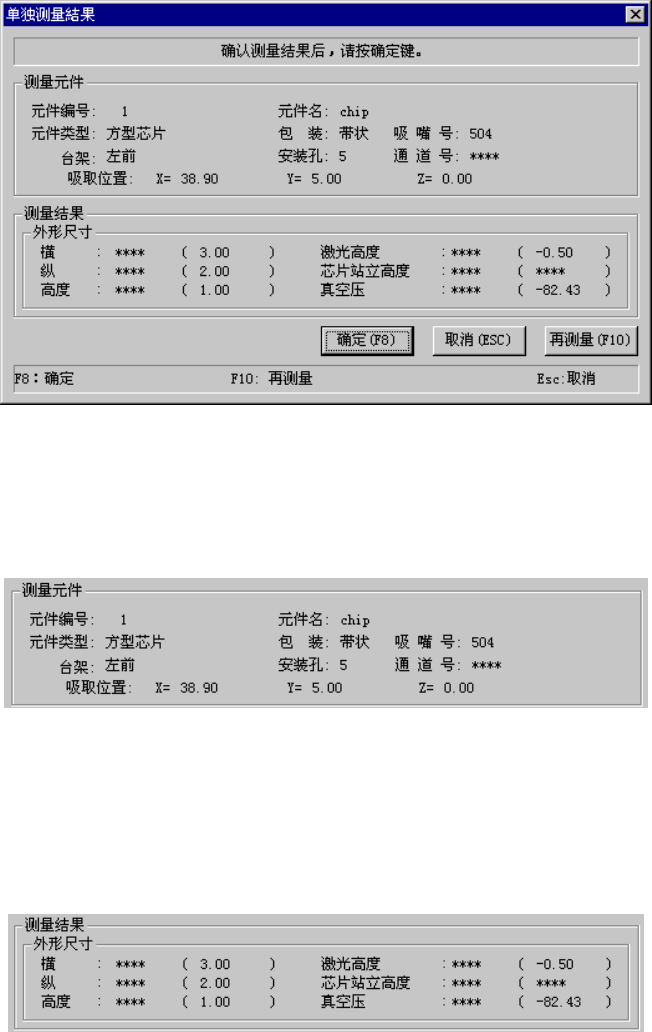

图 6.5-19 单独测量结果对话框
z 测量元件
显示元件内容和吸取位置。
z 测量结果
显示测量结果的数值。（）内表示元件数据的原数值。
未测量的项目，显示，“****”
z 确定([F8]键)
将测量结果变为有效状态，覆盖到元件数据上。然后返回单独测量条件设定画面。
z 取消([ESC]键)
测量结果为无效，然后返回原先单独测量条件设定画面。
6-79
第 6 章 编辑辅助功能
●再测量 ([F10])
再次以相同条件测量。
●快捷键
在单独测量结果画面上，可用以下的快捷键操作。
键盘 操作面板的开关 HOD 键 运行
F8
－
ENTER
确定
F10
－ － 再测量
ESC
－
CANCEL
返回
6-80
