第 6 章 编辑辅 助功能 ●快捷键 在连续测量结果画面上，可以操作以下快捷键。 键盘 操 作面板的开关 HOD 键 运行 － ST AR T － 确定之后测量下一个元件 ESC STOP － 中止连续测量。 F7 － － 切换为单独测量方式 ●测量时出错误 由于某种原因测量发生错误时，显示以下的对话框，请立即切换成单独测量方式。 图 6.5-25 连续测量出错误时的对话框 ●连续测量结束 指定元件连续测量全部结束后，显示以下的对话框。…
第 6 章 编辑辅助功能
6.5.3.8 连续测量结果
连续测量结束后，显示以下连续测量结果对话框。

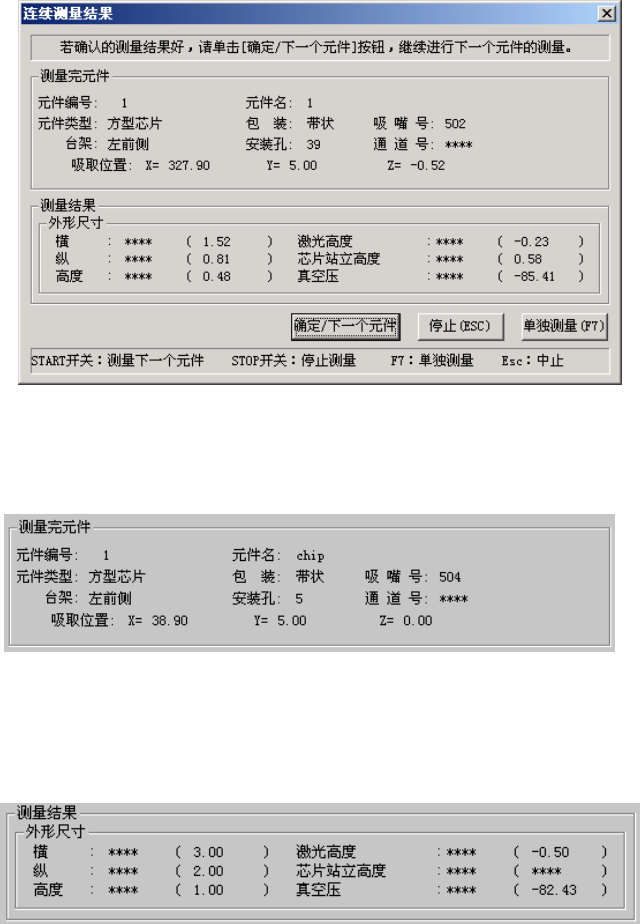

图 6.5-24 连续测量结果 对话框
●测量的元件
显示元件内容和吸取位置。
●测量结果
显示测量的结果的数值。
（ ）内表示原先元件数据的数值。没有执行测量的项目，显示****
●确定／下一个元件 (< START> 开关)
把测量结果作为有效数值保存到元件数据里。之后，对下一个元件进行测量。
●中止 ([ESC]) 键
测量结果视为无效，并中止连续测量，返回原连续测量条件设定画面。
●单独测量 ([F7])键
切换为单独测量方式。
6-86
第 6 章 编辑辅助功能
●快捷键
在连续测量结果画面上，可以操作以下快捷键。
键盘 操作面板的开关 HOD 键 运行
－
START
－ 确定之后测量下一个元件
ESC STOP
－ 中止连续测量。
F7
－ － 切换为单独测量方式
●测量时出错误
由于某种原因测量发生错误时，显示以下的对话框，请立即切换成单独测量方式。
图 6.5-25 连续测量出错误时的对话框
●连续测量结束
指定元件连续测量全部结束后，显示以下的对话框。
图 6.5-26 结束连续测量对话框
6-87
第 6 章 编辑辅助功能
6.5.4 检查
注意
为避免发生人体损伤事故，在设备运行过程中，切勿将手伸入装
置内部，或将脸和头靠近装置。
速度确认功能是：进行模拟生产，确认运行中的 XYθ的偏差量。
6.5.4.1 速度确认
此项功能是通过模拟运行，检查元件吸取、识别、贴片时出现的 XYθ偏差量，以判定生产
程序的速度是否适当。
速度确认功能的概要如下图所示。
速度確認開始
検査開始
条件設定
（ダイアログ）
速度確認検査
結果表示
（ダイアログ）
確定
生産プログラ
ムへ結果格納
終了
取消し
确认速度开始
设
置
条件
（对话框）
取消
开始检查
速度确认检查
显示检查结果
（对话框）
确定
结
果
存
入
生产程序
结束
图 6.5-27 速度确认检查流程图
（1） 速度确认的操作
速度确认操作的概要
z 从菜单中选择[速度确认]，显示[元件数据速度确认]画面。
z 在[元件数据速度确认]画面中设置检查内容。
z 选择[检查]（[F10]键）按钮后，进行检查，检查结束后显示检查结果。
6-88
