第 8 章 生产 8. 2. 6 生产结束 完成计划数量的基板生产后，返回到生产条件画面。 完成生产时三种颜色的信号灯同时点亮，表示已经完成计划数量的生产。 要退出生产操作时，选择菜单栏的［文件］→［退出］ ，或单击画面右上角的“X”框 。 显示如下退出生产的对话框。 在下列对话框上，单击单选按钮，指定是否保存生产程序。 图 8. 2-14 退出生产对话框 8-27
第 8 章 生产

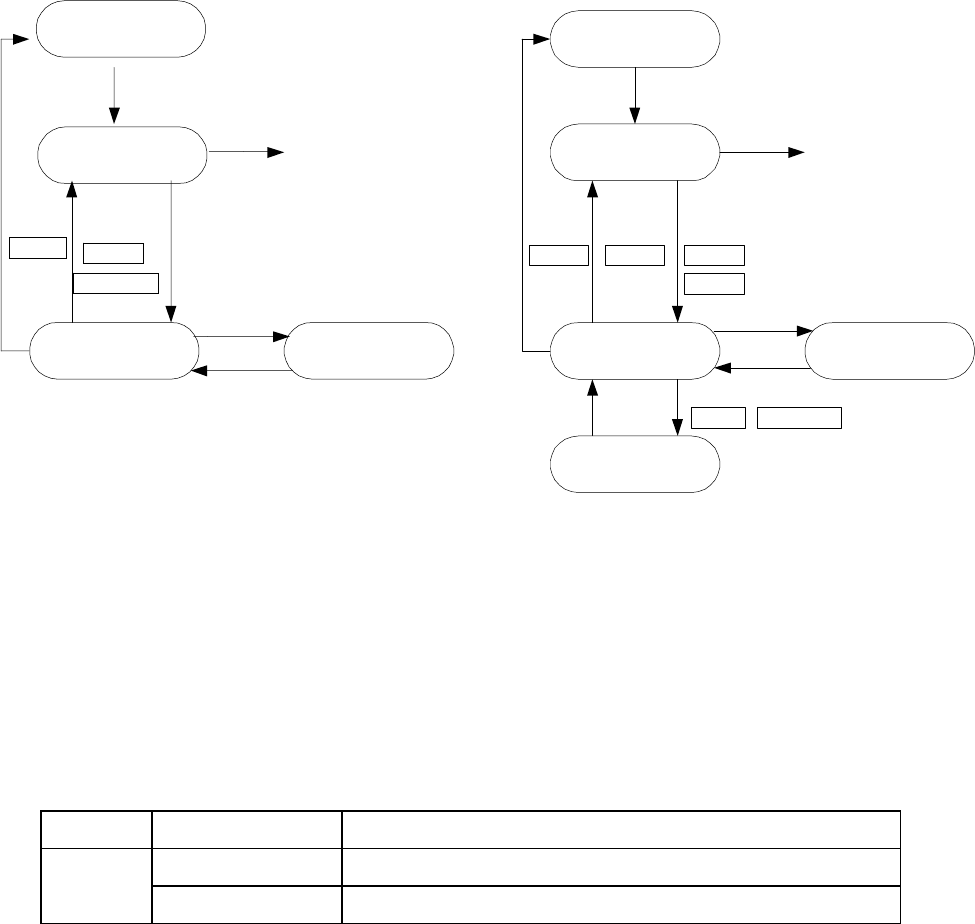

(6-4) 操作模式
手动输送和自动输送的操作模式流程如下。
①手动输送 ②自动输送
操作一件
暂停
示教
START 开关
PREVIOUS
NEXT
STOP 开关
START 开关
生产开始
HOD 装置键
移动结束
设置条件
条件設定
图 8. 2-13 手动输送、自动输送操作模式的流程
◇ 摄像机图像信息
摄像机图像显示下列两项信息：
① 吸取位置的真实图像
② 光标（十字光标和窗口光标）
此处所显示的窗口光标尺寸，与元件外形尺寸一致。
窗口光标，只在吸取角度为 90°的倍数时才可显示。除此之外的元件，显示十字光标。
图像画面信息显示条件
项目 区分 显示条件
十字光标 吸取角度为 0°，90°，180°，270°以外的元件 光标
窗口光标 吸取角度为 0°，90°，180°，270°的元件
8. 2. 5. 3 空打贴片 / 吸取跟踪
空打和试打一样，可以进行贴片/吸取跟踪。
連続実行
一時停止
设置条件
START
ｽｲｯﾁ
START 开关
连续运行
生産開始
生产开始
ティ グーチン
1点実行
STOP
ｽｲｯﾁ
STOP
ｽｲｯﾁ
HODﾃﾞﾊ
ﾞｲｽｷｰ
ﾃｨｰﾁﾝｸ
ﾞ終了
移動完了
START
ｽｲｯﾁ
START 开关
STOP 开关
STOP 开关
C
AN
C
EL
CANCEL PAUSE PAUSE
CANCEL
HOD 装置键
示教
暂停
结束示教
结束示教
移动结束
NEXT PREVIOUS
操作一件
8-26
第 8 章 生产
8. 2. 6 生产结束
完成计划数量的基板生产后，返回到生产条件画面。
完成生产时三种颜色的信号灯同时点亮，表示已经完成计划数量的生产。
要退出生产操作时，选择菜单栏的［文件］→［退出］，或单击画面右上角的“X”框 。
显示如下退出生产的对话框。
在下列对话框上，单击单选按钮，指定是否保存生产程序。
图 8. 2-14 退出生产对话框
8-27
第 8 章 生产
8. 2. 7 生产状态的显示
按<START>开关开始生产后，若在操作选项的 [生产（显示）]标签中，选择了[生产中显示
设备画面]选项时，则显示生产设备状态画面，如图 8.2-15。如未选择该选项，则会显示生产
状态画面，如图 8.2-18 或图 8.2-19。
在生产状态画面的、[操作选项]、 [生产（显示）]标签中选中［放大显示基板生产数量］
时显示图 8.2-19，未选中时显示图 8.2-18。
8. 2. 7. 1 生产设备状态显示
生产设备状态画面主要显示生产情报、设备状态、以及贴片头（HEAD）信息等。
设备状态，以图形标记显示各种感应器、信号的状态。
贴片头信息
显示设备状态
生产情报
图 8. 2-15 生产设备状态显示画面
生产情报
现就画面上显示的生产情报说明如下。
① 实际生产数量／计划生产数量
[计划生产数量] ：在生产条件中设置的计划生产量。
[实际生产数量] ：显示实际生产数量
(
*
)
。
* 在操作选项的[生产(显示)]标签中，选中[累计基板生产数量]项时，从生产基板数
量的实际数量开始计算。
在操作选项的[生产(显示)]标签中，选中[倒计基板生产数量]项时，显示的生产实
际数量为剩下的数量。
