第 8 章 生产
再检查一次激光清洁，若仍有贴片头显示蓝色，表明污浊未除，请擦拭激光污浊。
在［暂停］对话框中按 <STOP>开关时，会显示［中断］对话框，进入中断生产动作。
8-68
第 8 章 生产
8.4.9 暂停时的无元件补满功能
在操作选项[ 生产(暂停)]标签中，选中[给暂停对话框增添补充元件按钮]选项时，如下图所
示，会在生产暂停时的暂停对话框中显示[补充元件]按钮。
但该项［补充元件］按钮，只有在选中上述选项时，「无元件」及「发生标记识别错误」以外
的原因暂停时才能显示。

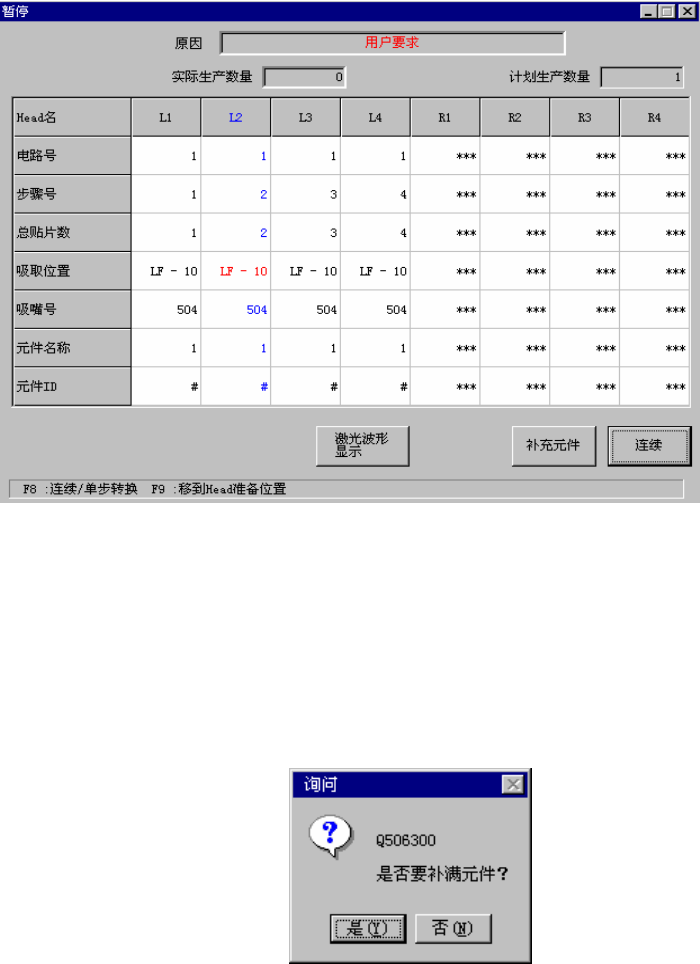

图 8.4-16 补充元件对话框
按下［补充元件］按钮后，进行补满元件。
补满对象元件为：带状、管状、散装元件。对于元件剩余为“0”的，把剩余数恢复为初始值，
清除无元件信息。对于还有剩余元件的，只清除无元件信息。
按下［补充元件］按钮后，显示如下提示。
选择［是］：执行无元件补满，补满后关闭提示。
选择［否］：不执行任何动作，关闭提示。
图 8.4-17 元件补充（确认）对话框
8-69
第 8 章 生产
8.4.10 继续生产
发生生产异常结束时（发生异步情况，生产异常结束）时，可通过以下步骤继续生产。但此动
作只有在至少有 1 个元件进行了吸取、贴片动作时才有效。没有进行元件吸取、贴片动作时（比如
BOC 标记识别操作时等）该操作无效。
8.4.10.1 生产异常结束
在异常结束的错误提示对话框中，按[确认]按钮后，会显示下图的对话框，通知用户已完成
贴片的步骤。

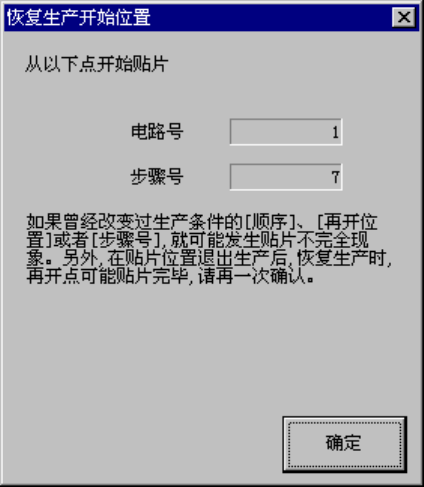

图 8.4-18 恢复生产开始位置对话框
按［确定］后返回生产条件画面。
下次开始生产时，会询问是否从上述位置开始生产。但，若在编辑程序时对基板 ID、贴片
点进行了添加、删除，或变更了贴片点的元件时，则不会出现上述提示，而直接进入正常生产。
对话框中显示的[步骤号]为未贴片号码，即下次生产时的开始步骤位置。
