第 8 章 生产
8.6.1.1 执行生产程序检查
按下［检查］按钮后，执行生产程序的除忽略项目以外的项目检查，在[检查结果]中显示结
果。同时，在[生产的可行性]项目中显示能否实施生产。
执行生产程序检查时，可以按顺序（输入顺序、优化顺序）进行检查。
运行 结果内容 显示内容
检查前 未决定
有错误 错误
有警告 警告
ﾞ
如变更条件则可以生产 变更条件
检查后
无错误、警告 OK
8.6.1.2 详细错误对话框
在执行生产程序检查的过程中，检测出错误 (或者警告)时，［错误详细］按钮有效。按下此
按钮后，将逐一显示错误或者警告的详细信息。

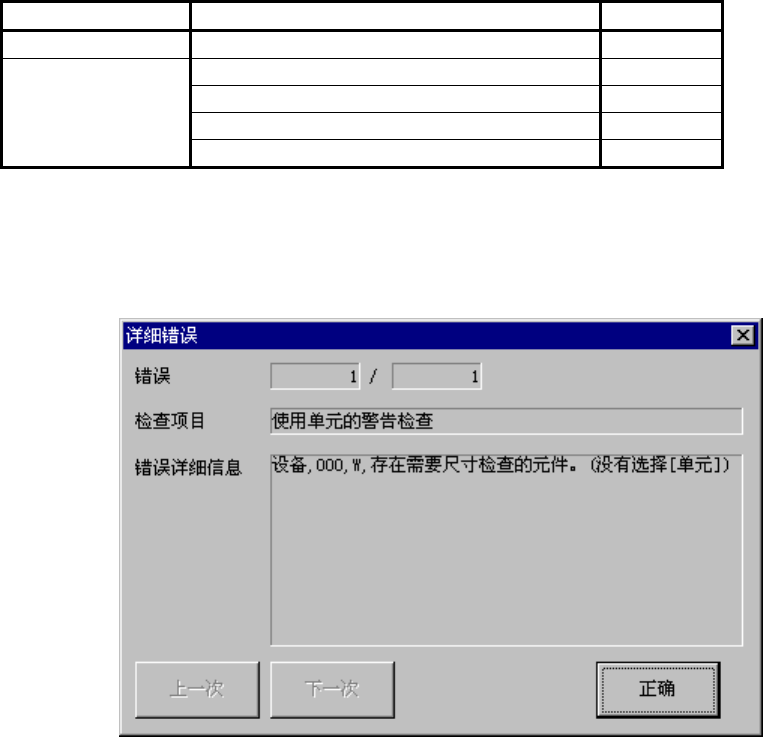

图 8.6-2 详细错误对话框
按［上一次］或者［下一次］，可显示上一个或者下一个错误。
按［正确］，关闭［详细错误］对话框。
8-127
第 8 章 生产
8.6.2 确认贴片
此功能在生产开始之前显示贴片点列表，通过跟踪确认贴片点上是否已贴上元件。
确认贴片操作的流程示图如下。
START
STOPキー押下
いいえ
搭載追尾ダイアログ
基板がクランプ
されているか？
はい
いいえ
搬送路上に基板がある
か？
再クランプ確認
ダイアログ
はい
基板再クランプ
STARTキー押下
BOCマーク認識
搭載追尾する点の
搭載追尾
STOP押下
基板ロード確認
ダイアログ
基板ロード
生産アイドル状態STOPキー押下
いいえ
STARTキー押下
按 STOP 开关
生产空运行状态
跟踪贴片对话框
按 STOP 开关
按 START 开关
STOPキー押下
按 STOP 开关
基板被钳夹？
否
传送通道上有基板？
否
是
重夹确认对话框
基板装载对话框
按 STOP 开关
是
按 START 开关
否
重夹基板 基板装载
BOC 标记识别
贴片跟踪点的
贴片跟踪
追尾後、
搭載するしないの
設定をする
搭載する・しない
の設定
はい
跟踪后，进行不
贴片的设定
是
设定是否进行
贴片
いいえ
否
追尾終了？
结束跟踪？
はい
是
END
图 8.6-3 执行贴片跟踪流程图
8-128
第 8 章 生产
8.6.2.1 跟踪贴片确认对话框
按贴片编号顺序显示贴片元件的信息。
可以指定对各贴片点是否执行贴片及跟踪。
同时，可在贴片点上做标记。
图 8.6-4 跟踪贴片对话框
基本操作
1. 按下<START>开关后，搬入基板。
注意
按下<START>开关后设备开始运转。按下开关前，请确认设备运转不会对设备
附近的人造成危害。
按<START>开关前，请确认没有安装、或放置会防碍设备内部各项运行的物体
(调整工具等)。
另外，即使按下<STOP>开关中断设备当前的运行，但贴片确认尚未终止，设
备仍会继续运行。
即使在中断跟踪时，为防止发生人身伤害，在设备运行中切勿把手伸入设备
内部，脸和头也不要靠近设备。
2. 在传送轨道上有基板时，将重夹基板。基板已被夹紧时，则不再搬入、重夹。
3. 夹紧基板后，如果指定标记，则将进行标记识别。
4. 之后，根据指定的跟踪方法进行贴片跟踪。
8-129
