第 9 章 机器设 置 使用单元（功能） 选择[使用单元（功能）]标签之后，会显示如下的设置[使用单元（功能）]对话框。 图 9.4-20： 设置 使用单 元（ 功能 ）对 话框 (1) 设置项 目 在[使用单元（功能）]对话框中的设置项目如下表。 表 9.4-15： 设置 项目 No . 项目 设置的内容 1 使用单元（功能） 使用/不使用功能 为完成生产程序的贴片， 需要上述指定为 “不使用”的功能时， 有关的贴装状况， 请参见「表…
第 9 章 机器设置
(3) 生产运行
设置为“不使用”时的贴装状况如下表所示。
表 9.4-14： 设置为“不使用”时的贴装
No. 单元 生产操作
1 送料器位置指示器
(左-前/后、右-前/后)
只需删除功能即可执行贴片。
2 统一交换送料器台车
(左-前/后、右-前/后)
只需删除功能即可执行贴片。
3 坏板标记读入器 只需删除功能即可执行贴片。
4 基准针 不执行孔基准的生产。
不执行基准针校正。
5 自动调整基板宽度 只需删除功能即可执行贴片。
6 HMS 只需删除功能即可执行贴片。
7 微型信号灯 只需删除功能即可执行贴片。
9-28
第 9 章 机器设置
使用单元（功能）
选择[使用单元（功能）]标签之后，会显示如下的设置[使用单元（功能）]对话框。

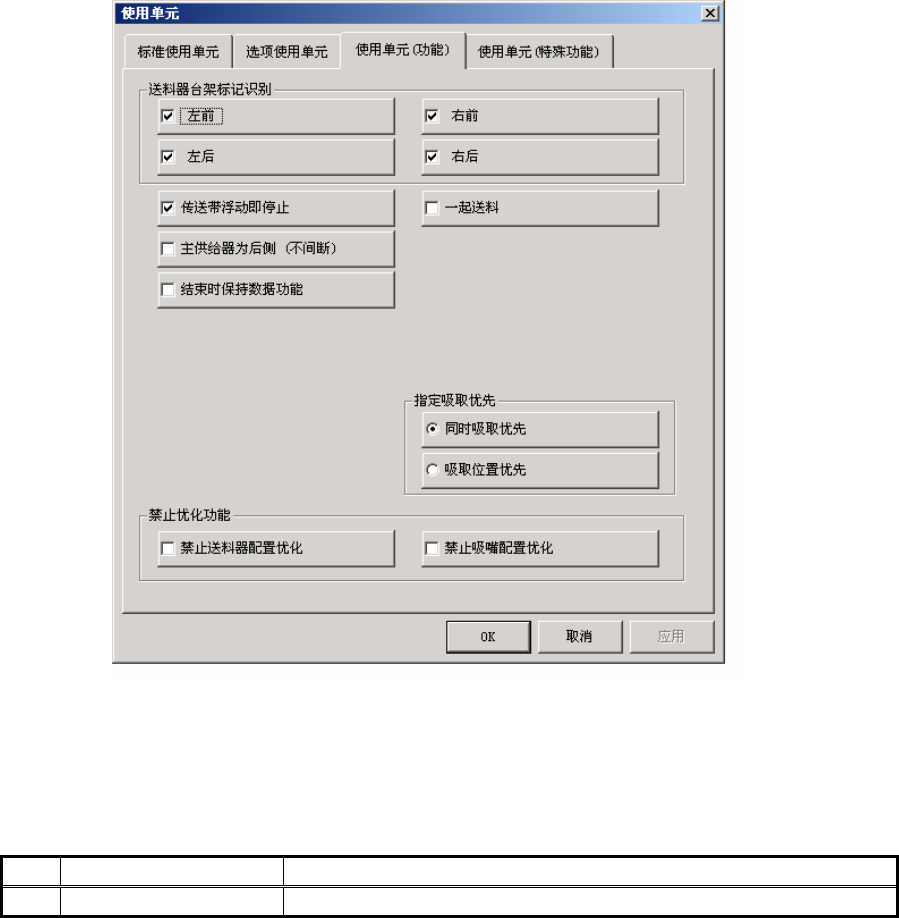

图 9.4-20：设置使用单元（功能）对话框
(1) 设置项目
在[使用单元（功能）]对话框中的设置项目如下表。
表 9.4-15： 设置项目
No. 项目 设置的内容
1 使用单元（功能） 使用/不使用功能
为完成生产程序的贴片，需要上述指定为“不使用”的功能时，有关的贴装状况，请参见「表
9.4-16 设置为“不使用”时的贴装」。
在「禁止优化功能」组中，各选项选中时的功能限制，请见「表 9.4-16 设置为“不使用”时
的贴装」。
9-29
第 9 章 机器设置
(2) 设置方法
• 用复选框选中要使用的装置单元，进行设置。
• 在 MS 参数中未经选项设置的单元（浅色显示的单元）无法选中。
(3) 生产操作
表 9.4-16：设置为“不使用”时的贴装
No. 单元 生产操作
1 传送带浮动即停止 在 X、Y 移动中传感器检测出传送带浮动时，X、Y 的速度转入低速。
在 X、Y 的移动之前传感器检测出传送带浮动时，询问是否再试行
传感器检测。
选择「再试行」：用传感器进行再检查。
选择「取消」：终止生产。
2 送料器台架标记识别 只删除功能而可执行贴片
3 结束时保持数据功能 退出 FX-1/FX-1R 系统时，保存展开的生产程序信息，下次启动时
复原生产程序。
4 主供给器为后侧
（不间断运行时）
主供给器为前面（主机正面）。
・
不依照传送基准。
・
优先进行「操作选项」→［使用单元］标签的交替设置。
5 一起送料 基板传送结束时使用的全部送料器元件进行一起顶推。
执行不间断运行模式时，则同时顶推单侧台架上的全部送料器。
因元件用完等原因变更送料器台架时，则只一起顶推该变更的送料
器台架的基板上尚未贴片的元件送料器。
表 9.4-17： 设置禁止优化功能时的贴片
No. 单元 生产动作
1 禁止送料器配置优化 执行编辑程序、优化菜单、优化后，对话框显示的“吸取数据”的
选项被固定为[分配自动选择]。
其它选项无法选择。
2 禁止吸嘴配置优化 执行编辑程序、优化菜单、优化后，对话框显示的“使用的吸嘴”
选项被固定为[使用固定吸嘴]。
其它选项无法选择。
表 9.4-18：同时吸取/吸取位置优先模式的说明
No. 单元 生产动作
1 同时吸取优先 执行标准生产操作，在一定的可同时吸取的范围内进行生产操作。
2 吸取位置优先 根据元件尺寸可同时吸取的范围发生变化。对于极小元件，可同
时吸取的范围缩小，在靠近吸取数据的吸取坐标位置进行吸取。
吸嘴吸取位置在模部外时，会发生吸取偏差错误。因此，可防止
贴片时的相邻元件和吸嘴接触。
9-30
