第 9 章 机器设置
9-48
9.4.3 显示
在菜单栏中选择[显示]之后，会显示如下图所示的命令：

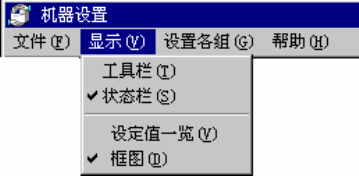

图 9.4-39： 显示菜单
可以选择显示/不显示工具栏、状况栏。
也可切换显示设置值一览和状态图。
详细情况请参见[9.2 初始画面]。
9.5 命令按钮
按下画面左侧的命令按钮，可以调出机器设置的各个菜单项目。
命令按钮中注册的项目，可根据用户自定义执行。
可以注册的项目是[设置各组]和[显示]的全部菜单项目，以及[文件]菜单里的[注册吸嘴一览]
和[读吸嘴数据]。
[退出]对应于[退出应用程序]，[显示切换]为切换设置值一览显示和状态图显示。
若从菜单或命令按钮打开对话框，则在对话框显示期间，命令按钮不起作用。
第 10 章 手动控制
10 手动控制
10.1 功能概要
手动控制是通过操作画面上的对话框，运行各单元，或进行确认的功能。
手动控制的各功能列表如下。
表 10-1 功能一览
No.
功能 (菜单) 内容
1
文件 退出 退出手动控制
2
状态栏 切换状态栏的显示/不显示
3
设定值一览 显示设定值一览(以前的初始画面)
4
显示
框图 用图表显示结构图
5 贴片头控制
各贴片头基准的 X、Y 轴移动控制、坐标显示
各贴片头的 Z、θ轴移动控制、坐标显示
各贴片头的真空控制、吹气控制、压力值显示
6 贴片头设备控制
各贴片头设备（OCC、坏板标记读入器、HMS）基准
的 X、Y 轴移动控制、坐标显示
各贴片头设备控制、传感器状态显示
7
贴片头
（Head）
激光控制
各贴片头的真空控制、真空打开/关闭显示
各贴片头的 Z 轴移动控制、坐标显示算法切换
测量、结果显示、图像显示、
边界确认、边界确认显示
8 个别控制
停止挡销控制、Y 钳位控制、支撑台控制、
Ready out 控制、Board available out 控制、
传送马达控制、基板察觉挡销控制、
传送系统各传感器以及信号的状态显示
9 自动控制
自动传送动作控制、传送系统各传感器以及信号的
状态显示
10 自动调整基板宽度控制
自动调整基板宽度控制、基板传送宽度显示、传送
系统各传感器状态显示
11
传送
Y 台控制
Y 台返回原点、移动到任意位置、坐标显示
12 供应设备 顶针控制 送料器顶针控制、FPI 控制
13 ATC 控制
ATC 滑动板控制、传感器的状态显示、
吸嘴吸取控制
14 信号灯控制 信号灯控制、警报器控制、状态显示
15
校准台控制
LED 控制、真空控制、状态显示
16
其它传感器
温度传感器等的状态显示
17
驱动器状况
X, Y, Z, θ轴驱动器的状态显示
18
控
制
其它
伺服状态
伺服状态的图表显示
19
帮助
10-1
第 10 章 手动控制
10.1.1 初始画面
选择菜单栏的[设置]→[手动控制]，或者选择[手动控制]命令按钮后即可显示初始画面。如图
10.1-1 初始画面 构成图。
也可从菜单栏选择[显示]→[设定值一览] 显示初始画面。如图 10.1-2 初始画面 设定值一览。
在状态图显示的初始画面中，传送、ATC、基准销、贴片头（Head）等以图形按钮显示，单击这
些按钮，可显示与该单元对应的对话框 (参见表 10-2 各按钮和显示对话框)。把光标移动到按钮上或
各传感器的图标上时，就有提示工具显示。
各种传感器的打开/关闭状态，用红色/绿色图形显示。

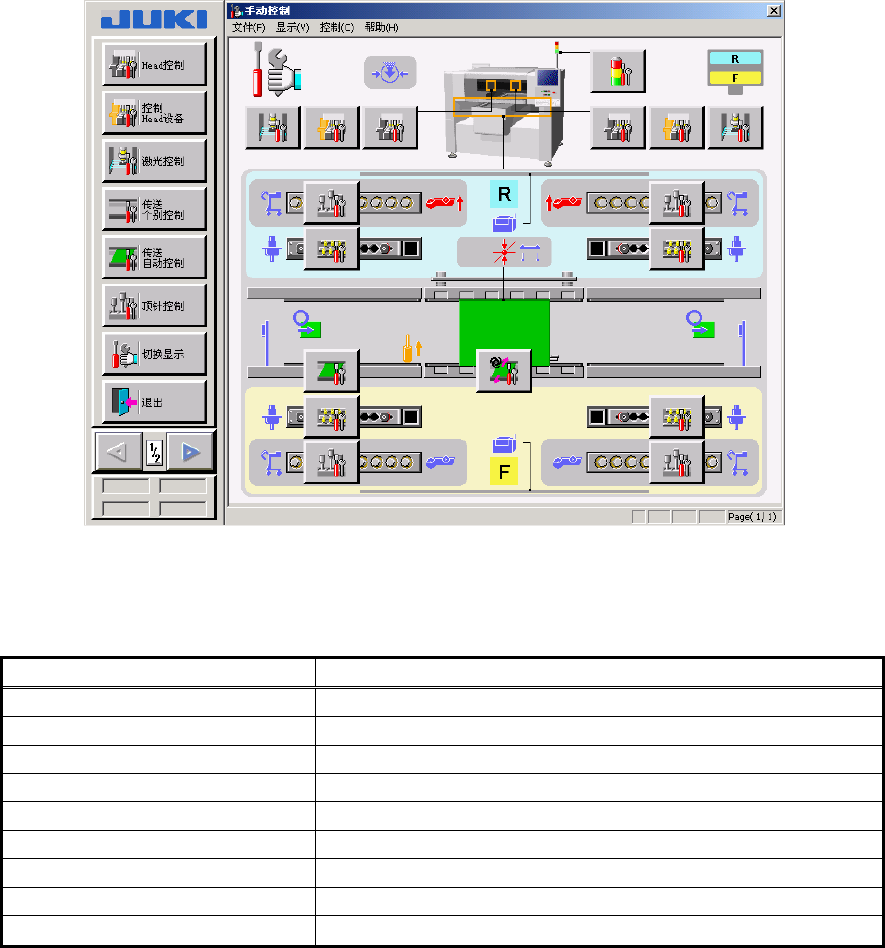

图 10.1-1 初始画面 构成图显示
表 10-2 各按钮和显示对话框
单击部位 显示对话框
信号灯 信号灯控制对话框
贴片头（Head） 贴片头控制对话框
贴片头（Head） 贴片头设备控制对话框
贴片头（Head） 激光器控制对话框
ATC ATC 控制对话框
信号灯 信号灯控制对话框
送料器 送料器顶推销控制对话框
Y 台 Y 台控制对话框
传送轨道 传送自动控制对话框
10-2
