第 10 章 手动控制
② BMR
控制完成时显示 XY 轴坐标、传感器的打开/关闭状态。
连续显示传感器的打开/关闭。
③ HMS
控制完成时显示 XY 轴坐标、Z 轴坐标。
10-13
第 10 章 手动控制
10.2.2.3 激光控制

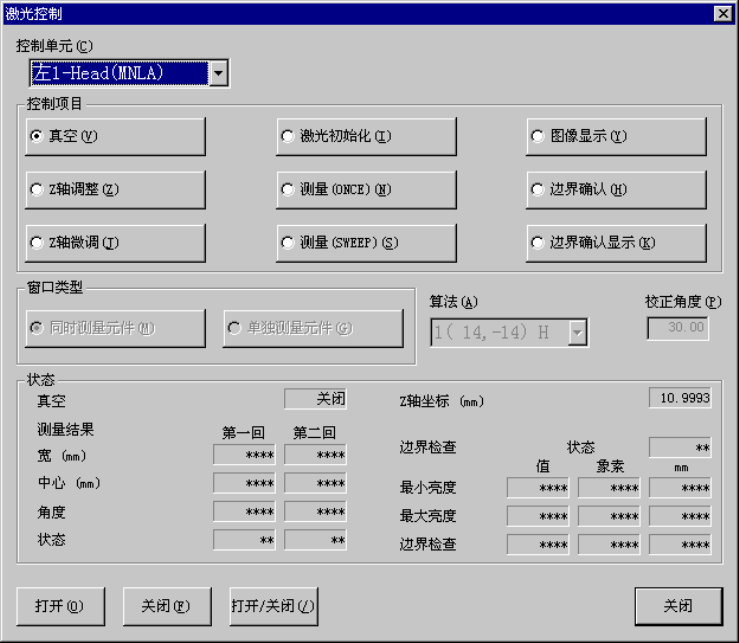

在菜单栏中选择[控制]→[Head]→[激光控制]后，显示下图的激光控制对话框。
图 10.2-11 激光控制对话框
(1) 控制单元
从组合框中选择要控制的对象单元。
选择的单元不受在[机器设置]-[使用单元]中的设置的影响。未选中(不使用) 的单元也可以选择。
单击▼，或按 [Alt] + [↓] 键后，显示可选择的单元。
(2) 算法
从组合框中选择执行[测量(SWEEP)]时的激光器算法。
控制项目选择[测量(SWEEP)]以外的项目时，不能设置。
单击▼，或按[Alt] + [↓] 键后，显示算法的列表。
算法，左侧显示的数字为算法，右侧的英文字母为 SWEEP 时的 q 旋转速度。
10-14
第 10 章 手动控制
算法
1(14, –14) : 在当前位置进行预旋转角度的逆旋转，在该位置旋转 q，找出影子宽度最
小的位置(第一次)。再从检测出的最小宽度位置起旋转 90 度，检测出第
二个最小宽度(第二次)。
相当于元件数据中设定的激光识别算法的算法 1 。
2(14, 14) : 从当前位置进行预旋转角度的逆旋转，在该位置旋转 q，找出影子宽度最
小的位置(第一次)。再从检测出的最小宽度位置起旋转 q，检测出第二个
最小宽度(第二次)。
相当于元件数据中设定的激光识别算法的算法 2 。
3(–14, –14) : q 不旋转，在执行时的位置测量影子(第一次)。之后，在旋转后的位置测
量影子(第二次)。
相当于元件数据中设定的激光识别算法的算法 3。
速度: H：高速、 M：中速、 L：低速

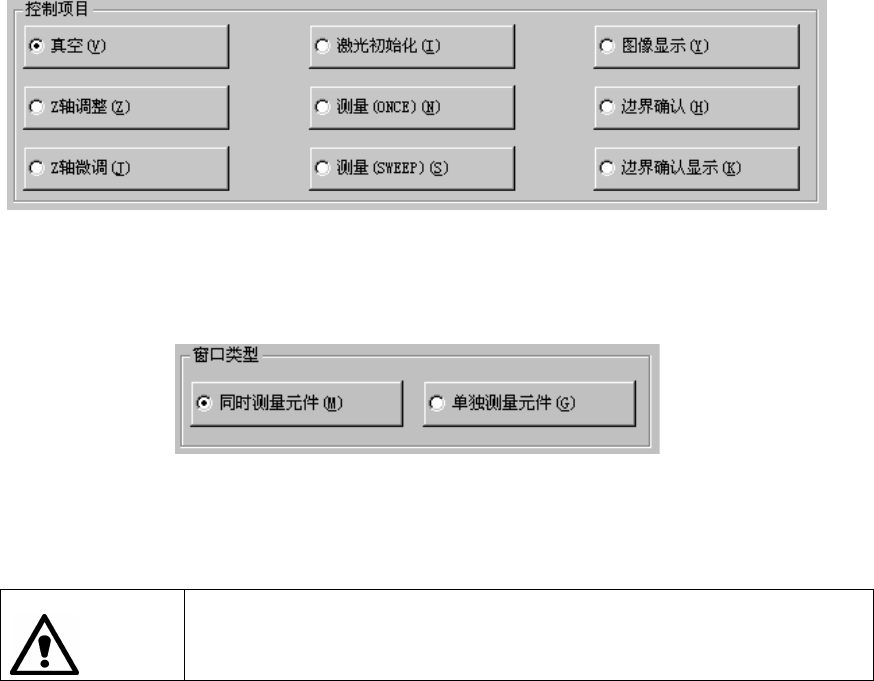

(3) 控制项目
用单选按钮选择控制项目。
(4) 窗口类型
用单选按钮选择测量时的窗口类型。
在控制项目中选择[测量(ONCE)]、[测量(SWEEP)]以外的项目时，不能设定窗口类型。
(5) 控制按钮
通过控制按钮操作控制项目。
各个控制项目，显示不同控制按钮。
按下控制按钮后，设备即开始运行。按下控制按钮前，请务必确认设备内部
没有正在操作的人。另外，为防止人身伤害，设备运行中切勿把手伸入设备
内部，脸和头也不要靠近。
警告
10-15
