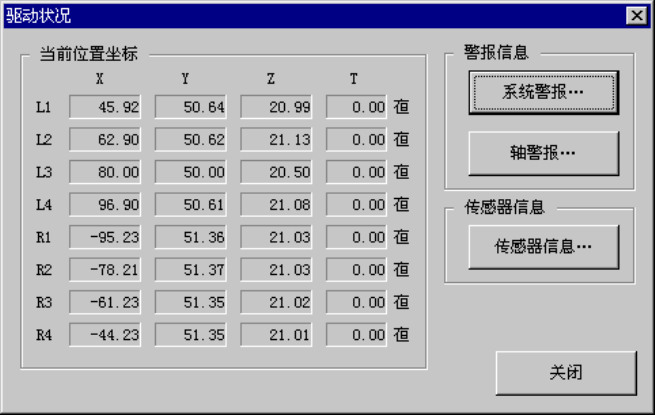

第 10 章 手动 控制 10.2.5.5 驱动器状况 选择菜单栏的[控制]→[ 其它]→[ 驱动器 状况] 后，显 示下图的[驱动状况] 对话框。 图 10.2-25 驱 动状 况对话 框 按下[系统警报] 按钮、 [轴警报]按钮、 [ 传感器信息]按钮后， 分别显示 图 10.2-26 系 统警 报、 图 10 .2 -27 轴警报信息对话框 、 图 10.2-28 传感器 信息 对话框 。 (1 ) 当前位置 坐标 显示各轴的当前…
第 10 章 手动控制
10.2.5.4 其它传感器
选择菜单栏的[控制]→[其它]→[其它传感器]后, 显示下图的[其它传感器]对话框。

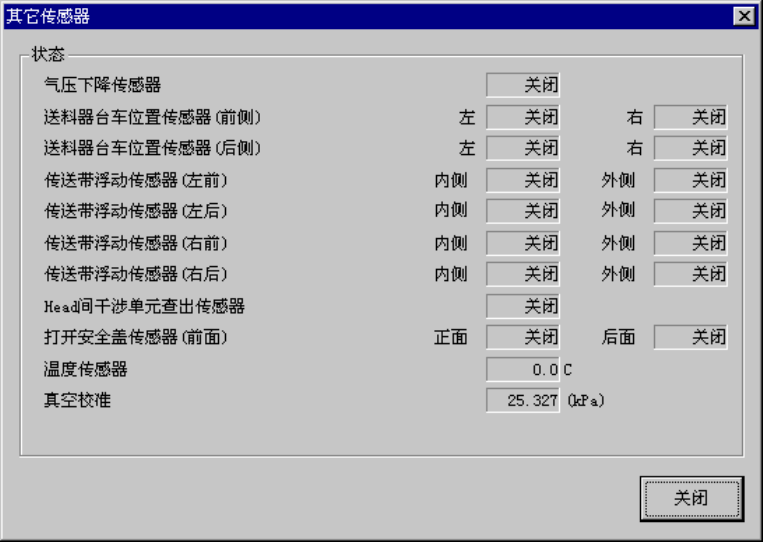

图 10.2-24 其它传感器对话框
(1) 状态显示
显示各传感器的状态。
不受[机器设置]中[使用单元]设置的影响。未选中的(不使用)单元的状态也可显示。
传感器的状态显示读取的实时状态、并连续显示。
显示左右两个状态时, 左右各表示如下内容。
统一交换台位置传感器 ：左侧/右侧的传感器状态
传送带浮动传感器 ：内侧/外侧的传感器状态
打开安全盖传感器 ：前面/后面的传感器状态
10-38
第 10 章 手动控制
系统警报
按下驱动状況对话框中的[系统警报]按钮后，显示如下画面。

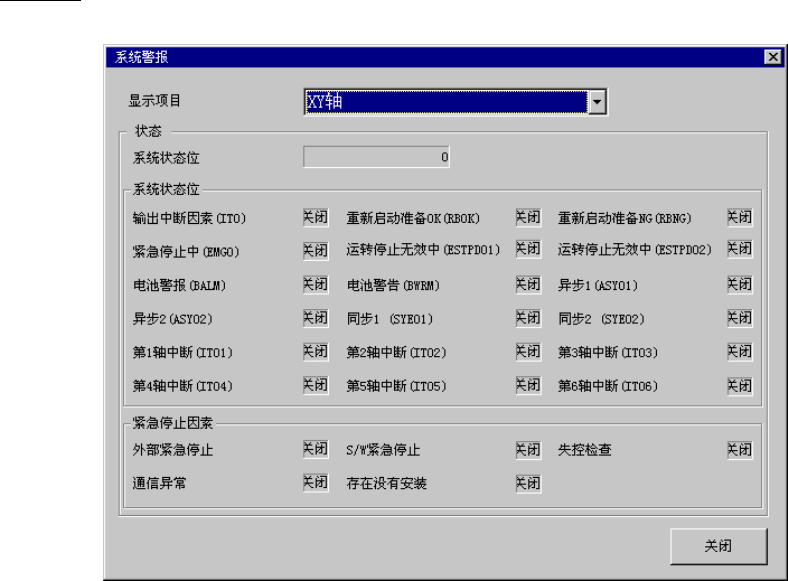

图 10.2-26 系统警报对话框
(1) 状态显示
用 打开/关闭 按钮，显示状态编码以及各种状态位。
(2) 显示项目
用组合框选择要显示的单元。
单击▼，或按[Alt] + [↓] 键，显示可选择的单元列表。
