第 14 章 设备操作信息 图 14.1-3 机器操作信息 （比率） 14-3
第 14 章 设备操作信息

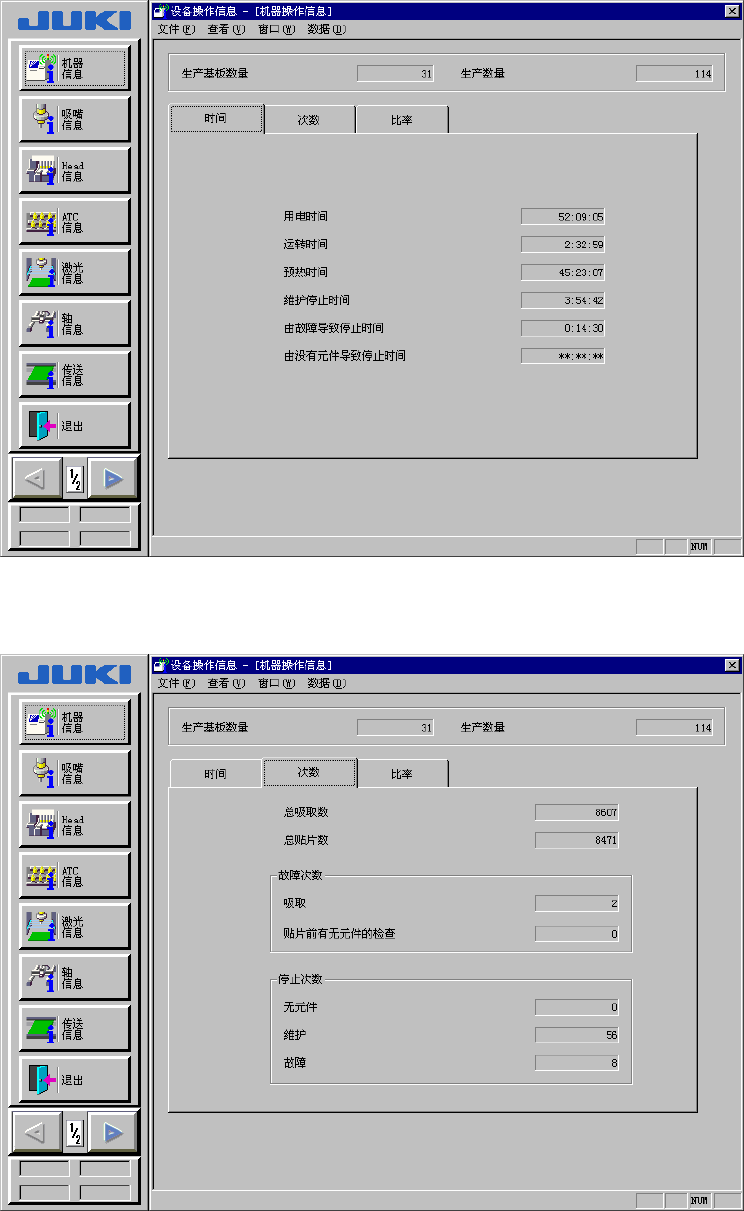

图 14.1-1 机器操作信息 （时间）
图 14.1-2 机器操作信息 （次数）
14-2
第 14 章 设备操作信息

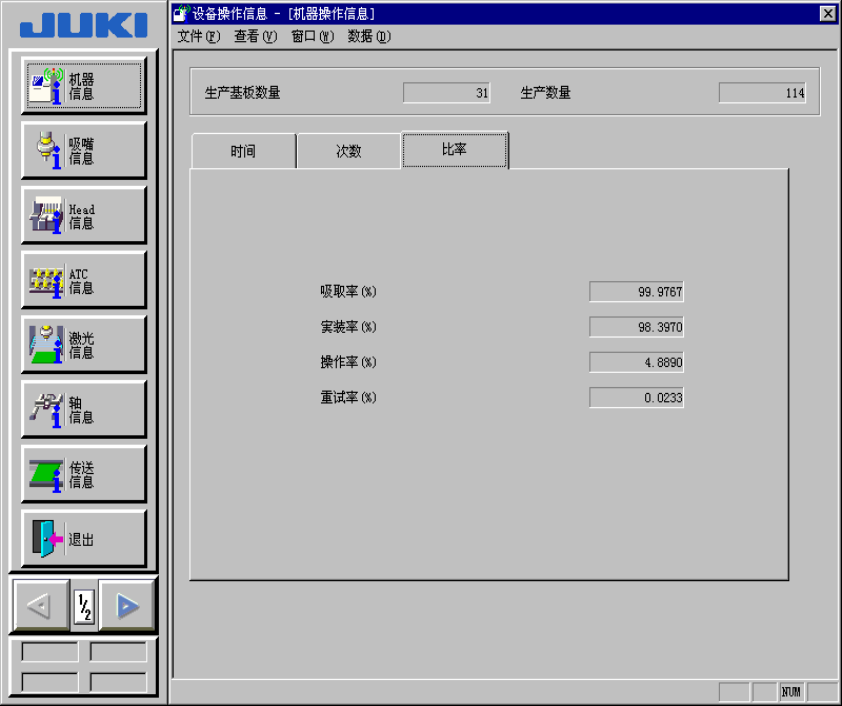

图 14.1-3 机器操作信息 （比率）
14-3
第 14 章 设备操作信息
14.1.2. 各吸嘴运行信息
14.1.2.1. 各吸嘴运行信息
在菜单栏中选[窗口]→[各吸嘴运行信息]后，显示图 14.1-4 各吸嘴运行信息画面。
表 14.1-2 各吸嘴运行信息的显示内容
No 项目 内容
1 总吸取数 计算每个吸嘴（ATC 编号）的吸取成功次数。
2 警告级别 显示每个吸嘴（ATC 编号）的警告级别。
3 错误级别 显示每个吸嘴（ATC 编号）的错误级别。
4 总贴片数 计算每个吸嘴（ATC 编号）的贴片成功次数。
5 吸嘴交换 计算每个吸嘴（ATC 编号）的吸嘴交换成功次数。
6 吸嘴交换失败 计算每个吸嘴（ATC 编号）的吸嘴交换失败次数。
7 吸取失败 计算每个吸嘴（ATC 编号）的吸取故障次数。
8 重试 计算每个吸嘴（ATC 编号）的吸取重试超限的次数。
9 LA 识别 计算每个吸嘴（ATC 编号）的 LA 识别错误次数。
10 芯片站立 计算每个吸嘴（ATC 编号）芯片站立错误次数。
11 异类元件 计算每个吸嘴（ATC 编号）异类元件错误次数。
12 姿势检查 计算每个吸嘴（ATC 编号）姿势检查错误次数。
13 贴片前元件有无检查 计算每个吸嘴（ATC 编号）在贴片前进行有无元件检查错误次数。
图 14.1-4 各吸嘴运行信息
14-4
