第 17 章 选项元件的使用
17.6.3 设置
17.6.3.1 设置镀锡偏移校正使用／不使用
在设置画面上选择“设定组”－“选项使用单元”，设置“镀锡偏移校正”使用／不使
用。
图 17.6-3 在设置画面上的选项使用单元
17.6.3.2 贴片时忽略镀锡识别错误
用户级
别为“修理工程师”者，可在“选项使用单元”上设置“贴片时忽略镀锡
识别错误”。
在“贴片时忽略镀锡识别错误”有效时，只要有 1 组镀锡标记识别发现 1 处标记
识别错误，则会放弃对与该镀锡标记相关贴片点的镀锡偏移校正，改在通常位置上进
行贴片（不进行暂停）。
※“贴片时忽略镀锡识别错误”功能只在生产中有效。此时，编辑程序的贴片位置摄
像机跟踪功能无效。
17-17
第 17 章 选项元件的使用
17.6.4 设置镀锡偏移校正参数
从“使用单元” 选择“设置镀锡偏移校正”后，会显示下列“镀锡偏移校正”画面。
可在该画面上设置“检测领域容限值”、变更示教用参数的初始值。
设置镀锡检测领域
容限值
初始值
变更示教用参数的

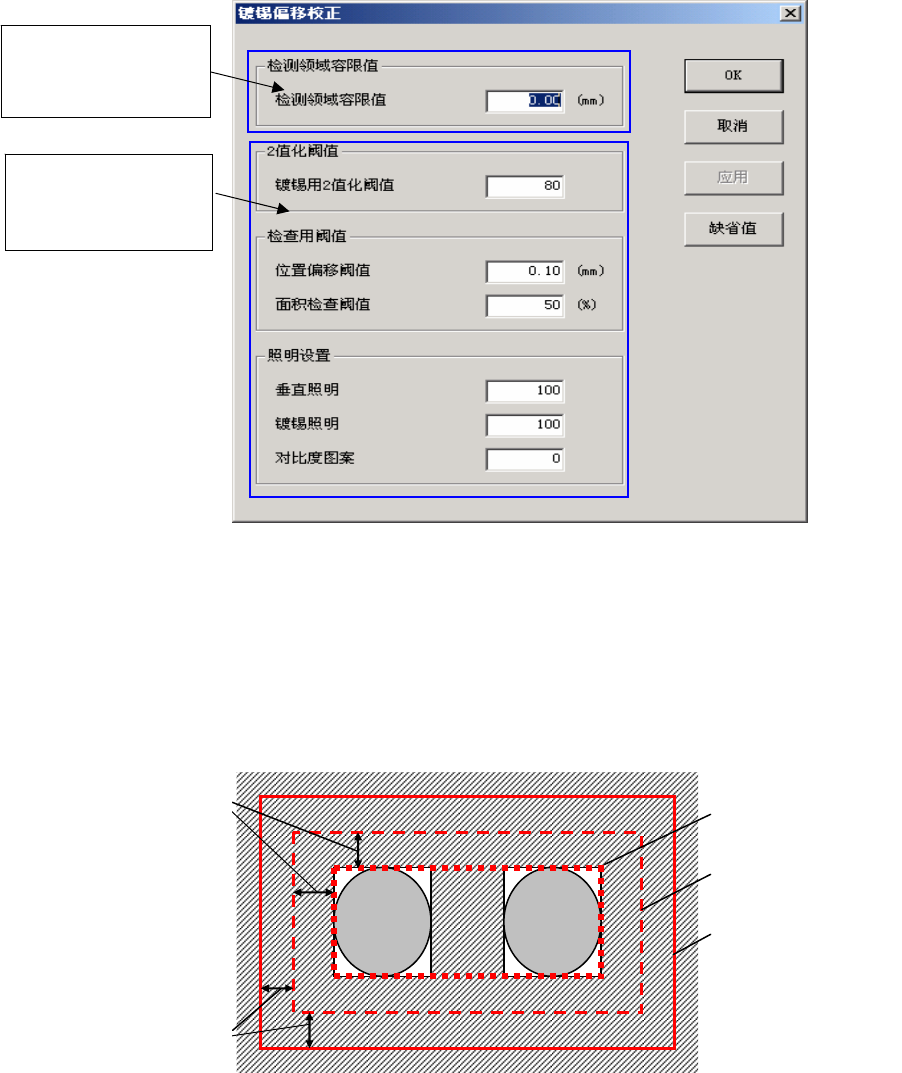

图
17.6-4 设置检测容限值画面
17.6.4.1 设置检测范围补偿
通过“设置组”－“设置镀锡偏移校正”的“设置检测领域容限值”设置检测范围的
偏移值。检测范围需要大于“位置偏移检测值”算出的范围时，请输入该值。镀锡识别，
可在位置偏移检测值加补偿值的范围内进行。
检测领域容限值
位置ずれ検査値
位置偏移检测值
检测范围
デフォルト検出領域
检测领域默认值
镀锡外形
镀锡外形
图 12-10-4-2 检测范围
示意图
※ 输入补偿值后只会扩大检测范围，位移检测判定值没有变化。但，扩大检测范围后，
可能会检测出识别对象外的镀锡等错误，造成识别不稳定。
17-18
第 17 章 选项元件的使用
17.6.5 设置镀锡示教初始值
设置镀锡示教参数初始值。
各装置都可设置 “镀锡用 2 值化阈值”、“位置偏移阈值”、“面积检查阈值”、“垂直照
明”、“镀锡照明”“对比度图案” 等镀锡示教初始值。
选择“默认值”按钮，可把所有设置值恢复为出厂时的初始值。
17.6.6 手动控制
可通过手动控制的“Head 设备控制”－“镀锡照明控制”，进行手动控制，操作本项功
能各项照明的打开 / 关闭。

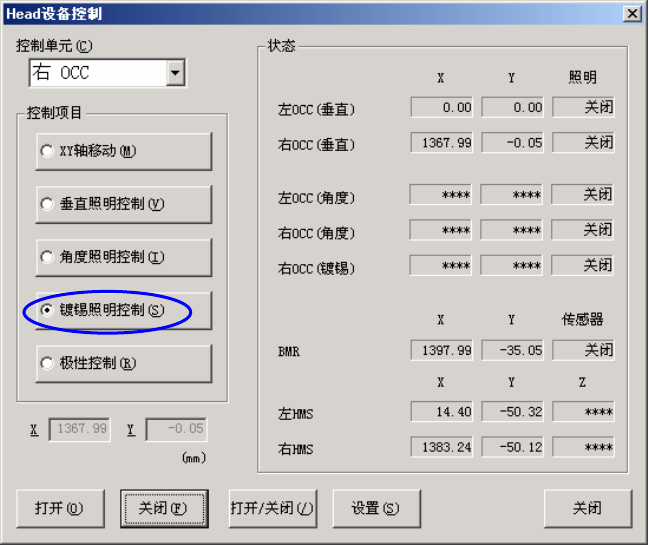

图 17.6-6 手动控制的 Head 设备控制画面
17-19
