ＮＡＭＥ ＴＹＰＥ ＴＲＡＹ−ＬＴ２ Ｔ Ｉ Ｔ Ｌ Ｅ 部品配置図 COMPONENT PLACEMENT DIAGRAM ＤＲＡＷＩＮＧ Ｎｏ. ２ ４ FUJI SECRET 2R G T TA 0 00 8 0 4 番 号 機 器 符号 用 途 名 称 番 号 機 器 符号 用 途 名 称 NO . E Q I U P ME N T SY MB O L USE NA ME NO . E Q IU PME N T SY MB O …
ＮＡＭＥ ＴＹＰＥ
ＴＲＡＹ−ＬＴ２
ＴＩＴＬＥ
部品配置図
COMPONENT PLACEMENT DIAGRAM
ＤＲＡＷＩＮＧ Ｎｏ.
１
４
FUJI SECRET
2RGTTA000804
１
上マガジントレイ高さ確認（左）センサ（投光）
Ｔ２ＬＳ２５Ｔ
UPPER MAGAZINE TRAY HIGH CHK (L) SENSOR (T)
上マガジントレイ高さ確認（左）センサ（受光）
２ Ｔ２ＬＳ２５Ｒ
UPPER MAGAZINE TRAY HIGH CHK (L) SENSOR (R)
上マガジントレイ高さ確認（右）センサ（投光）
３ Ｔ２ＬＳ２６Ｔ
UPPER MAGAZINE TRAY HIGH CHK (R) SENSOR (T)
上マガジントレイ高さ確認（右）センサ（受光）
４ Ｔ２ＬＳ２６Ｒ
UPPER MAGAZINE TRAY HIGH CHK (R) SENSOR (R)
下マガジントレイ高さ確認（左）センサ（受光）
５ Ｔ２ＬＳ２７Ｒ
LOWER MAGAZINE TRAY HIGH CHK (L) SENSOR (R)
下マガジントレイ高さ確認（左）センサ（投光）
６ Ｔ２ＬＳ２７Ｔ
LOWER MAGAZINE TRAY HIGH CHK (L) SENSOR (T)
下マガジントレイ高さ確認（右）センサ（受光）
７ Ｔ２ＬＳ２８Ｒ
LOWER MAGAZINE TRAY HIGH CHK (R) SENSOR (R)
下マガジントレイ高さ確認（右）センサ（投光）
８ Ｔ２ＬＳ２８Ｔ
LOWER MAGAZINE TRAY HIGH CHK (R) SENSOR (T)
パレット収納確認（投光）
１３ Ｔ２ＬＳ２４Ｔ１
PALETTE RECEIVE CHK (T)
１４ Ｔ２ＬＳ２４Ｒ１
１５ Ｔ２ＬＳ２４Ｔ２
１７ Ｔ２ＦＡＮ１
９ Ｔ２ＬＳ２５
UPPER MAGAZINE TRAY HIGH CHK (L) AMP
上マガジントレイ高さ確認（左）アンプ
上マガジントレイ高さ確認（右）アンプ
１０ Ｔ２ＬＳ２６
UPPER MAGAZINE TRAY HIGH CHK (R) AMP
下マガジントレイ高さ確認（左）アンプ
１１ Ｔ２ＬＳ２７
LOWER MAGAZINE TRAY HIGH CHK (L) AMP
下マガジントレイ高さ確認（右）アンプ
１２ Ｔ２ＬＳ２８
LOWER MAGAZINE TRAY HIGH CHK (R) AMP
PALETTE RECEIVE CHK (R)
パレット収納確認（受光）
ファン
FAN
PALETTE RECEIVE CHK (T)
パレット収納確認（投光）
用途名称
USE NAME
機器符号
EQIUPMENT SYMBOL
番号
NO.
番号 機器符号 用途名称
NO. EQIUPMENT SYMBOL USE NAME
Ａ−Ａ
Ａ
Ａ
拡大図
パレット収納確認（受光）
１６ Ｔ２ＬＳ２４Ｒ２
PALETTE RECEIVE CHK (R)
４ １
７ ６
１４
１３
２ ３
５ ８
１５
１６
１３
１６
１５１４
９
１０
１１
１２
１７
ＮＡＭＥ ＴＹＰＥ
ＴＲＡＹ−ＬＴ２
ＴＩＴＬＥ
部品配置図
COMPONENT PLACEMENT DIAGRAM
ＤＲＡＷＩＮＧ Ｎｏ.
２
４
FUJI SECRET
2RGTTA000804
番号 機器符号 用途名称 番号 機器符号 用途名称
NO. EQIUPMENT SYMBOL USE NAME NO. EQIUPMENT SYMBOL USE NAME
上マガジンパレットクランプ右行端（クランプ確認）
シャトルトレイ高さ監視（中）センサ（投光）
１ Ｔ２ＬＳ７ １８ Ｔ２ＬＳ５Ｔ
UPPER MAGAZINE PALETTE CLAMP RIGHT END
SHUTTLE TRAY HIGH CHK (MIDDLE) SENSOR (T)
上マガジンパレットクランプ左行端（アンクランプ確認）
シャトルトレイ高さ監視（中）センサ（受光）
２ Ｔ２ＬＳ９ １９ Ｔ２ＬＳ５Ｒ
UPPER MAGAZINE PALETTE CLAMP LEFT END
SHUTTLE TRAY HIGH CHK (MIDDLE) SENSOR (R)
上マガジンパレットクランプ右行端（クランプ確認）
シャトルトレイ高さ監視（下）センサ（投光）
３ Ｔ２ＬＳ８ ２０ Ｔ２ＬＳ４Ｔ
UPPER MAGAZINE PALETTE CLAMP RIGHT END
SHUTTLE TRAY HIGH CHK (LOWER) SENSOR (T)
上マガジンパレットクランプ左行端（アンクランプ確認）
シャトルトレイ高さ監視（下）センサ（受光）
４ Ｔ２ＬＳ１０ ２１ Ｔ２ＬＳ４Ｒ
UPPER MAGAZINE PALETTE CLAMP LEFT END
SHUTTLE TRAY HIGH CHK (LOWER) SENSOR (R)
中マガジンパレットクランプ左行端（アンクランプ確認） シャトルトレイ高さ監視（下）アンプ
５ Ｔ２ＬＳ１１ ２２ Ｔ２ＬＳ４
MIDDLE MAGAZINE PALETTE CLAMP LEFT END SHUTTLE TRAY HIGH CHK (LOWER) AMP
中マガジンパレットクランプ右行端（クランプ確認） シャトルトレイ高さ監視（中）アンプ
６ Ｔ２ＬＳ１３ ２３ Ｔ２ＬＳ５
MIDDLE MAGAZINE PALETTE CLAMP RIGHT END SHUTTLE TRAY HIGH CHK (MIDDLE) AMP
中マガジンパレットクランプ左行端（アンクランプ確認）
シャトルトレイ高さ監視（上）アンプ
７ Ｔ２ＬＳ１２ ２４ Ｔ２ＬＳ６
MIDDLE MAGAZINE PALETTE CLAMP LEFT END
SHUTTLE TRAY HIGH CHK (UPPER) AMP
中マガジンパレットクランプ右行端（クランプ確認） シャトル後退端
８ Ｔ２ＬＳ１４ ２５ Ｔ２ＬＳ１Ａ
MIDDLE MAGAZINE PALETTE CLAMP RIGHT END SHUTTLE REVERSE END
下マガジンパレットクランプ右行端（クランプ確認）
シャトルチャック開き端（クランプ確認）
９ Ｔ２ＬＳ１５ ２６ Ｔ２ＬＳ２
LOWER MAGAZINE PALETTE CLAMP RIGHT END
SHUTTLE CHUCK OPEN END
下マガジンパレットクランプ左行端（アンクランプ確認）
シャトルチャック閉じ端（アンクランプ確認）
１０ Ｔ２ＬＳ１７ ２７ Ｔ２ＬＳ３
LOWER MAGAZINE PALETTE CLAMP LEFT END
SHUTTLE CHUCK CLOSE END
下マガジンパレットクランプ右行端（クランプ確認）
シャトルチャック開き
１１ Ｔ２ＬＳ１６ ２８ Ｔ２ＳＯＬ７
LOWER MAGAZINE PALETTE CLAMP RIGHT END
SHUTTLE CHUCK OPEN
下マガジンパレットクランプ左行端（アンクランプ確認）
１２ Ｔ２ＬＳ１８
LOWER MAGAZINE PALETTE CLAMP LEFT END
上マガジンパレットクランプ右行
１３Ａ Ｔ２ＳＯＬ１
UPPER MAGAZINE PALETTE CLAMP RIGHT
上マガジンパレットクランプ左行
部品廃棄ＢＯＸ着座確認
１３Ｂ Ｔ２ＳＯＬ２
２９ Ｔ２ＬＳ３４
UPPER MAGAZINE PALETTE CLAMP LEFT
PARTS EJECT BOX SET CHECK
中マガジンパレットクランプ右行
ＲＦＩＤ リーダ・ライタユニット（ＯＰＴＩＯＮ）
１４Ａ Ｔ２ＳＯＬ３
３０ １０ＰＣＢ１
MIDDLE MAGAZINE PALETTE CLAMP RIGHT
ＲＦＩＤ ＲＥＡＤＥＲ・ＷＲＩＴＥＲ・ＵＮＩＴ
中マガジンパレットクランプ左行
１４Ｂ Ｔ２ＳＯＬ４
MIDDLE MAGAZINE PALETTE CLAMP LEFT
下マガジンパレットクランプ右行
１５Ａ Ｔ２ＳＯＬ５
LOWER MAGAZINE PALETTE CLAMP RIGHT
下マガジンパレットクランプ左行
１５Ｂ Ｔ２ＳＯＬ６
LOWER MAGAZINE PALETTE CLAMP LEFT
シャトルトレイ高さ監視（上）センサ（投光）
１６ Ｔ２ＬＳ６Ｔ
SHUTTLE TRAY HIGH CHK (UPPER) SENSOR (T)
シャトルトレイ高さ監視（上）センサ（受光）
１７ Ｔ２ＬＳ６Ｒ
SHUTTLE TRAY HIGH CHK (UPPER) SENSOR (R)
拡大図
詳細図
２２
２３
２４
１７
１８
２１
１６
１９
２０
３０
２５
２９
２６
２７
２８
２
３
４
５
６
７
８
９
１０
１１
１２
２７
２６
１５Ｂ
１４Ｂ
１３Ｂ
１５Ａ
１４Ａ
１３Ａ
ＮＡＭＥ ＴＹＰＥ
ＴＲＡＹ−ＬＴ２
ＴＩＴＬＥ
部品配置図
COMPONENT PLACEMENT DIAGRAM
ＤＲＡＷＩＮＧ Ｎｏ.
３
４
FUJI SECRET
2RGTTA000804

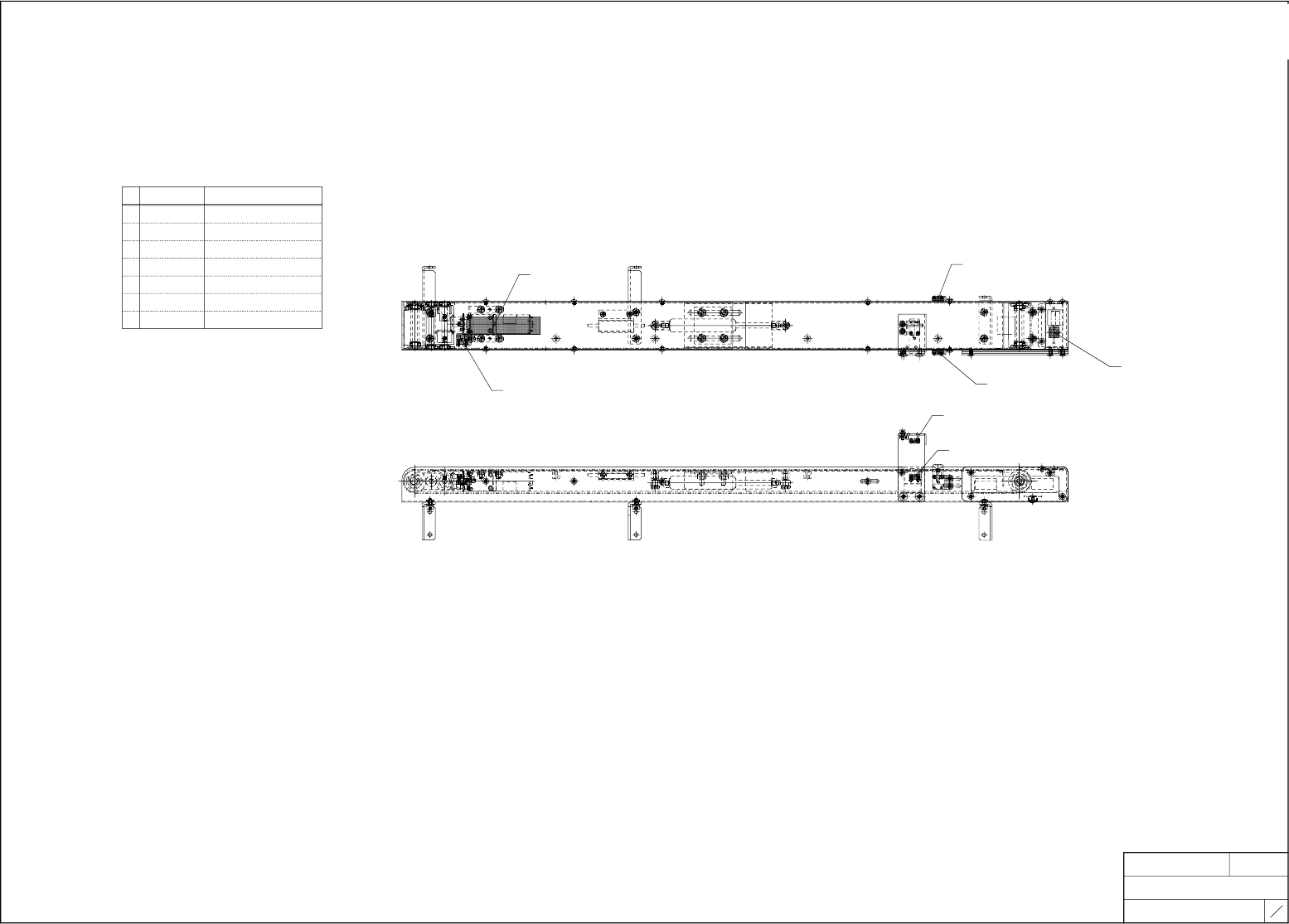

ＮＧコンベア部
番号 機器符号 用途名称
NO. EQIUPMENT SYMBOL USE NAME
ＮＧパーツ排出許可確認（中央）（投光）
１ Ｔ７ＬＳ１Ｔ１
NG PARTS FULL (CENTER) (T)
ＮＧパーツ排出許可確認（中央）（受光）
２ Ｔ７ＬＳ１Ｒ１
NG PARTS FULL (CENTER) (R)
ＮＧパーツ排出許可確認（サイド）（投光）
３ Ｔ７ＬＳ２Ｔ１
NG PARTS FULL (SIDE) (T)
ＮＧパーツ排出許可確認（サイド）（受光）
４ Ｔ７ＬＳ２Ｒ１
NG PARTS FULL (SIDE) (R)
ＮＧパーツ排出Ｃ／Ｖ送りカウント
５ Ｔ７ＬＳ３
NG PARTS C/V FEED COUNT
ＮＧパーツ排出コンベアモータ
６ Ｔ７Ｍ１
NG PARTS CONVEYOR MOTOR
ＮＧコンベア送り指示
７ Ｔ７ＰＢＰＬ１
NG C/V FEED SW
３
６
７
５
４
１
２
