ＮＡＭＥ Ｔ Ｉ Ｔ Ｌ Ｅ ＤＲＡＷＩＮＧ Ｎ ｏ. 設定表 SETTING 2R GT T A 0 0 0 9 0 2 制御基板 CONTROL PCB ＴＹＰＥ ＴＲＡＹ－ＬＴ２ １ １ FUJI SECRET Ｊ Ｐ １ Ｊ Ｐ ２ Ｊ Ｐ ３ Ｊ Ｐ ４ Ｊ Ｐ ５ ジ ャ ン パ ー 設 定 ト レ イ ユ ニ ッ ト Ｌ Ｔ ２ 制 御 基 板 （ Ｆ Ｈ １ ３ ３ ９ Ｃ ＊ ） ジ ャ ン パ ー 設 定 Ｊ Ｐ ６…
ＮＡＭＥ ＴＹＰＥ
ＴＲＡＹ−ＬＴ２
ＴＩＴＬＥ

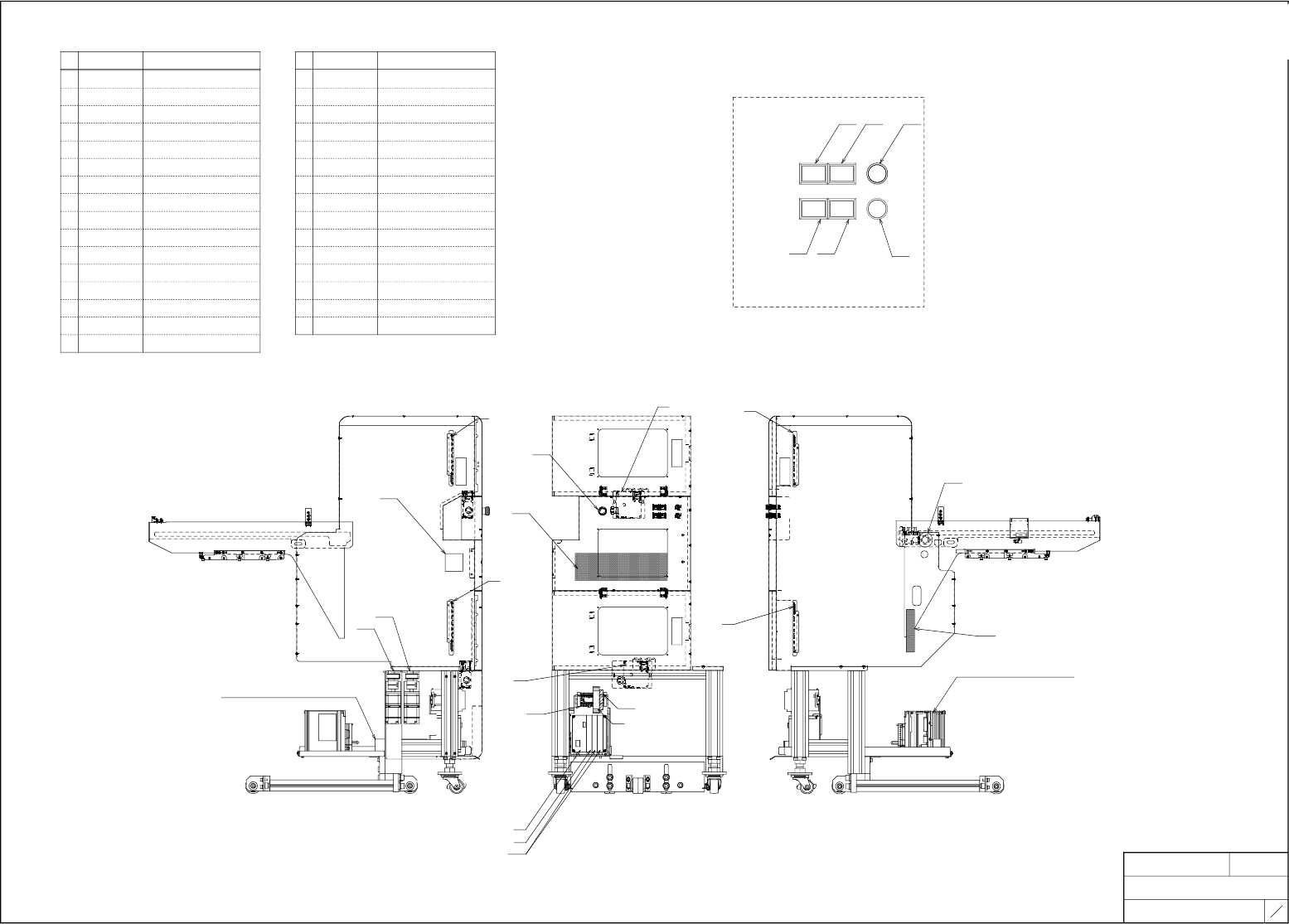

部品配置図
COMPONENT PLACEMENT DIAGRAM
ＤＲＡＷＩＮＧ Ｎｏ.
４
４
FUJI SECRET
2RGTTA000804
番号 機器符号 用途名称 番号 機器符号 用途名称
NO. EQIUPMENT SYMBOL USE NAME NO. EQIUPMENT SYMBOL USE NAME
上マガジン扉 閉じ確認／ロック
１ Ｔ１ＬＳ１Ｅ／Ｔ１ＳＯＬ１
UPPER MAGAZINE COVER CLOSED CHECK / LOCK
下マガジン扉 閉じ確認／ロック
上マガジン完了ＳＷ
２ Ｔ１ＬＳ２Ｅ／Ｔ１ＳＯＬ２
１７ Ｔ２ＰＢＰＬ１
LOWER MAGAZINE COVER CLOSED CHECK / LOCK
UPPER MAGAZINE COMPLETE SW
セーフティーリレーユニット
上マガジン供給予約ＳＷ
３ Ｔ１ＳＲ１
１８ Ｔ２ＰＢＰＬ２
SAFETY RELAY UNIT
UPPER MAGAZINE SUPPLY SW
上マガジンＬＥＤ表示基板（左）
４ Ｔ２ＰＣＢ１
UPPER MAGAZINE LED PCB (L)
上マガジンＬＥＤ表示基板（右）
５ Ｔ２ＰＣＢ２
１９
UPPER MAGAZINE LED PCB (R)
下マガジンＬＥＤ表示基板（左）
上マガジン扉ＬＥＤ表示
６ Ｔ２ＰＣＢ３
２０ Ｔ１ＰＬ１
LOWER MAGAZINE LED PCB (L)
UPPER MAGAZINE COVER LED
下マガジンＬＥＤ表示基板（右）
下マガジン完了ＳＷ
７ Ｔ２ＰＣＢ４
２１ Ｔ２ＰＢＰＬ４
LOWER MAGAZINE LED PCB (R)
LOWER MAGAZINE COMPLETE SW
コントローラ
下マガジン供給予約ＳＷ
８ Ｔ１ＰＣ１
２２ Ｔ２ＰＢＰＬ５
CONTROLLER
LOWER MAGAZINE SUPPLY SW
Ｉ／Ｆモジュール
９ Ｔ１ＩＦ１
I/F MODULE
Ｉ／Ｏモジュール
１０ Ｔ１ＩＯ１／Ｔ１ＩＯ２
２３
I/O MODULE
回生抵抗
下マガジン扉ＬＥＤ表示
１１ Ｔ４Ｒ１／Ｔ５Ｒ１
２４ Ｔ１ＰＬ２
RESISTOR
LOWER MAGAZINE COVER LED
シャトル軸サーボアンプ
非常停止ＳＷ
１２ Ｔ３ＳＡ１
２５ Ｔ１ＰＢ１Ｅ
SHUTTLE AXIS SERVO AMP
EMERGENCY STOP SW
上マガジン軸サーボアンプ
シャトル軸モータ
１３ Ｔ４ＳＡ１
２６ Ｔ３Ｍ１
UPPER MAGAZINE AXIS SERVO AMP
SHUTTLE AXIS MOTOR
下マガジン軸サーボアンプ
上マガジン軸モータ
１４ Ｔ５ＳＡ１
２７ Ｔ４Ｍ１
LOWER MAGAZINE AXIS SERVO AMP
UPPER MAGAZINE AXIS MOTOR
動力電源入り
下マガジン軸モータ
１５ Ｔ１ＭＳ１Ｘ
２８ Ｔ５Ｍ１
MAIN POWER ON
LOWER MAGAZINE AXIS MOTOR
デバイスパレット基板
２９ Ｔ１ＰＣＢ２
DEVICE PALETTE PCB
３０
トレイユニット制御基板
ＮＧパーツ排出許可確認リレー
１６ Ｔ１ＰＣＢ１
Ｔ７ＣＲ１
TRAY UNIT CONTROL PCB
NG PARTS FULL RELAY
操作部
３１ Ｔ１ＰＣＢ３
TRAY HIGH CHECK PCB
高さ測定基板
１
２
３
４
６
７
５
８
９
１０
１１（手前、Ｔ４Ｒ１）、１１（奥、Ｔ５Ｒ１）
１２（奥）、１３（中央）、１４（手前）
１５
１６
１８ １７ ２０
２４
２２ ２１
２５
２６
２７
２８
２９
３０
３１
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
設定表
SETTING
2RGTTA000902
制御基板
CONTROL PCB
ＴＹＰＥ
ＴＲＡＹ－ＬＴ２
１
１
FUJI SECRET
ＪＰ１
ＪＰ２
ＪＰ３
ＪＰ４
ＪＰ５
ジャンパー設定

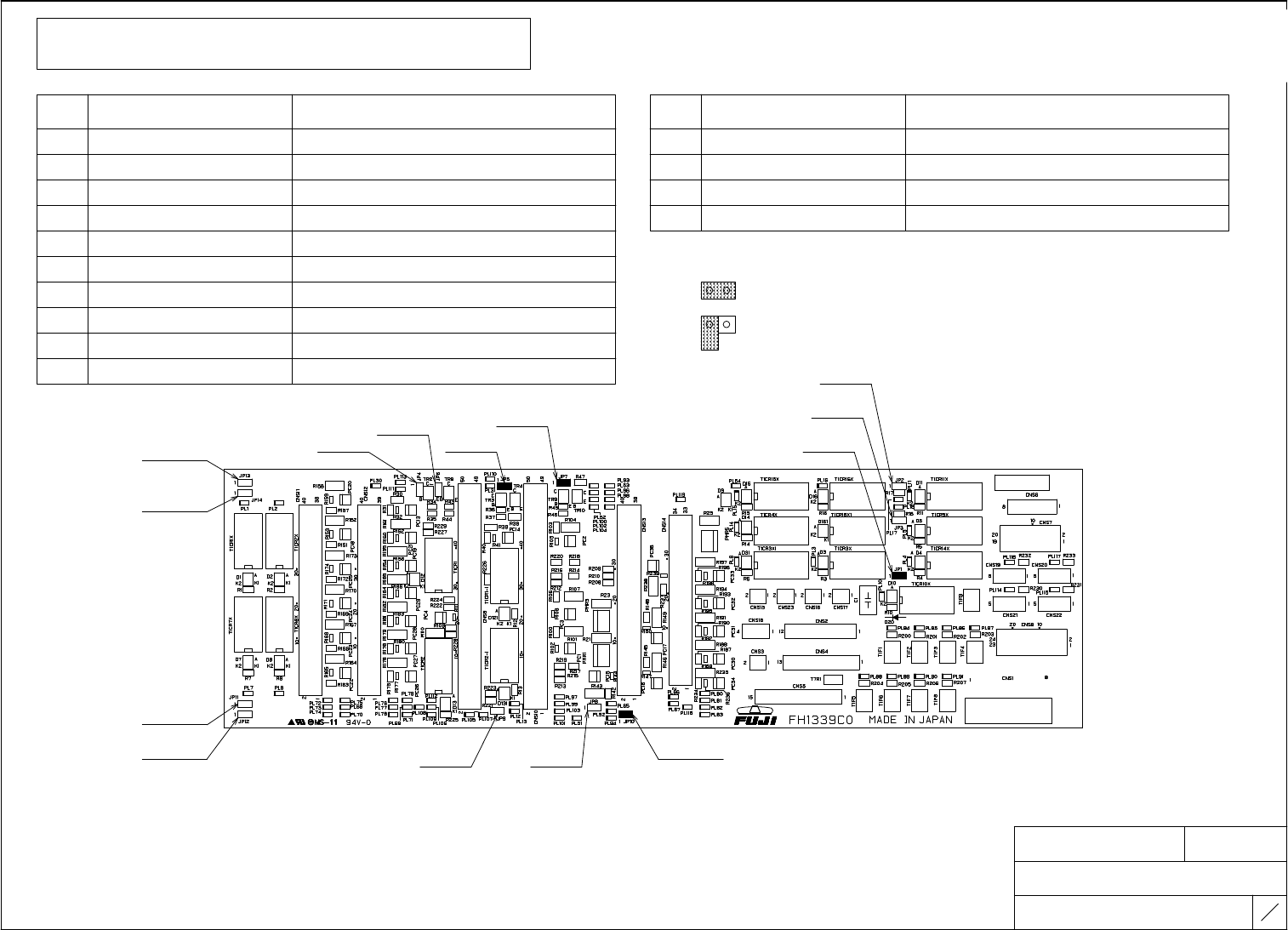

トレイユニットＬＴ２ 制御基板（ＦＨ１３３９Ｃ＊）ジャンパー設定
ＪＰ６
ＪＰ７
ＪＰ８
ＪＰ９
ＪＰ１０
用途（ＳＨＯＲＴ時）
セーフティリレーがＯＮしていなくてもＳＯＬバルブ動作可能
ＯＰＥＮ
ＯＰＥＮ
ＳＨＯＲＴ
ＳＨＯＲＴ
ＳＨＯＲＴ
ＳＨＯＲＴ
ＯＰＥＮ
ＳＨＯＲＴ
ＳＨＯＲＴ
モジュール非常停止要因の無効
モジュール非常停止要因の無効
予備入力ＩＮ２Ｆ（サーボインターロック条件２）の無効
１６段１２．５ｍｍピッチ選択時 短絡
干渉センサ入力（サーボインターロック条件１）の無効
１．５インチ仕様時短絡
シャトル後退端センサ２の無効
干渉センサ入力（サーボインターロック条件１）の無効
予備入力ＩＮ２Ｆ（サーボインターロック条件２）の無効
ジャンパー設定 用途（ＳＨＯＲＴ時）
ＪＰ１１ ＯＰＥＮ
上マガジン扉閉じ無効
ＪＰ１２ ＯＰＥＮ
上マガジン扉閉じ無効
ＪＰ１３ ＯＰＥＮ
下マガジン扉閉じ無効
ＪＰ１４ ＯＰＥＮ
下マガジン扉閉じ無効
：ＳＨＯＲＴ
：ＯＰＥＮ
ＴＲＡＹ ＵＮＩＴ ＬＴ２ ＣＯＮＴＲＯＬ ＰＣＢ
ＪＵＭＰＥＲ ＳＥＴＴＩＮＧ ＵＳＥ （ＳＨＯＲＴ） ＪＵＭＰＥＲ ＳＥＴＴＩＮＧ ＵＳＥ （ＳＨＯＲＴ）
ＳＯＬ ＢＵＬＢ ＷＯＲＫＩＮＧ ＩＦ ＳＡＦＥＴＹ ＲＥＬＡＹ ＩＳＮ’Ｔ
”ＭＯＤＵＬＥ ＥＭＥＲＧＥＮＣＹ ＳＴＯＰ ＦＡＣＴＯＲ” ＳＨＯＲＴ
”ＭＯＤＵＬＥ ＥＭＥＲＧＥＮＣＹ ＳＴＯＰ ＦＡＣＴＯＲ” ＳＨＯＲＴ
”ＭＡＧＡＺＩＮＥ ＩＮＴＥＲＬＯＣＫ ＣＨＫ
ＳＥＲＶＯ ＩＮＴＥＲＬＯＣＫ ＣＨＫ２ ＳＨＯＲＴ
ＳＥＲＶＯ ＩＮＴＥＲＬＯＣＫ ＣＨＫ２ ＳＨＯＲＴ
１．５ ＩＮＣＨ ＭＯＤＥ ＳＨＯＲＴ
１６Ｓｌｏｔ １２．５ｍｍＰｉｔｃｈ Ｍｏｄｅ ＳＨＯＲＴ
ＳＨＵＴＴＬＥ ＲＥＶＥＲＳＥ
ＵＰＰＥＲ ＭＡＧＡＺＩＮＥ ＣＯＶＥＲ ＣＨＫ ＳＨＯＲＴ
ＵＰＰＥＲ ＭＡＧＡＺＩＮＥ ＣＯＶＥＲ ＣＨＫ ＳＨＯＲＴ
ＬＯＷＥＲ ＭＡＧＡＺＩＮＥ ＣＯＶＥＲ ＣＨＫ ＳＨＯＲＴ
ＬＯＷＥＲ ＭＡＧＡＺＩＮＥ ＣＯＶＥＲ ＣＨＫ ＳＨＯＲＴ（ＳＥＲＶＯ ＩＮＴＥＲＬＯＣＫ ＣＨＫ１）” ＳＨＯＲＴ
”ＭＡＧＡＺＩＮＥ ＩＮＴＥＲＬＯＣＫ ＣＨＫ （ＳＥＲＶＯ ＩＮＴＥＲＬＯＣＫ ＣＨＫ１）” ＳＨＯＲＴ
ＯＮ
（ＦＨ１３３９Ｃ＊）ＪＵＭＰＥＲ ＳＥＴＴＩＮＧ
ＳＨＯＲＴ
ＪＰ１３
ＪＰ１４
ＪＰ１１
ＪＰ１２
ＪＰ５
ＪＰ９
ＪＰ１０
ＪＰ２
ＪＰ１
ＪＰ８
ＪＰ７
ＪＰ４
ＪＰ６
ＪＰ３
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
設定表
SETTING
2RGTTA001001
ＬＥＤ基板
LED PCB
ＴＹＰＥ
ＴＲＡＹ－ＬＴ２
１
１
FUJI SECRET

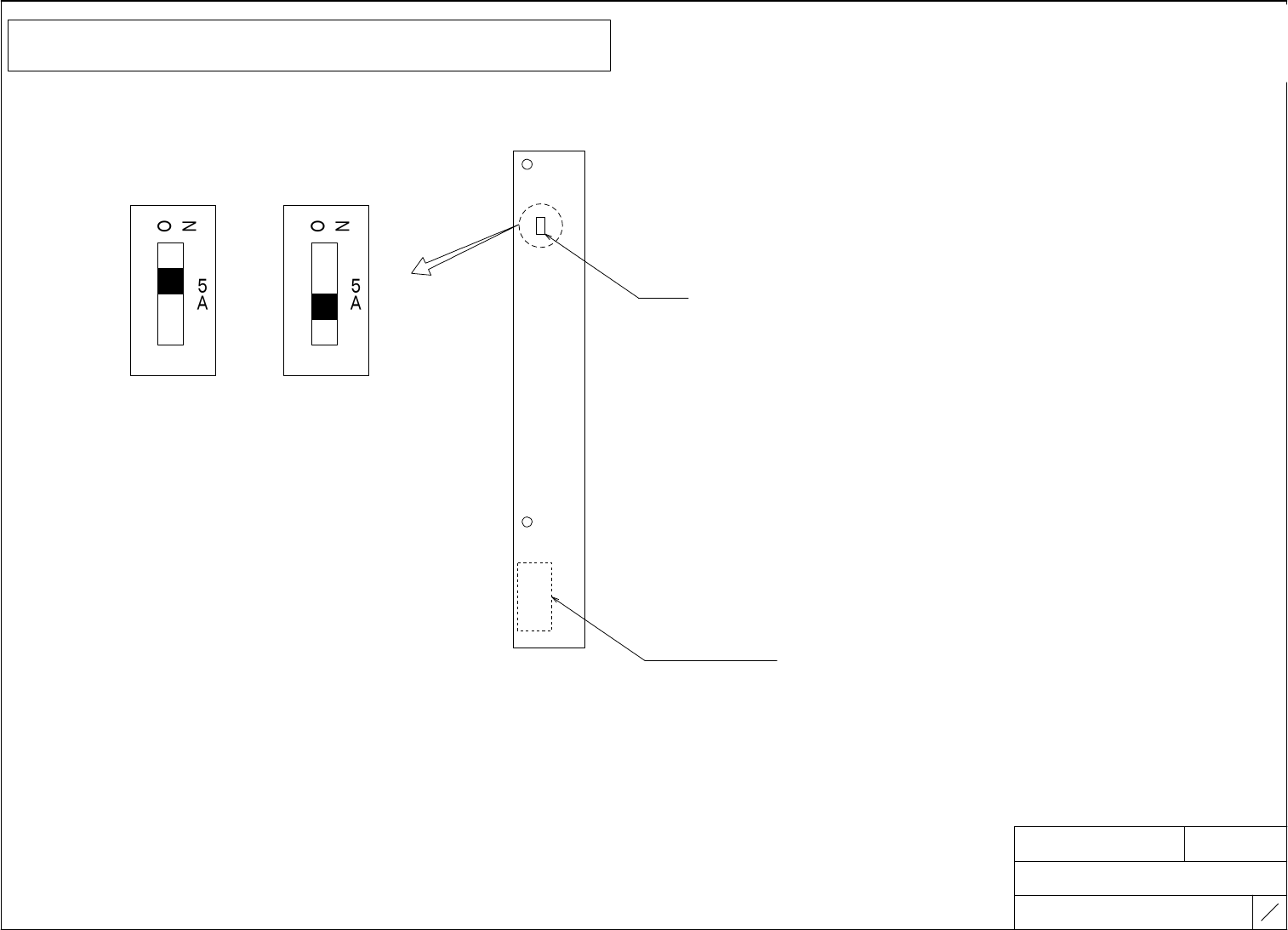

トレイユニットＬＴ２ ＬＥＤ基板（ＦＨ１８６９Ａ０Ｆ_ＦＨ１８７０Ａ０）設定表
ＬＥＤ基板（Ｔ２ＰＣＢ１，２，３，４）
ＴＲＡＹ ＵＮＩＴ ＬＴ２ ＬＥＤ ＰＣＢ ＪＵＭＰＥＲ ＳＥＴＴＩＮＧ
ＬＥＤ ＰＣＢ
ＭＡＧＡＺＩＮＥ
ＬＥＦＴ ＳＩＤＥ：ＯＮ
ＭＡＧＡＺＩＮＥ
ＲＩＧＨＴ ＳＩＤＥ：ＯＦＦ
マガジン左側：ＯＮ マガジン右側：ＯＦＦ
ＳＷ１
ＣＮ５０１（裏面）
