Nachrüstanleitung Schmersal-Schalter Türverriegelung SIPLACE MTC 2 Ausgabe 07/2005 11 : Schrauben Sie den seitlichen Schalter mit zwei Schraub en ab. 1 1 : Gehen Sie beim seitlichen Schalter analog dem Schalter an der V …
Nachrüstanleitung Schmersal-Schalter Türverriegelung SIPLACE MTC 2
Ausgabe 07/2005
10
: Montieren Sie den neuen Schalter in umgekehrter Reihenfolge.
1
: Wechseln Sie den alten Betätiger in der Tür gegen den neuen aus.
1
1
: Stellen Sie Schalter und Betätiger so aufeinander ein, daß
– die Tür ohne Widerstand geöffnet und geschlossen werden kann,
– der Sicherheitskreis bei geöffneter Tür unterbrochen ist,
– die Tür in geschlossenem Zustand vom Schalter sicher geschlossen gehalten wird.
1
1
1
1
1
1
Vorhandenen Betätiger
entfernen
Neuen Betätiger anschrauben
Nachrüstanleitung Schmersal-Schalter Türverriegelung SIPLACE MTC 2
Ausgabe 07/2005
11
: Schrauben Sie den seitlichen Schalter mit zwei Schrauben ab.
1
1
: Gehen Sie beim seitlichen Schalter analog dem Schalter an der Vorderseite vor:
– Ziehen Sie den Schalter heraus und schrauben Sie ihn von der Trägerplatte ab (2 Schrau-
ben).
– Entfernen Sie den Schalter von seiner Halterung (2 Schrauben).
– Montieren Sie den neuen Schalter in umgekehrter Reihenfolge.
1
: Tauschen Sie den Betätiger aus.
: Stellen Sie Schalter und Betätiger aufeinander ein.
1
: Montieren Sie die rechte Abdeckung und die beiden vorderen Schutzabdeckungen.
1
Schließen Sie den MTC2 an die Stromversorgung an. 1
: Schalten Sie den MTC2 am Hauptschalter ein.
1

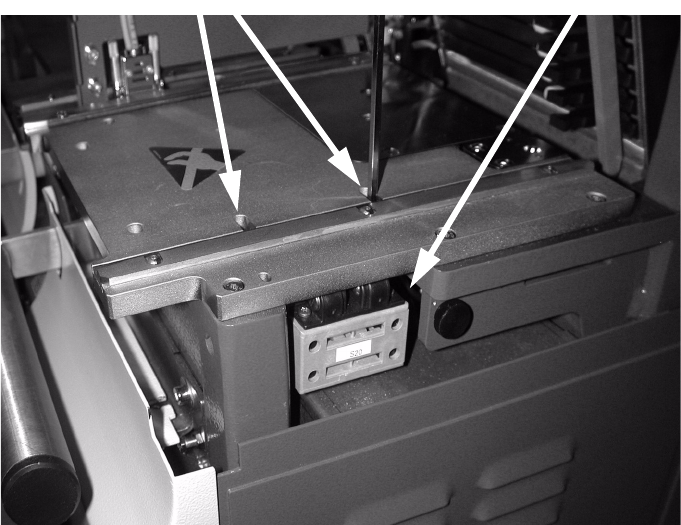

Zwei Schrauben
Seitlicher Schalter
Nachrüstanleitung Schmersal-Schalter Türverriegelung SIPLACE MTC 2
Ausgabe 07/2005
12
1.5 Funktionsprüfung
: Prüfen Sie, ob
– bei geschlossenen Schutztüren der Sicherheitskreis geschlossen ist,
– beim Öffnen der Schutztüren der Sicherheitskreis unterbrochen wird!
1
