Nachrüstanleitung Schmersal-Schalter Türverr iegelung SIPLACE MTC 2 Ausgabe 07/2005 12 1.5 Funktionsprüfung : Prüfen Sie, ob – bei geschlossenen Schutztüren de r Sicherheitskreis geschlossen ist, – beim Öf fnen der Schut…
Nachrüstanleitung Schmersal-Schalter Türverriegelung SIPLACE MTC 2
Ausgabe 07/2005
11
: Schrauben Sie den seitlichen Schalter mit zwei Schrauben ab.
1
1
: Gehen Sie beim seitlichen Schalter analog dem Schalter an der Vorderseite vor:
– Ziehen Sie den Schalter heraus und schrauben Sie ihn von der Trägerplatte ab (2 Schrau-
ben).
– Entfernen Sie den Schalter von seiner Halterung (2 Schrauben).
– Montieren Sie den neuen Schalter in umgekehrter Reihenfolge.
1
: Tauschen Sie den Betätiger aus.
: Stellen Sie Schalter und Betätiger aufeinander ein.
1
: Montieren Sie die rechte Abdeckung und die beiden vorderen Schutzabdeckungen.
1
Schließen Sie den MTC2 an die Stromversorgung an. 1
: Schalten Sie den MTC2 am Hauptschalter ein.
1
Zwei Schrauben
Seitlicher Schalter
Nachrüstanleitung Schmersal-Schalter Türverriegelung SIPLACE MTC 2
Ausgabe 07/2005
12
1.5 Funktionsprüfung
: Prüfen Sie, ob
– bei geschlossenen Schutztüren der Sicherheitskreis geschlossen ist,
– beim Öffnen der Schutztüren der Sicherheitskreis unterbrochen wird!
1
Retrofit instructions - Schmersal switch door interlock for the SIPLACE MTC 2
07/2005 Edition
13
2 Retrofit instructions - Schmersal
switch door interlock for the
SIPLACE MTC 2
Both of the switches in the door interlock (front and side) must be replaced. 2
2
2

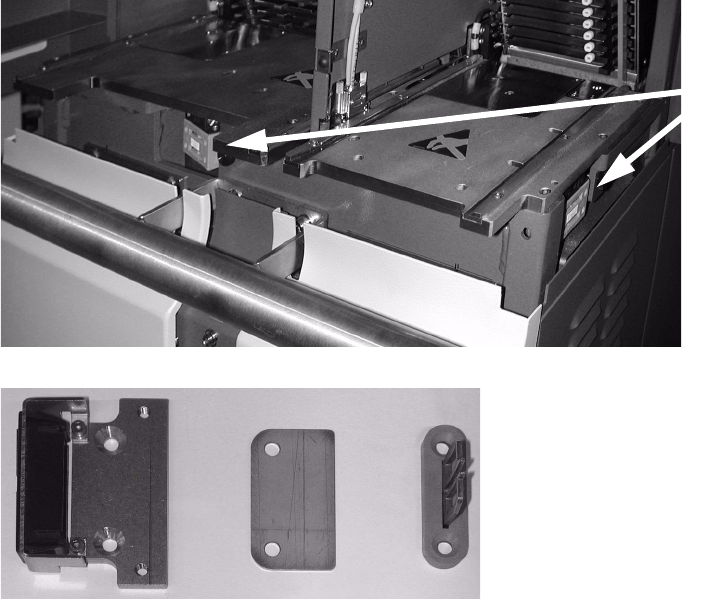

Fig. 2.10 - 1 Schmersal switch
2.2 Parts required
New door switches (Item no.: 03037018-01) 2
2.2.1 Tools and consumables required
Set of hexagon socket spanners 2
Set of screwdrivers 2
Switch for
door interlock
