NPM- TT2 EJM1EJ-MB-02O-0 5 2-2-2 -12 すべての認識処理動作を確認する。 ヘッドカメラの状態やそれぞれの種 情報を表示する。 LED 照明の状態やそれぞれの種情報 を表示する。 ヘッドカメラのキャプチャー状態や 各種情報を表示する。 ヘッドカメラ LNB との通信を設定する。 全体 システム動作の全体の条件を設定す る。 表示灯とブザーを設定する。 生産中や停止中の表示灯とブザーの 設定をする。 モニタ…
NPM-TT2 EJM1EJ-MB-02O-05
各部の
名称
エンジニアモード 4
2-2-2-11
入力アドレスをビット表示する。
出力アドレスをビット表示する。
全体

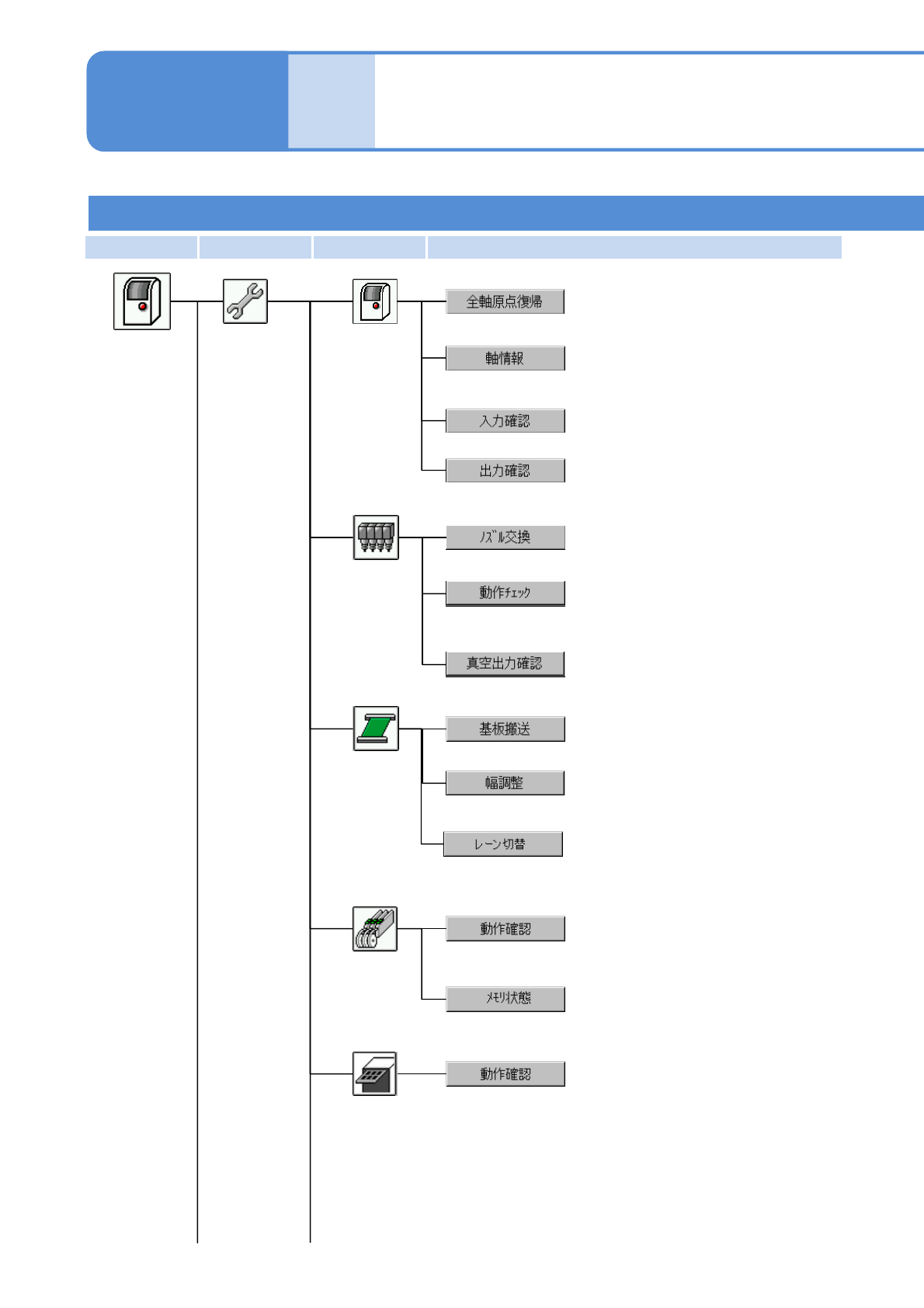

全軸の原点復帰を行う。
設備が制御している全軸の現在位置
やステータスを確認する。
ノズル交換を行う。
ヘッド
ヘッド動作で設備が正常であること
を確認する。
バルブの状態を確認し、それぞれの
バルブを単独で動作させる。
コンベヤー
コンベヤーの幅を任意の幅に調整す
る。
基板搬送動作を行う。
フィーダー
設備に設置されているフィーダーの
動作を確認する。
設備に設置されているフィーダーの
情報を表示する。
調整
マシンメニュー
メニュー構成 6
操作編
2-2-2
トレイ
トレイユニットの動作確認をする。
調整するレーンを切替える。
（デュアルレーンのみ表示される。）
第1階層 第2階層 第3階層 第4階層
NPM-TT2 EJM1EJ-MB-02O-05
2-2-2-12

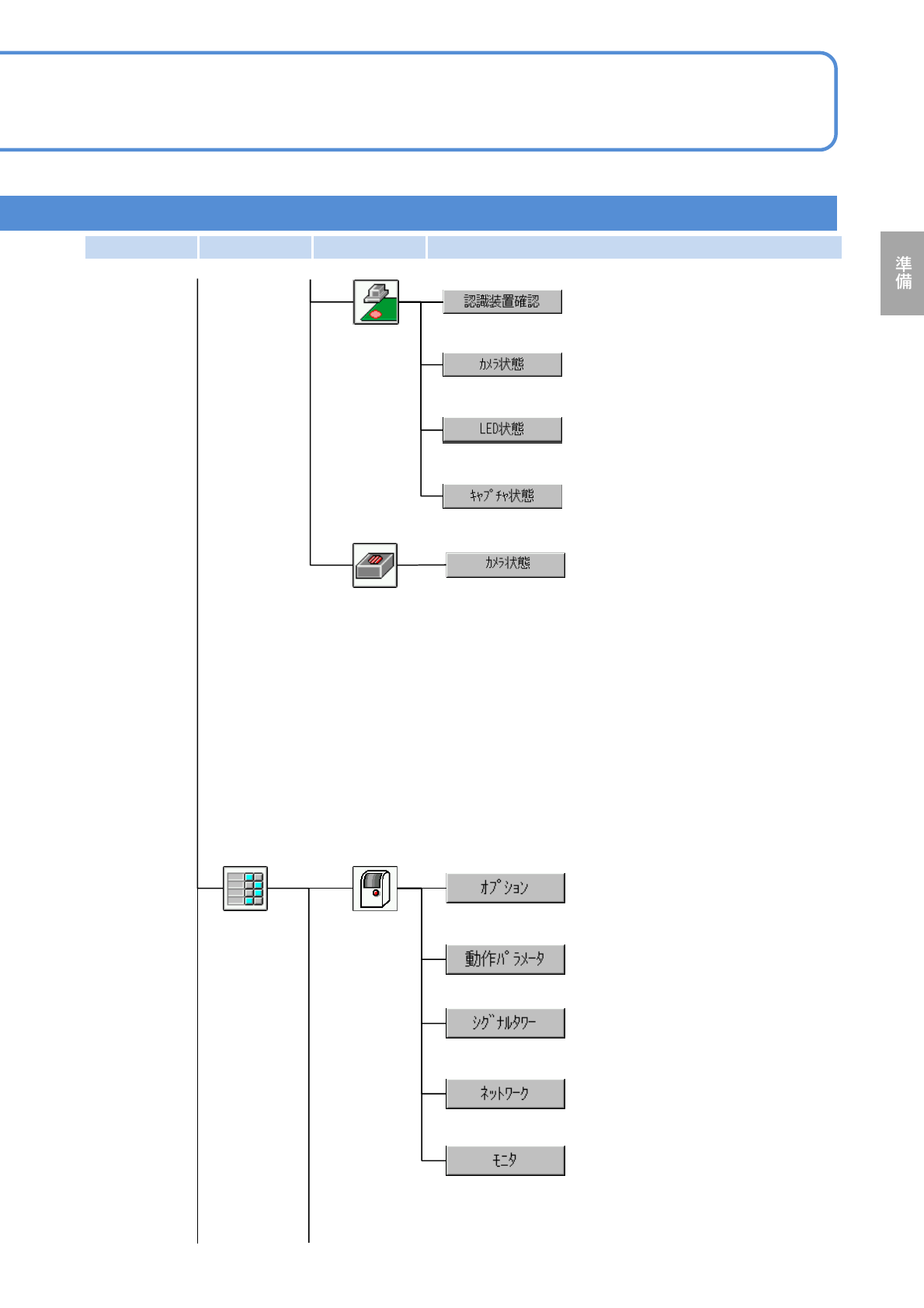

すべての認識処理動作を確認する。
ヘッドカメラの状態やそれぞれの種
情報を表示する。
LED照明の状態やそれぞれの種情報
を表示する。
ヘッドカメラのキャプチャー状態や
各種情報を表示する。
ヘッドカメラ
LNBとの通信を設定する。
全体
システム動作の全体の条件を設定す
る。
表示灯とブザーを設定する。
生産中や停止中の表示灯とブザーの
設定をする。
モニターを設定する。
設定
第1階層 第2階層 第3階層 第4階層
マルチ認識
カメラ
マルチ認識カメラの状態や各種情報
を表示する。
NPM-TT2 EJM1EJ-MB-02O-05
各部の
名称
エンジニアモード 5
2-2-2-13

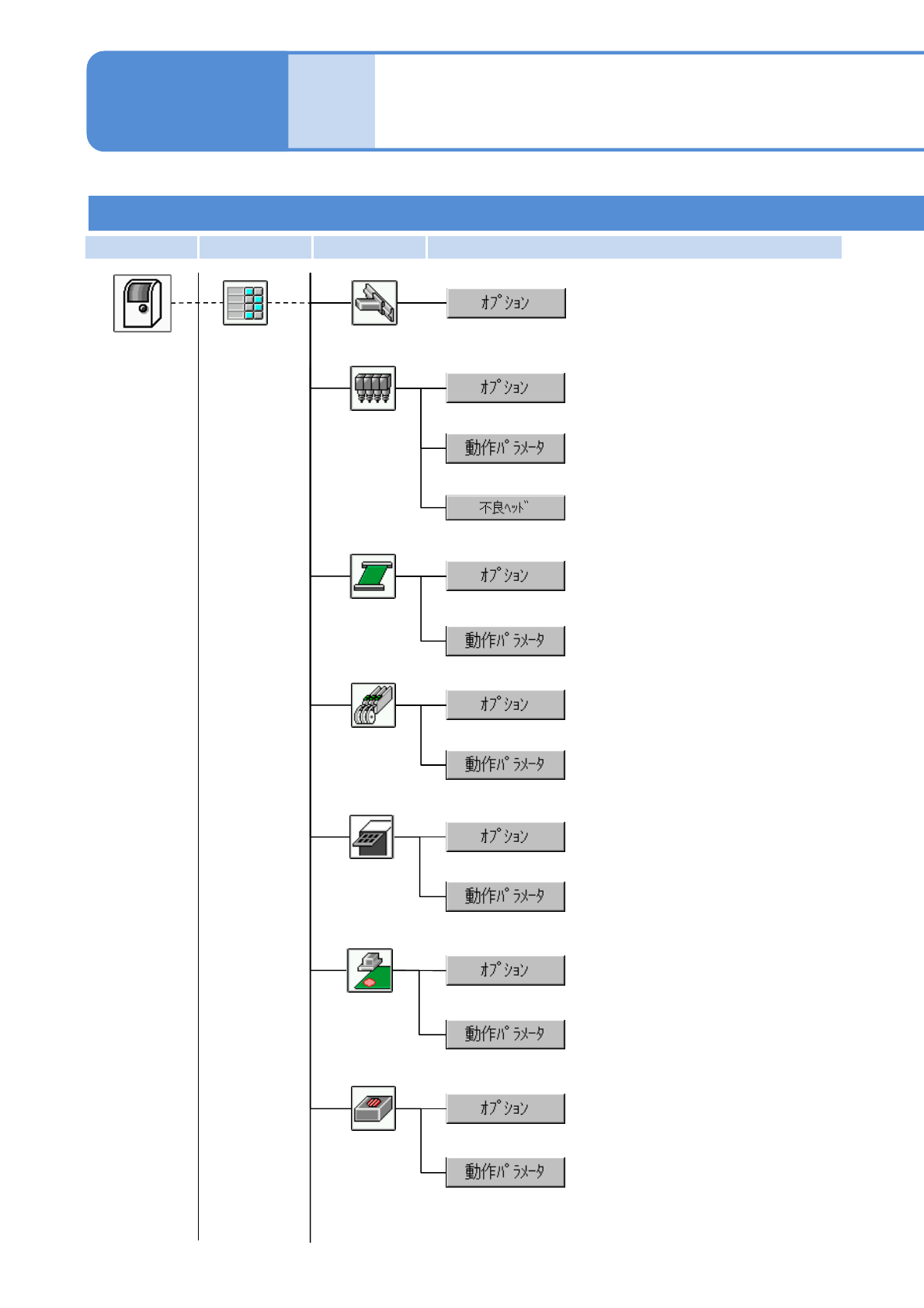

オプション機能を設定する。
ヘッド
ノズルヘッド上下動作のパラメー
ターを設定する。
不良ヘッドの状況確認と設定をする。
コンベヤー
コンベヤーのオプション機能を設定
する。
パラメーターを設定する。
パラメーターを設定する。
オプション機能を設定する
パラメーターを設定する。
フィーダー
オプション機能を設定する。
マシンメニュー
設定
メニュー構成 7
操作編
2-2-2
XYユニットの不良軸設定と経時変化
補正の設定をする。
XYユニット
オプション機能を設定する
パラメーターを設定する。
トレイ
パラメーターを設定する。
オプション機能を設定する。
ヘッドカメラ
第1階層 第2階層 第3階層 第4階層
マルチ認識
カメラ
