NPM- TT2 EJM1EJ-MB-02 O-05 データ確認の結果を確認する。 全体 パラメーター 原点のオフセットを確認する。 XY 基準マークのオフセットを確認 する。 装着範囲を面補正するためのパラ メーターを確認する。 装着位置のオフセットを確認する。 XY ユニット ヘッドの回転中心オフセットを確認 する。 ヘッドの角度ごとのオフセットを 確認する。 ヘッド原点のオフセットを確認する。 ノズルチェンジャーのオフセットを 確…

100%1 / 512
NPM-TT2 EJM1EJ-MB-02O-05
各部の
名称
エンジニアモード 5
2-2-2-13
オプション機能を設定する。
ヘッド
ノズルヘッド上下動作のパラメー
ターを設定する。
不良ヘッドの状況確認と設定をする。
コンベヤー
コンベヤーのオプション機能を設定
する。
パラメーターを設定する。
パラメーターを設定する。
オプション機能を設定する
パラメーターを設定する。
フィーダー
オプション機能を設定する。
マシンメニュー
設定
メニュー構成 7
操作編
2-2-2
XYユニットの不良軸設定と経時変化
補正の設定をする。
XYユニット
オプション機能を設定する
パラメーターを設定する。
トレイ
パラメーターを設定する。
オプション機能を設定する。
ヘッドカメラ

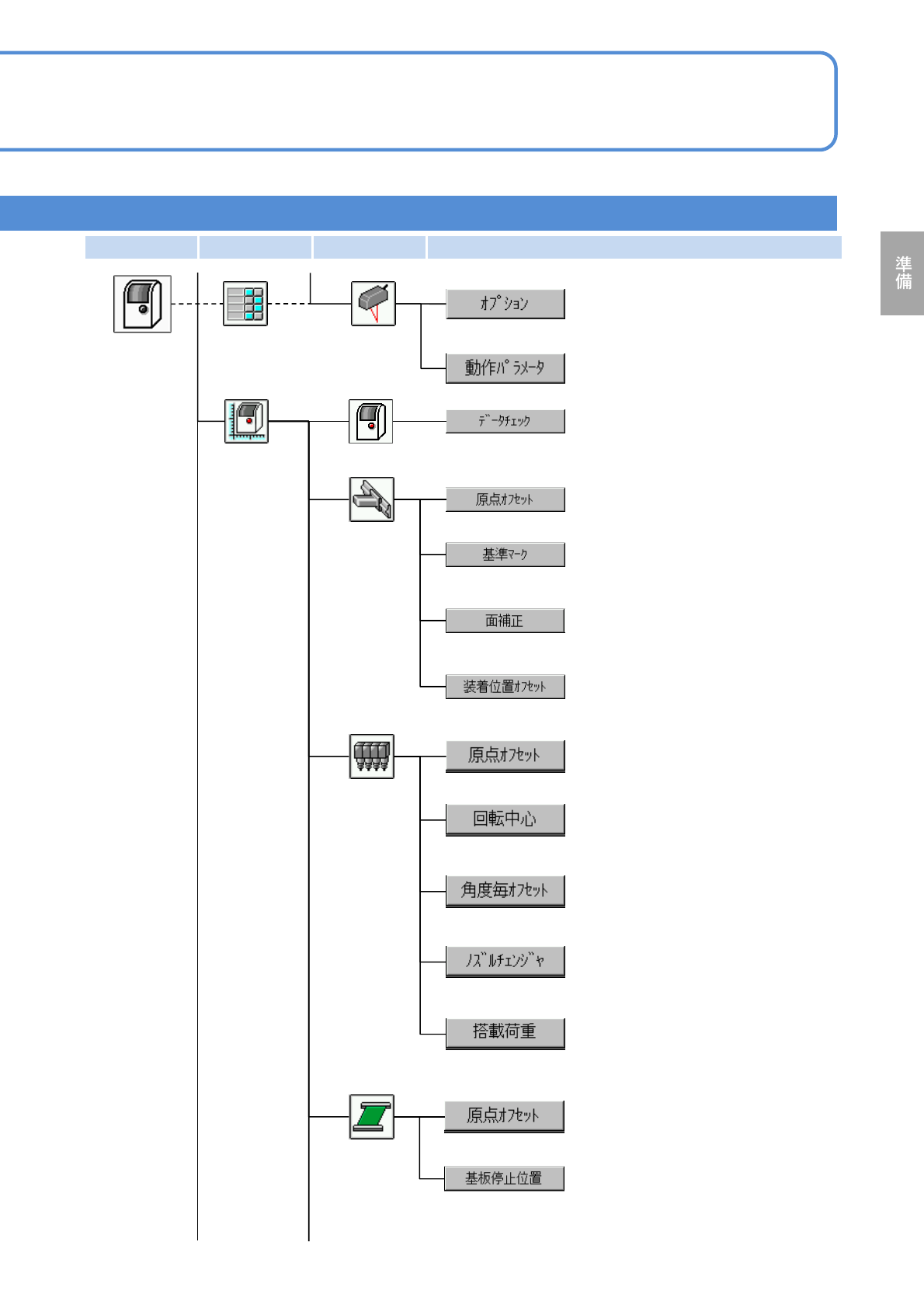

第1階層 第2階層 第3階層 第4階層
マルチ認識
カメラ
NPM-TT2 EJM1EJ-MB-02O-05
データ確認の結果を確認する。
全体
パラメーター
原点のオフセットを確認する。
XY基準マークのオフセットを確認
する。
装着範囲を面補正するためのパラ
メーターを確認する。
装着位置のオフセットを確認する。
XYユニット
ヘッドの回転中心オフセットを確認
する。
ヘッドの角度ごとのオフセットを
確認する。
ヘッド原点のオフセットを確認する。
ノズルチェンジャーのオフセットを
確認する。
ヘッド
荷重制御のパラメーターを確認する。
2-2-2-14
（3ノズルヘッドを搭載したときに表示される。）
原点のオフセットを確認する。
コンベヤー
基板制御位置のオフセットを確認
する。
マシンメニュー
パラメーターを設定する。
オプション機能を設定する。
高さセンサー
設定
第1階層 第2階層 第3階層 第4階層
NPM-TT2 EJM1EJ-MB-02O-05
各部の
名称
吸着位置のオフセットを確認する。
フィーダー
スキージ軸、転写位置オフセットを
確認する。
トレイ
原点のオフセットを確認する。
エンジニアモード 6
マシン
メニュー
パラメーター
メニュー構成 8
操作編
2-2-2
吸着位置のオフセットを確認する。
ヘッドカメラのオフセット、スケー
ルなどを確認する。
認識装置に設定するランプ値を確認
する。
ヘッドカメラ
部品認識カメラのオフセット、倍率
などを確認する。
認識装置に設定するランプ値を確認
する。
認識装置に設定するランプ値を確認
し、入力する。
2-2-2-15
高さセンサー
高さセンサーのオフセット補正係数
などを確認、入力する。
第1階層 第2階層 第3階層 第4階層
マルチ認識
カメラ
