NPM- TT2 EJM1EJ-MB-02O-0 5 2-2-2 -16 ヘッドカメラ、 XY 原点を計測する。 装着範囲の XY 補正計算に必要な計測 を行う。 キャリブ レーション 第 1 工程 Z 軸の原点オフセットの計測と、装 着範囲の高さ補正計算に必要な計測 を行う。 幅寄せ軸の原点オフセットを設定す る。 第 2 工程 スキャン位置オフセットおよびライ ンカメラの倍率、カメラの傾きを計 測する。 第 3 工程 荷重制御のパラ…

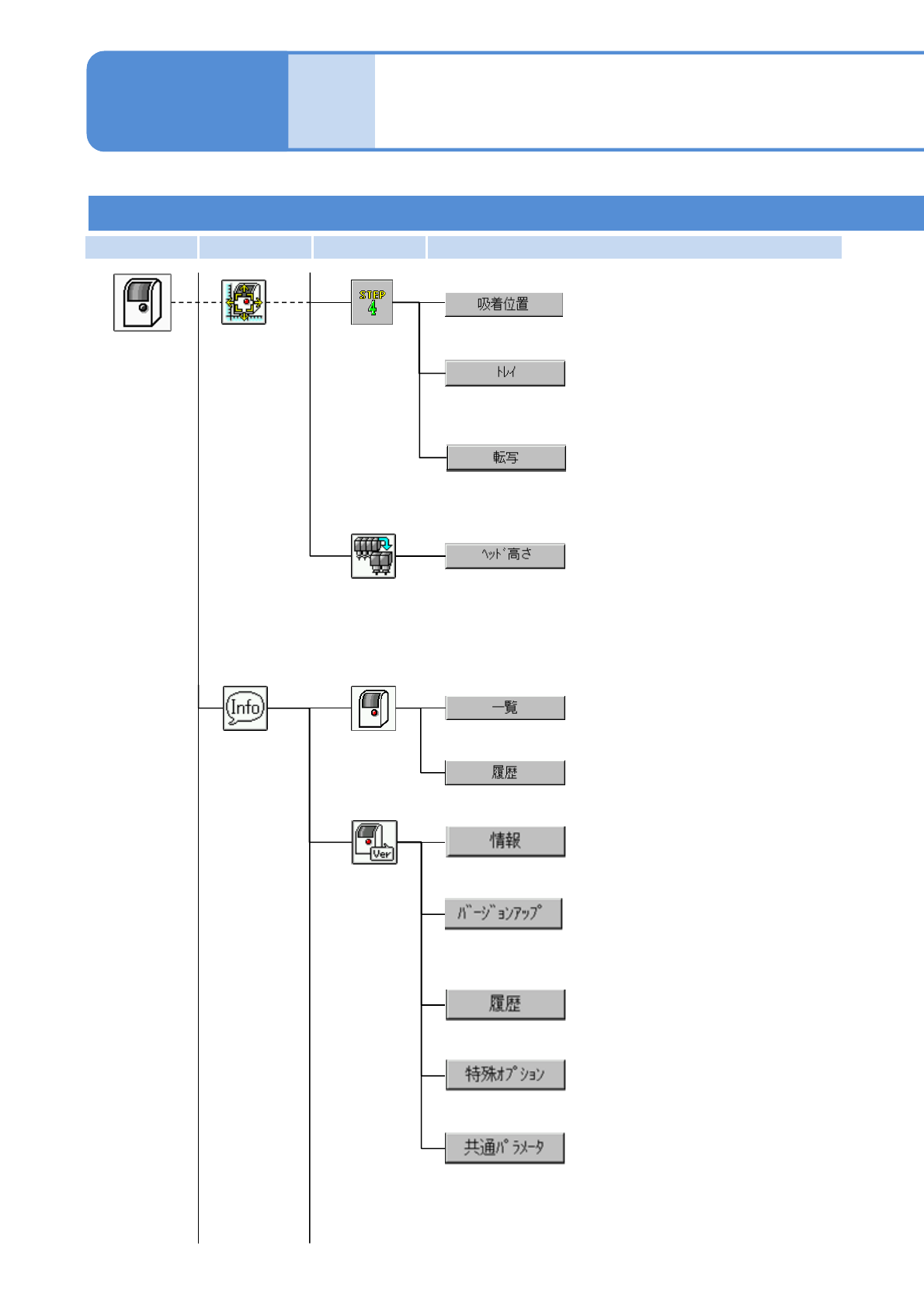

NPM-TT2 EJM1EJ-MB-02O-05
各部の
名称
吸着位置のオフセットを確認する。
フィーダー
スキージ軸、転写位置オフセットを
確認する。
トレイ
原点のオフセットを確認する。

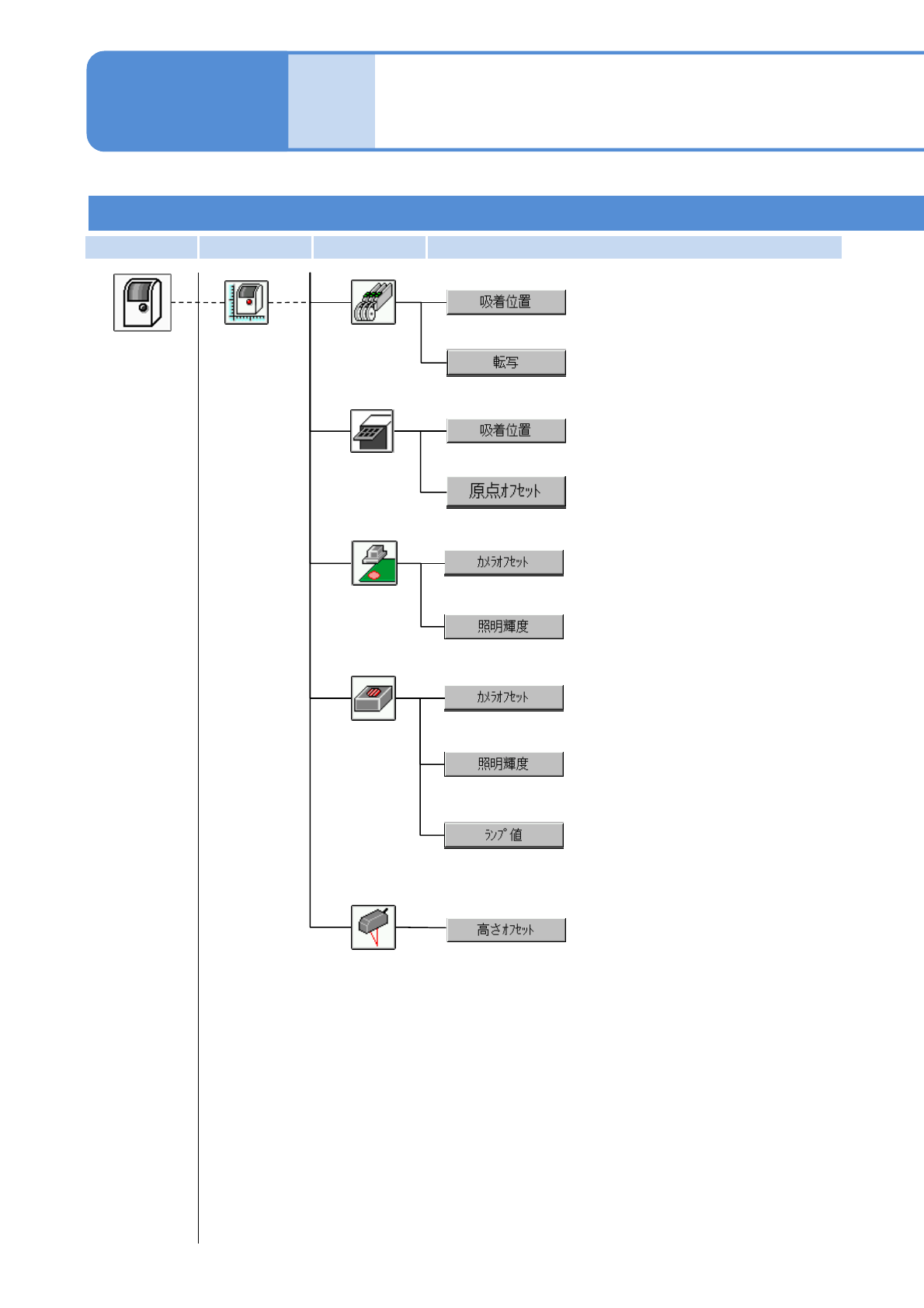

エンジニアモード 6
マシン
メニュー
パラメーター
メニュー構成 8
操作編
2-2-2
吸着位置のオフセットを確認する。
ヘッドカメラのオフセット、スケー
ルなどを確認する。
認識装置に設定するランプ値を確認
する。
ヘッドカメラ
部品認識カメラのオフセット、倍率
などを確認する。
認識装置に設定するランプ値を確認
する。
認識装置に設定するランプ値を確認
し、入力する。
2-2-2-15
高さセンサー
高さセンサーのオフセット補正係数
などを確認、入力する。
第1階層 第2階層 第3階層 第4階層
マルチ認識
カメラ
NPM-TT2 EJM1EJ-MB-02O-05

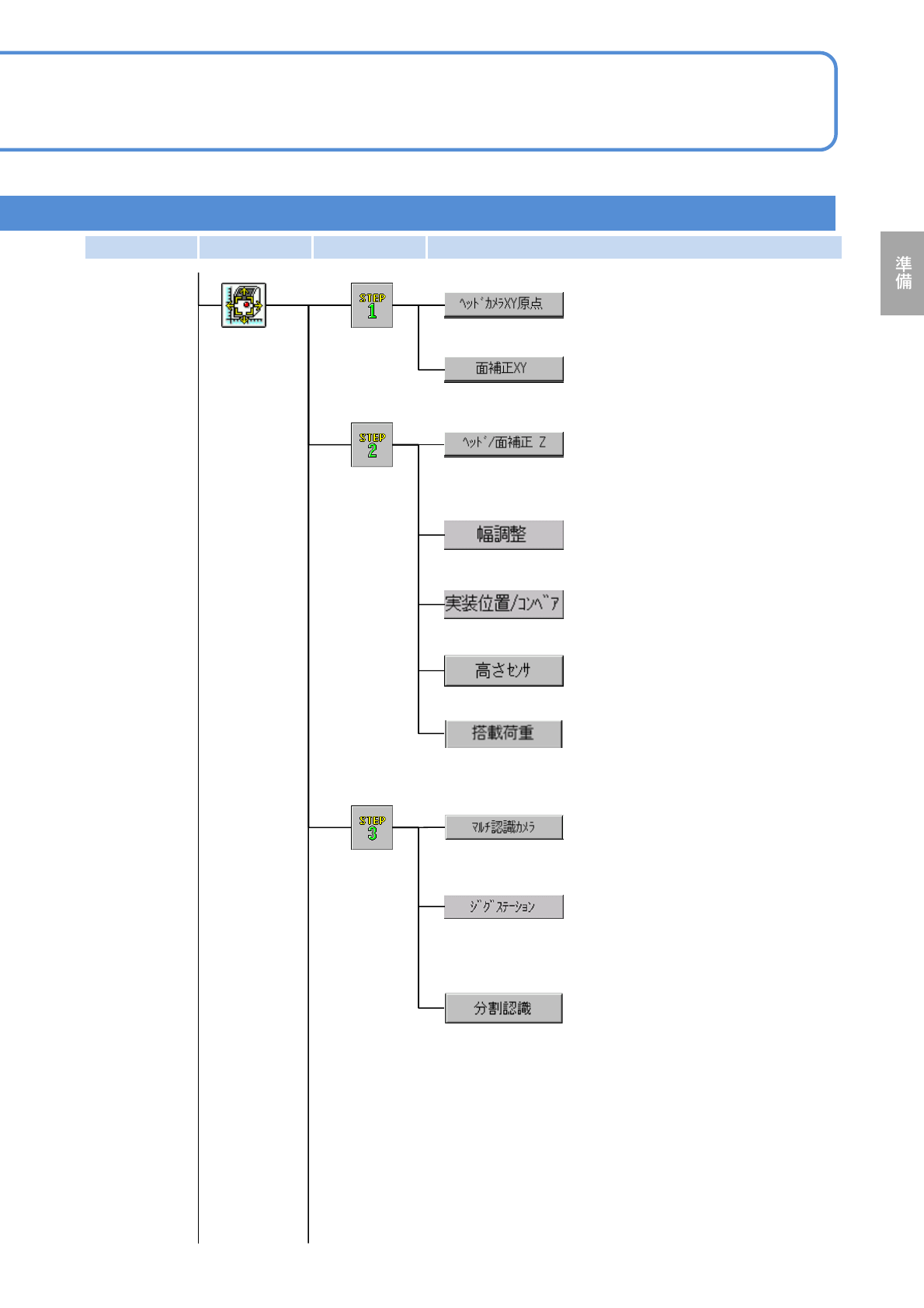

2-2-2-16
ヘッドカメラ、XY原点を計測する。
装着範囲のXY補正計算に必要な計測
を行う。
キャリブ
レーション
第1工程
Z軸の原点オフセットの計測と、装
着範囲の高さ補正計算に必要な計測
を行う。
幅寄せ軸の原点オフセットを設定す
る。
第2工程
スキャン位置オフセットおよびライ
ンカメラの倍率、カメラの傾きを計
測する。
第3工程
荷重制御のパラメーターを設定する。
基板停止位置と装着高さのオフセッ
トを設定する。
分割認識に関する補正値を計測する
（分割認識を設定したときに表示される。）
(3ノズルヘッドのとき)
高さセンサーの補正を行う。
第1階層 第2階層 第3階層 第4階層
ヘッドθ軸の原点オフセットおよび
マルチ認識カメラの倍率を設定する。
NPM-TT2 EJM1EJ-MB-02O-05
各部の
名称
Z軸原点のオフセットを計測する。
ユニット交換
吸着高さおよび吸着位置を計測する。
第4工程
トレイの吸着高さおよび吸着位置オ
フセットを計測する。
（トレイのとき）
マシン
メニュー
キャリブ
レーション
2-2-2-17
エンジニアモード 7
メニュー構成 9
操作編
2-2-2
設備上のプラグアンドプレイの接続
状態を確認する。
PnPの履歴を確認する。
マシンシステムソフト、メッセージ,
認識システムソフト、カーネルを
バージョンアップする。
システムソフトの履歴を確認する。
有効となっている特殊オプションを
表示する。
システムソフトの情報を確認する。
情報
PnP
マシン
LNB、またはSDカードから選んだ共
通パラメーターを読み込む。
第1階層 第2階層 第3階層 第4階層
転写位置オフセットの高さ計測をす
る。
